多工位压敏焊锡加工专用设备结构

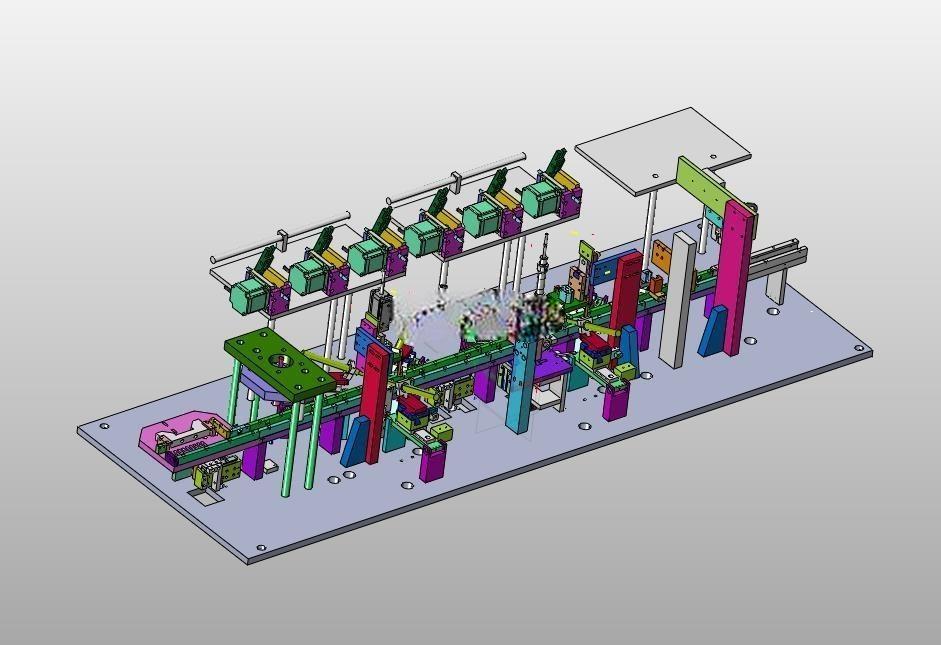

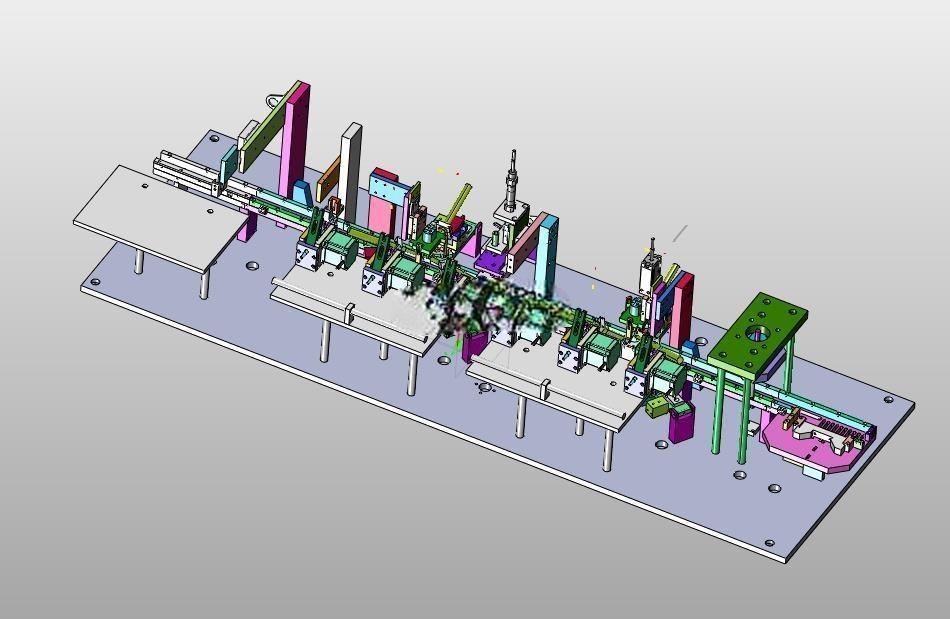

　　这款压敏焊锡加工设备，主要面向电子元器件量产环节里压敏传感器的引脚焊接工序，在消费电子、小家电控制板、电源模块的生产线中，这类设备承担着压敏元件与载具托盘的精准焊装作业，替代传统单工位人工焊锡的低效模式，适配中小批量多批次的柔性生产需求，能直接对接前段元件摆盘工位与后段检测下料工位，无需额外增设中转接驳台。设备整体采用直线式多工位布局，底座为整块精加工钢板加工而成，安装基准面平面度控制在0.02mm以内，所有工位模组均通过定位销与锁紧螺丝固定在底座T型槽上，方便后期根据不同规格压敏元件调整工位间距，整体安装边界长度适配常规1.2米标准流水线接驳高度，设备底部预留四个可调脚杯安装位，可根据现场地面平整度调整设备水平度，调整行程范围为±15mm，无需额外制作安装基座即可直接部署在车间生产现场。

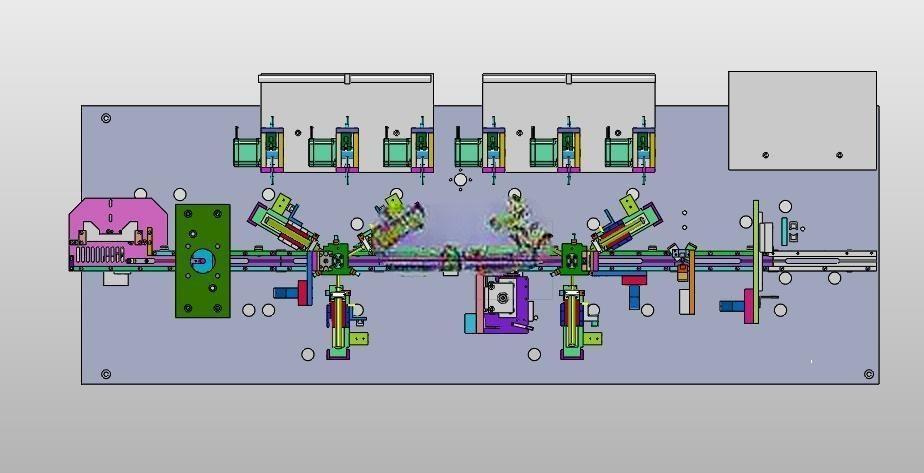

　　从功能分区来看，设备沿输送线方向依次设置了上料定位工位、引脚预整工位、焊锡进给工位、冷却定型工位、下料接驳工位，每个工位都配置独立的压紧定位机构，采用薄型气缸驱动压头，压头接触元件的部位镶嵌硅胶垫，避免压伤压敏元件的陶瓷本体，输送部分采用精密皮带线搭配载具托盘定位，托盘上根据压敏元件的外形尺寸加工定位槽，定位槽公差控制在±0.05mm，确保元件在输送过程中不会出现偏移，焊锡工位采用高频加热焊头搭配自动送锡机构，送锡速度与焊头下压行程可根据不同焊锡量需求独立调整，焊头位置预留三维调节空间，可适配不同引脚长度的压敏元件焊接需求。

　　设计过程中充分考虑了焊锡工序的烟气扩散问题，在每个焊锡工位的侧上方预留了排烟管接口，可直接对接车间集中排烟系统，避免焊锡烟气影响车间作业环境，设备的电气控制元件全部集中布置在底座侧面的电气安装槽内，线槽与气路槽分开布置，避免气路漏气影响电气元件寿命，所有气管与线缆都采用拖链防护，在工位调整过程中不会出现线缆拉扯、气管弯折的问题。多工位的布局设计让每个工序的作业时间可以重叠，上料工位进行元件摆放的同时，焊锡工位可以完成当前工件的焊接作业，冷却工位同步完成上一工件的焊后冷却，整体作业节拍相比单工位设备提升60%以上，载具托盘采用step通用格式设计，可直接导入各类三维建模软件进行适配修改，针对不同尺寸的压敏元件，只需要更换托盘上的定位镶件即可快速切换生产型号，无需重新加工整个托盘，大幅降低换型成本。

　　设备的运动部件全部采用标准件搭配定制加工件的组合模式，直线运动部分采用微型直线导轨搭配滑块，重复定位精度可达0.02mm，气缸全部采用带磁环型号，可通过磁性开关实时反馈气缸伸缩位置，避免出现卡料、空焊的问题，焊头部位设置温度传感器，可实时监测焊头温度，温度波动范围控制在±5℃以内，确保每个焊点的焊锡量与焊接强度一致，避免出现虚焊、假焊的不良品。在安装边界设计上，设备左右两侧预留了200mm的维护空间，方便操作人员更换焊头、调整送锡管位置，设备顶部预留了安全光栅安装位，可根据车间安全管理要求加装安全防护装置，当操作人员肢体伸入设备作业区域时，设备会自动暂停运行，避免出现安全事故，整体结构无突出尖锐部位，所有钣金外罩都做折边倒角处理，符合车间设备安全设计规范。
