多工位全自动水洗标机结构设计方案

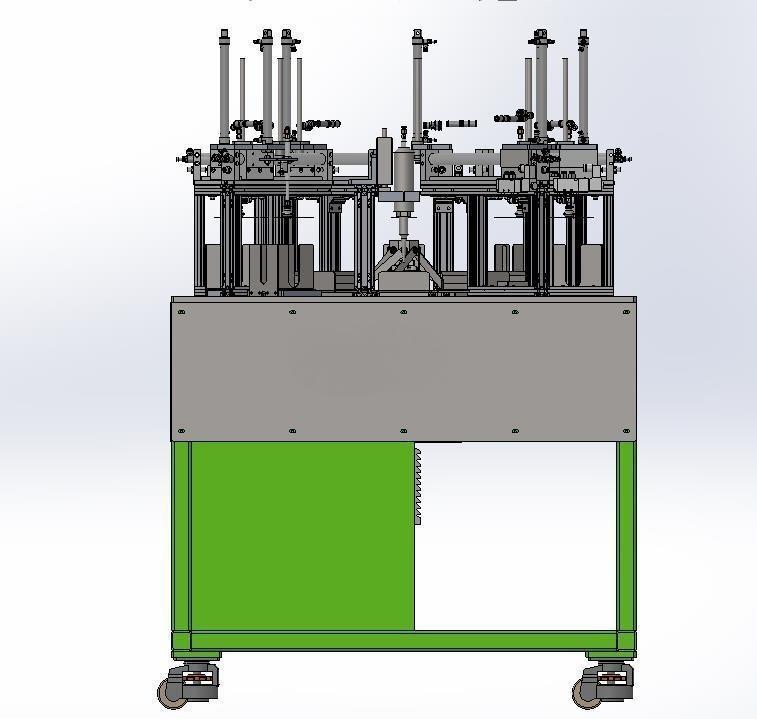

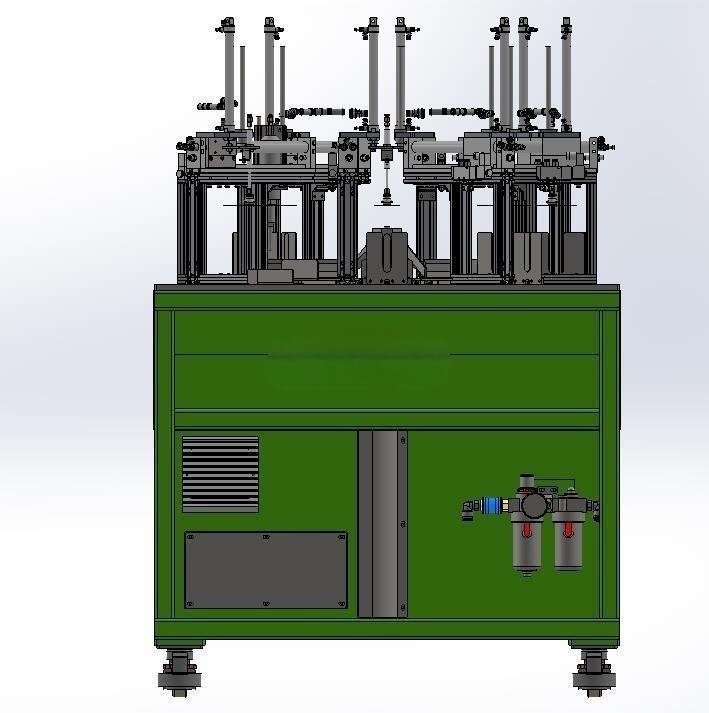

　　这款多工位水洗标处理设备，核心面向服装、家纺、箱包三类民用消费品生产场景设计，主要解决传统洗标处理工序中人工对位偏差大、水洗后标识脱落、单工位加工节拍跟不上产线流速的实际痛点。设备整体采用下柜体上台面的分层布局，下部柜体采用加厚方管焊接框架做主体支撑，外部覆盖冷轧钢板喷塑护板，柜体底部配置可调式减震脚杯，可适配车间地面±15mm的平整度偏差，安装时无需额外做预埋地基，直接放置在平整硬化地面即可完成调平固定，柜体侧面预留通风散热栅格与气源处理组件安装位，将三联件、调压阀、油水分离器集中布置在柜体侧方易操作位置，日常维护时无需拆解柜体护板即可完成排水、调压、滤芯更换操作。

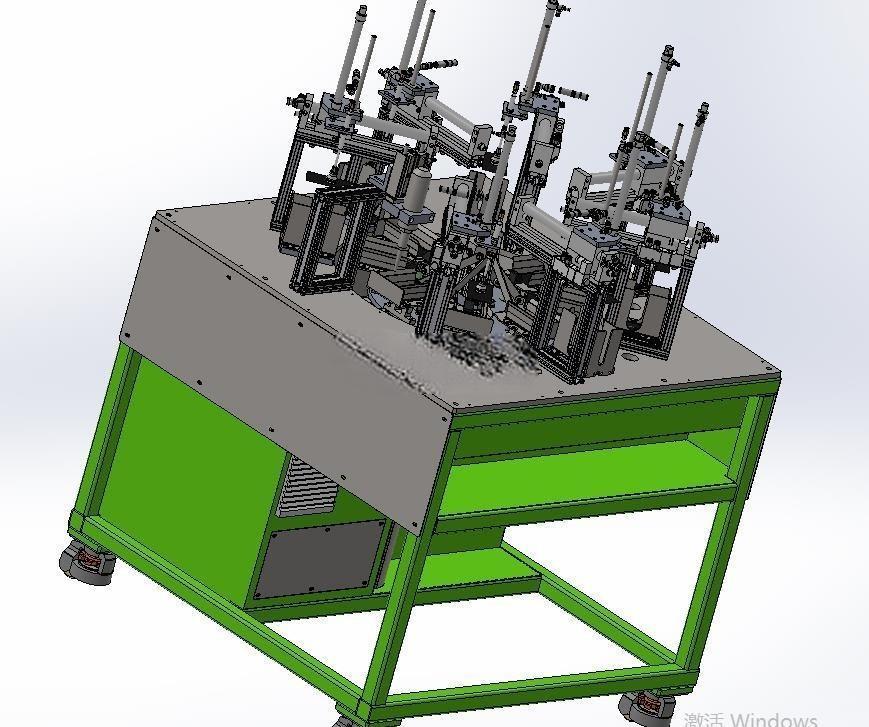

　　上部作业台面共设置6个并行加工工位，搭配独立的自动进标取标工位，进标机构采用真空吸头配合导向柱做垂直取标动作，吸头行程通过可调限位螺栓做硬限位，可适配0.1-0.5mm厚度的不同材质洗标，包括织唛标、印唛标、涂层尼龙标等常用洗标类型，取标精度可控制在±0.2mm范围内，避免取标偏斜导致后续贴合错位。每个加工工位都配置独立的压合机构与定位夹具，夹具采用快换式设计，更换不同规格产品的定位治具仅需松开两个锁紧旋钮即可完成，无需重新校准工位同轴度，可快速适配不同尺寸的服装领部、家纺边角、箱包侧片的洗标贴合需求。

　　压合机构采用双导柱导向结构，压合头的压力通过调压阀独立调节，可根据洗标材质与基材的不同调整压合力度，避免压力过大导致面料压痕、或者压力不足导致洗标粘贴不牢水洗脱落的问题。设备的气路全部采用暗藏式布线，所有气管沿台面下方的铝型材走线槽布置，避免外露气管被加工物料剐蹭磨损，电路部分则单独布置在柜体内部的电器安装腔，与气路做物理分隔，降低车间环境中棉絮、浮尘对电器元件的影响。从产线适配角度看，这款设备可直接对接前端的裁片输送线，也可作为独立工位由人工上下料使用，单工位节拍可根据产线速度调整，6工位并行作业的模式下，整体产能可匹配每分钟30-40件的加工流速，完全满足中小型服装、家纺加工厂的日常生产需求。

　　设计过程中特意将所有需要日常调整的操作按钮、调压旋钮都布置在设备正面易触及的位置，操作人员无需探身到设备内侧即可完成参数微调，工位之间设置透明亚克力防护挡板，既可以观察工位运行状态，也能避免操作人员误触运动部件造成安全隐患。设备的运动部件全部采用自润滑轴承配合直线导轨做导向，日常运行时无需频繁加注润滑油，降低日常维护工作量，导轨两端都设置橡胶缓冲块，减少机构往复运动时的硬冲击，降低设备运行噪音，实测设备正常运行时的噪音值低于65分贝，符合车间生产环境的噪音要求。针对洗标处理后需要保证水洗不掉色、不脱落的核心需求，每个工位的压合头都配置了恒温加热模块，温度可在常温到180摄氏度之间无级调节，可适配不同胶水涂层的洗标热压需求，压合时间通过时间继电器独立控制，确保每个工位的压合参数一致，避免不同操作人员手动操作带来的品质差异。
