手表外壳外观尺寸自动化检测设备结构

　　在消费电子精密零部件制造环节，手表外壳作为兼具外观装饰性与装配适配性的核心零件，其外观瑕疵、尺寸公差的检测效率与精度，直接影响整表装配良率与出货品质，传统人工目视检测配合卡尺等量具的作业模式，不仅单工位检测节拍难以匹配高速冲压、CNC加工的产线出料速度，长时间作业下人眼疲劳带来的漏检、误判问题，也会导致不合格品流向下游装配环节，增加后续返工成本。这套检测设备正是针对手表外壳加工工序后的全检需求开发，可直接对接上游加工设备出料端，也可作为独立工位放置于成品检验区，完成工件的全维度检测作业。

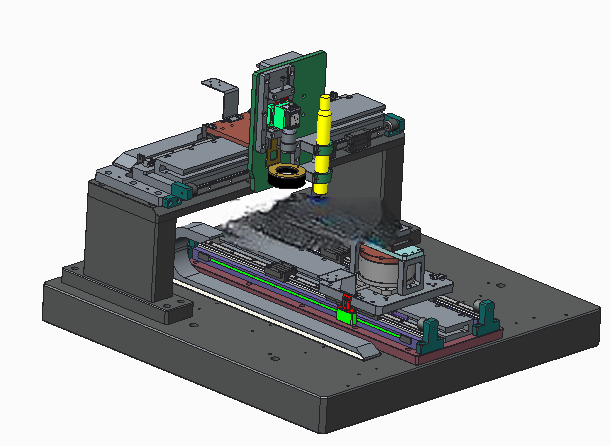

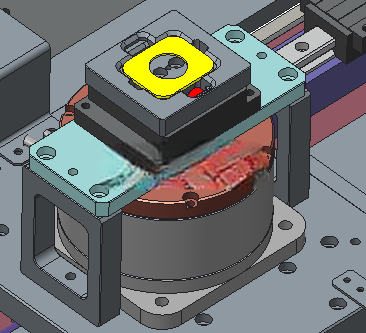

　　设备采用单穴治具设计，单次仅装载一个待检测工件，避免多穴治具带来的定位累积误差，治具的定位型腔完全匹配对应型号手表外壳的外形轮廓，工件放置后无需额外夹紧即可完成定位，配合治具下方的DD直驱马达，可带动工件完成360度任意角度旋转，无需人工翻转工件即可采集到外壳所有侧面、边角位置的图像数据，覆盖划痕、凹坑、毛刺、变形等各类外观缺陷的检测角度需求。检测工位集成激光测试组件与CCD视觉定位检测组件，其中CCD组件先完成工件的初始位置定位，修正工件放置时的微小位置偏差，为后续激光尺寸检测提供精准的坐标基准，激光组件则针对外壳的装配孔位尺寸、边框厚度、平面度等关键形位公差进行非接触式测量，避免接触式检测划伤工件外观面的风险，视觉组件同步完成外观面的缺陷识别，两类检测数据实时汇总判定，将不合格品信号传递给下游分拣机构。

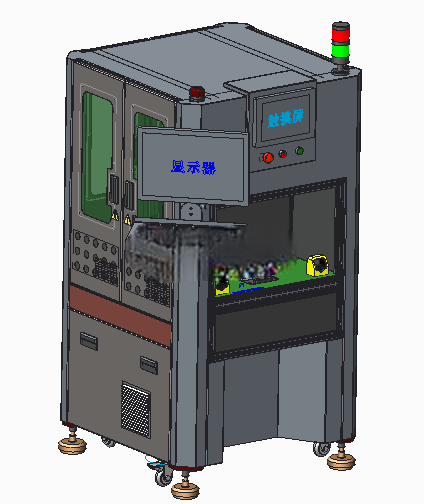

　　设备的X-Y轴运动模组全部采用直线电机驱动，相比传统丝杆传动结构，直线电机无反向间隙、传动刚度更高，运动过程中的速度波动更小，可带动检测组件快速在不同检测点位间移动，单工件检测节拍可压缩至数秒内，同时长期运行下的位置保持精度更稳定，减少定期校准丝杆间隙的维护工作量。从安装边界来看，设备整体采用台式集成结构，底部支撑框架采用方管焊接加工后做时效处理，避免长期承重带来的框架变形，上部运动模组、检测组件、治具工位全部集成在安装底板上，底板与框架之间设置减震垫，隔绝车间地面震动对检测精度的影响，设备的外接气路、电路接口全部集中布置在设备后侧下部，方便现场布线对接，设备操作侧预留足够的工件取放空间，适配人工上下料或者搭配机械手自动上下料的两种作业模式。

　　设计过程中针对手表外壳多品种小批量的生产特点，治具部分采用快换结构设计，更换不同型号产品时仅需更换对应型腔的治具板，调用对应检测程序即可快速切换生产，无需重新调整整个运动轴的行程参数，缩短换型调试时间；视觉与激光组件的安装支架预留长条形调节孔，可根据不同尺寸工件的检测高度需求，灵活调整检测组件的工作距离，适配不同厚度、不同外形尺寸的手表外壳检测需求。设备的走线全部采用拖链内置布置，避免运动过程中线缆磨损、拉扯导致的信号中断问题，所有运动轴的两端都设置硬限位与软限位双重保护，防止误操作导致的模组超程碰撞，检测工位周围设置遮光挡板，减少车间环境光线变化对视觉成像质量的干扰，保证检测结果的一致性。
