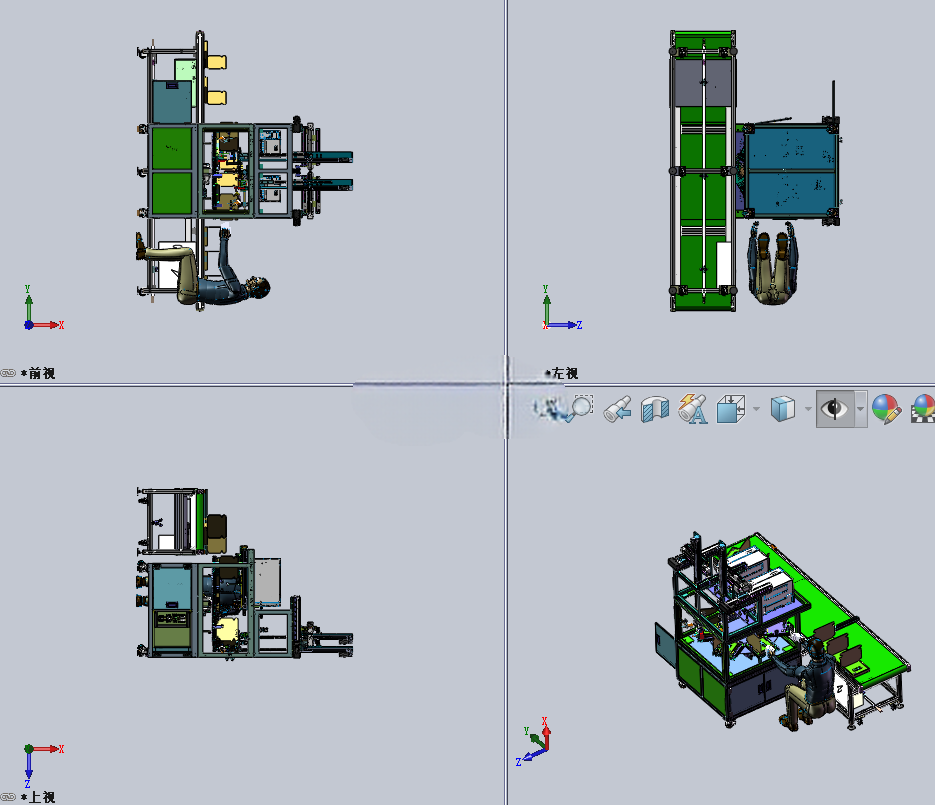

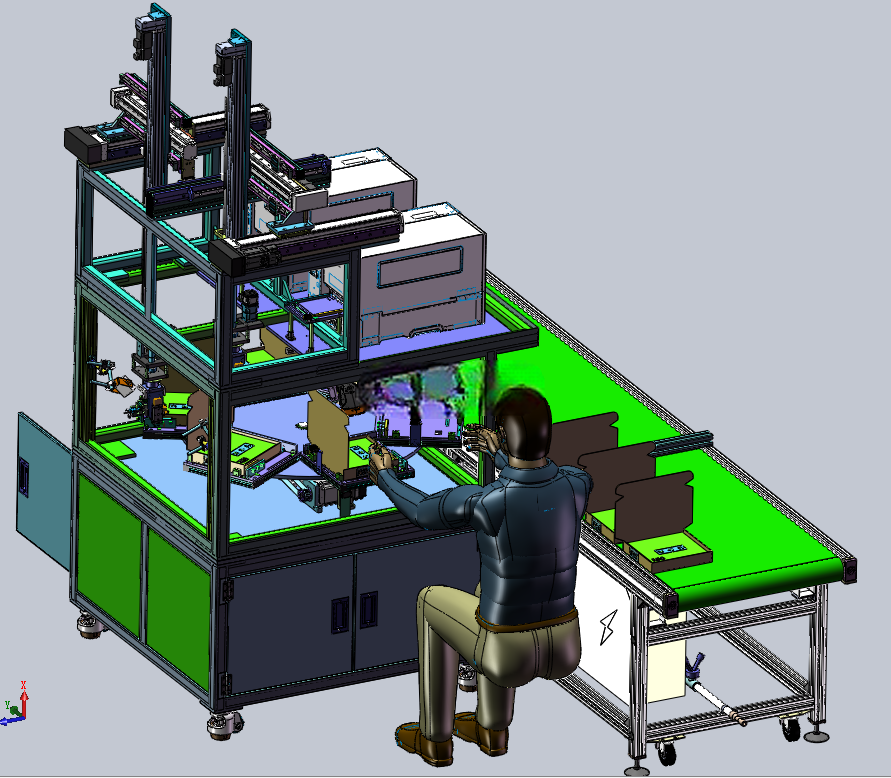

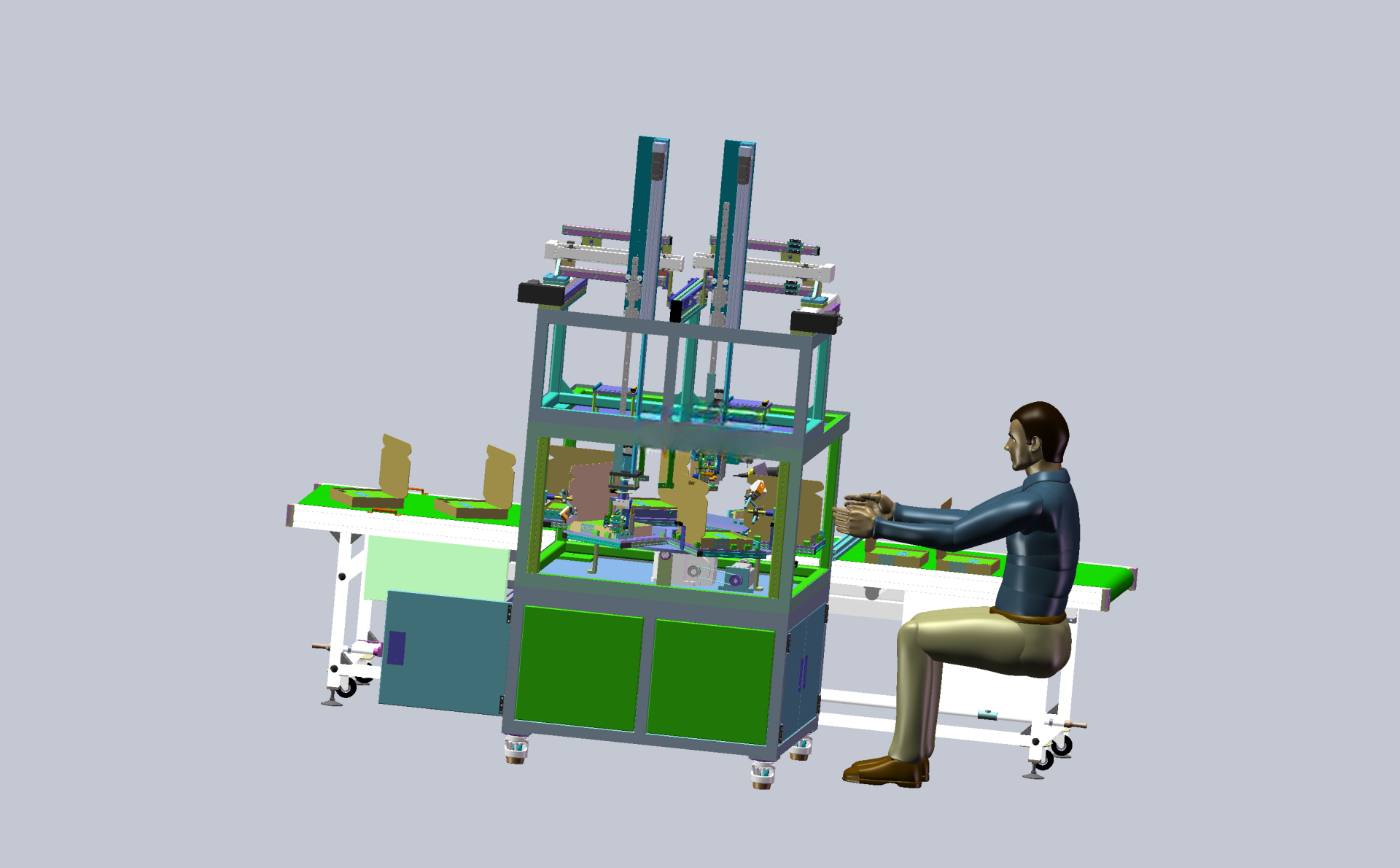

六工位实时打印贴标设备结构设计

　　在快消品、电子元器件、医药包装等批量生产场景中，后段包装工序的贴标环节长期存在节拍瓶颈——传统单工位贴标设备需要依次完成上料定位、标签打印、贴附、扫码核验、下料动作，单循环耗时往往卡在3-5秒区间，难以匹配前端高速灌装、组装线的产出节奏，同时单工位设备的直线排布布局会占用产线侧方大量横向空间，对于车间面宽有限的老旧产线改造场景十分不友好。这套六工位实时打印贴标设备的设计，正是针对这类产线痛点做的结构优化，核心采用多工位分割转盘作为载具流转核心，将原本串行的工序拆解到六个独立工位同步执行，从根源上压缩单产品的作业循环时长。

　　从工位排布逻辑来看，六个工位沿分割转盘等角度均分，分别对应上料定位、标签实时打印、多面贴附、视觉扫码核验、不良品剔除、合格品下料六个独立工序，分割器采用凸轮分割器驱动，重复定位精度控制在±0.05mm以内，保证每个工位停留位置的一致性，避免因转盘定位偏差导致贴标偏移、扫码识别失败的问题。上料工位配套可调宽度的产品定位治具，治具的夹持块采用快拆结构设计，可根据产品的长宽尺寸快速更换适配块，调节范围覆盖边长30mm到150mm的方形、圆形类产品，无需对整体转盘结构做改动，就能快速切换生产品类，适配多品种小批量的柔性生产需求。

　　贴标执行机构的设计考虑了多面贴标的需求，贴标头安装在三轴可调的安装支架上，X/Y/Z三个方向均配备手调丝杆与锁紧螺母，可根据产品贴标面的位置调整贴标头的伸出高度、水平位置与贴附角度，支持产品顶面、侧面、相邻两个侧面的贴标作业，贴标压合端采用柔性泡棉压头，贴附时可自适应产品表面的微小弧度与高度差，避免硬压导致的产品表面刮伤、标签气泡问题。标签打印模块直接集成在贴标工位侧方，标签打印完成后即刻通过剥标板剥离，由贴标头吸取后直接完成贴附，省去了标签预存、卷料输送的长路径环节，避免标签打印后长时间暴露导致的胶面沾灰、粘性下降问题，同时实时打印的模式支持每个产品打印独立的溯源码、批次号信息，适配医药、食品行业的一物一码溯源要求。

　　扫码核验工位配备固定式工业扫码枪，安装角度可通过万向支架调节，可识别产品表面贴附的一维码、二维码信息，识别结果直接联动设备的剔除机构，当出现标签漏贴、贴歪、码制无法识别的不良品时，转盘转动到剔除工位时，配套的微型顶出气缸会将不良品顶入侧边的不良品收集盒，无需人工后续分拣，减少后段检验的人工投入。下料工位配套斜坡式导料槽，合格品随转盘转动到下料位时，治具下方的顶块自动抬起，将产品推入导料槽滑入下游输送线，实现全流程无人工干预的连续作业。

　　从设备安装边界来看，整体设备采用方通焊接机架作为承载基础，机架底部配备可调脚杯与万向脚轮，方便设备的移位与水平调节，设备整体占地尺寸控制在长1200mm、宽1000mm、高1600mm的区间内，不需要额外挖地基做预埋，直接放置在车间平整地面即可完成安装，对接上游产线时仅需要将上料工位与上游输送机出料端对齐，下料导料槽与下游输送线对接即可完成联机，适配多数现有产线的改造升级需求。设备的电控柜集成在机架侧方内部，所有气路、线路均走机架内部的线槽排布，外部无裸露管线，避免车间作业时管线被剐蹭导致的故障，操作面板设置在设备正面的人工操作侧，高度设置在离地1200mm的位置，符合人工站立操作的人机工程学要求，参数设置、工位调试都可直接在面板上完成，不需要探身到设备内部操作，降低调试过程中的安全风险。

　　在结构细节设计上，分割转盘的工位治具下方都配备了定位销套，当转盘转动到对应工位时，工位下方的定位插销会自动插入销套，抵消分割器启停时的微小间隙，进一步保证贴标、扫码位置的精度；贴标头的吸标端采用真空负压吸附，负压压力配备独立的调压阀，可根据标签的材质、大小调整吸附压力，避免吸力过大导致标签变形、吸力不足导致标签掉落的问题；设备的所有可调机构都配备了刻度标识，调整时可直接读取刻度值快速定位到适配参数，减少换产时的调试时间。这套设备的结构设计没有采用复杂的非标定制部件，分割器、气缸、扫码枪、打印模块均采用行业通用标准件，后续维护更换配件时不需要单独定制加工，降低设备全生命周期的维护成本，对于中小批量生产的车间来说，既可以作为独立的贴标工位单独使用，也可以直接接入现有自动化产线作为联机工位使用，适配性较强。
