PPCS96-6气箱脉冲袋式除尘设备结构设计

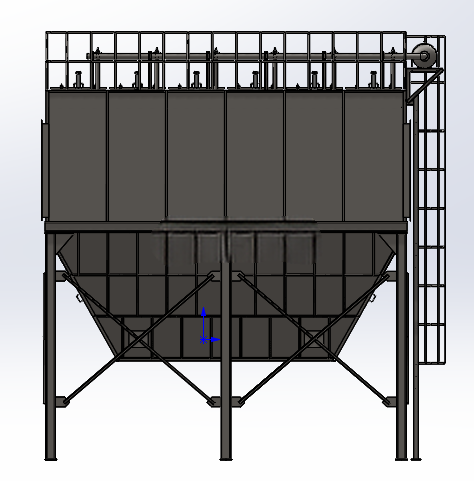

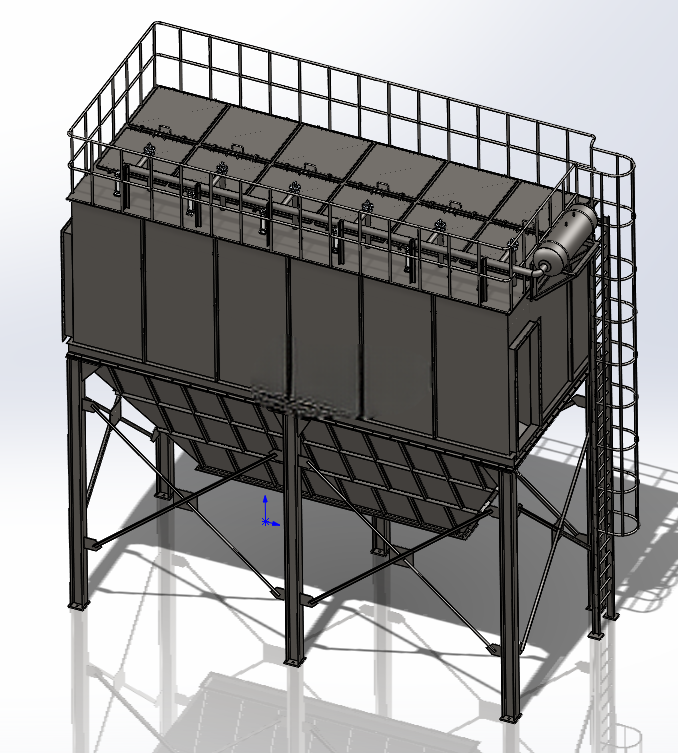

　　在建材、冶金、粮食加工这类产尘浓度偏高的工业生产场景中，车间内的含尘废气若直接排放，既不符合环保管控要求，也会加速车间内转动设备的磨损失效，气箱脉冲袋式除尘器正是这类工况下做集中粉尘收集处理的核心设备。这套PPCS96-6结构的除尘设备，整体采用碳钢型材与钢板整体焊接成型，从结构布局来看，上部为净气室与喷吹清灰机构安装区，中部是布置滤袋的过滤仓段，下部为锥斗形的集灰仓，侧面配套爬梯与顶部检修护栏，完全匹配常规工业厂房内的设备安装运维需求。

　　从实际用途出发，这套设备主要针对中等风量的含尘废气处理，当含尘气体从设备进风口进入中箱体下部后，气流在导流结构的作用下均匀分散到各滤袋室，大颗粒粉尘在重力作用下直接沉降到下部灰斗，细颗粒粉尘随气流穿过滤袋时被阻留在滤袋外表面，过滤后的洁净气体透过滤袋进入上部净气室，经出风口排出，整套过滤过程无需额外添加水处理药剂，不会产生二次污水废弃物。设备配套的脉冲式气动除尘系统，以储气罐储存的压缩空气为清灰动力，通过气喷头实现逐室离线喷吹清灰，清灰过程中对应仓室的出风口会暂时关闭，喷吹气流瞬间涌入滤袋内部，让滤袋产生快速膨胀形变，将附着在滤袋外表面的粉尘层抖落到下部灰斗内，整个清灰动作由控制系统按预设的压差或时间参数自动执行，不需要人工频繁操作，能持续维持设备的运行阻力在合理区间，避免滤袋堵塞导致的风量衰减。

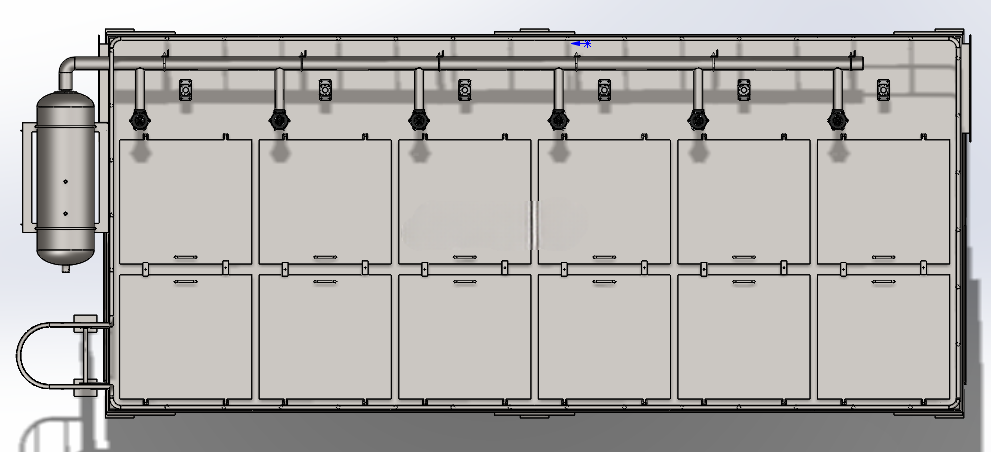

　　在设计思路上，这套结构优先考虑了现场安装的便捷性与长期运行的结构强度，主体框架采用矩形钢管做立柱与横向支撑，灰斗段额外增加了斜向支撑筋，避免满灰状态下出现结构变形，焊接位置全部做连续满焊处理，减少漏风率对除尘效率的影响。滤袋室采用分仓布局，单仓检修时可以单独关闭对应仓室的风门，不需要整机停机，能适配连续生产的产线工况。顶部的喷吹机构与储气罐采用集成式布置，减少外部管路的连接点，降低压缩空气的泄漏损耗，侧面的爬梯踏步间距与顶部护栏高度都符合工业设备安全防护的常规要求，运维人员可以直接到达顶部检修更换喷吹阀或滤袋组件。

　　从安装边界来看，这套设备整体为立式落地安装结构，底部需要配套做混凝土基础或钢制安装平台，基础平面度误差需要控制在合理范围内，避免设备安装后出现框架扭曲导致的滤袋摩擦破损。设备进风口、出风口的法兰位置预留了标准连接尺寸，可直接对接车间的除尘风管系统，灰斗下部需要配套卸灰阀或输灰设备，将收集的粉尘连续排出。设备侧面需要预留足够的检修空间，尤其是爬梯侧与滤袋更换侧，不能紧贴墙体或其他设备布置，顶部需要预留滤袋抽出的垂直空间，方便后期运维时更换滤袋组件。整体结构没有复杂的异形曲面，所有板材与型材都采用常规工业规格，加工下料时不需要特殊的成型设备，现场拼接焊接的难度较低，适合中小型环保工程的配套选型使用。在实际工况适配中，这套结构可以根据处理粉尘的特性更换不同材质的滤袋，比如针对高温工况可以替换为耐高温滤料，针对磨琢性强的粉尘可以在进风口位置额外增加耐磨衬板，整体结构的拓展性较强，不需要对主体框架做大幅改动就能适配不同的产尘场景。
