PPCS96-8气箱脉冲袋式除尘设备结构设计

　　在木工加工车间、建材生产厂区、燃煤锅炉房、粮食加工仓储这类存在大量悬浮粉尘的作业场景中，气箱脉冲袋式除尘器是控制无组织粉尘排放、保障车间职业卫生条件、满足环保排放要求的核心配套设备，PPCS96-8规格的设备针对中等风量的除尘需求设计，适配多数中小型产线的粉尘收集处理工况。从实际落地使用的角度看，这类设备的核心作用是通过滤袋截留含尘气流中的固体颗粒物，再通过脉冲喷吹的方式将附着在滤袋表面的粉尘层剥离落入灰斗，最终实现含尘气体的净化排放，避免粉尘直接外排造成的大气污染，同时也能减少车间内粉尘沉降带来的设备磨损、安全隐患问题。

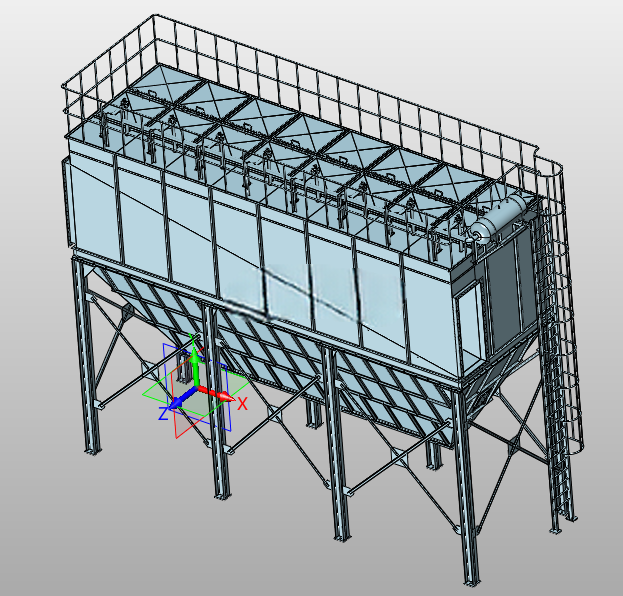

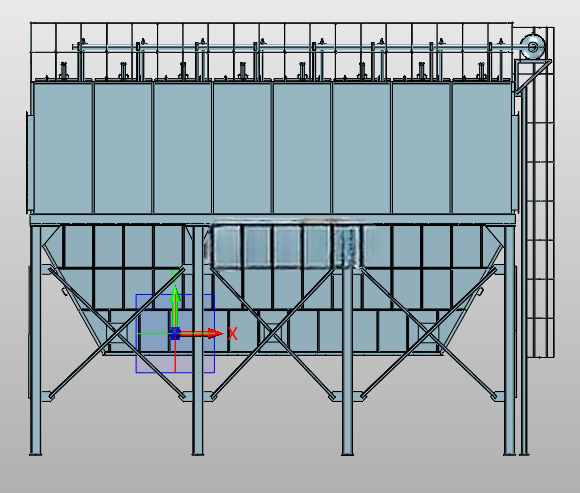

　　该设备采用碳钢外壳整体拼装的结构形式，在设计阶段就充分考虑了现场运输与安装的便利性，整体框架采用型钢焊接成型，外部壁板采用折弯碳钢板拼接密封，既保证了壳体的结构强度，能够承受风机运行带来的负压载荷，也避免了壳体漏风导致的除尘效率下降问题。设备上部设置分室气箱结构，将整个滤袋区域划分为8个独立的过滤室，在脉冲清灰作业时可以实现分室离线清灰，清灰过程中对应室的进气通道关闭，脉冲气流直接作用在该室的滤袋上，不会出现其他室的气流干扰清灰效果的问题，相比在线清灰的结构，清灰更彻底，能有效延长滤袋的使用寿命，减少滤袋更换的维护频次。

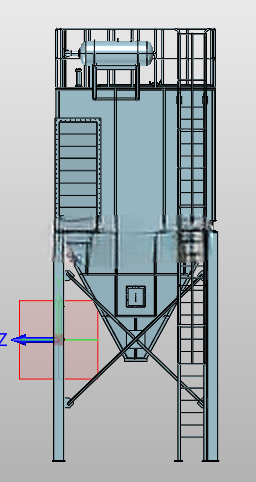

　　设备侧面集成了爬梯与顶部检修平台，爬梯踏步采用防滑花纹钢板制作，平台周边设置符合安全规范的防护栏杆，日常运维人员可以通过爬梯到达顶部，对脉冲阀、气包、喷吹管进行检修更换，不需要额外搭设脚手架，降低了后期维护的难度与成本。设备顶部设置的储气气包采用无缝钢管制作，配套的脉冲阀按照分室数量对应布置，喷吹管的开孔位置精准对准每条滤袋的中心，保证脉冲喷吹时压缩空气能够均匀诱导周边气流进入滤袋，让滤袋产生足够的膨胀形变抖落表面粉尘，避免出现局部滤袋清灰不彻底、阻力持续升高的问题。

　　设备下部的灰斗采用锥形漏斗结构，锥角设计充分考虑了不同类型粉尘的安息角，针对木工木屑、水泥粉尘、粮食粉尘这类常见的收集对象，灰斗壁板的倾斜角度能够保证剥离后的粉尘依靠自重顺利滑落到灰斗底部的卸灰口，不会出现粉尘在灰斗壁板搭桥、积料的问题，灰斗下部可配套卸灰阀、螺旋输送机或者粉尘收集桶，根据现场的粉尘产出量选择对应的卸灰方式。设备的进气方式采用中箱体下部进风，含尘气流进入箱体后首先通过气流均布装置，大颗粒粉尘在惯性作用下直接落入灰斗，减少了含尘气流对滤袋的直接冲刷，降低滤袋的磨损速度，细小粉尘则随着气流向上附着在滤袋外表面，过滤后的洁净气体通过滤袋内部进入上部净气室，再通过出风口连接引风机排出。

　　从安装边界的尺寸来看，该型号设备的整体占地尺寸适配常规工业厂房的层高与安装空间，设备基础需要按照设备支腿的位置预留预埋钢板，保证基础的水平度误差控制在允许范围内，避免设备安装后出现壳体变形、漏风的问题；设备进出口的法兰尺寸按照对应处理风量的风管尺寸设计，现场安装时可以直接对接通风管道，减少现场改制的工作量；设备的支腿高度可以根据现场卸灰装置的安装需求进行调整，预留足够的卸灰操作空间。在结构设计过程中，滤袋的间距经过反复校核，保证滤袋之间留有足够的气流流通间隙，避免滤袋在过滤过程中相互摩擦造成破损，同时也能让上升气流的流速控制在合理范围内，避免已经落入灰斗的粉尘被气流重新卷起造成二次吸附。

　　在实际选型应用中，该规格设备可以根据处理粉尘的特性选择不同材质的滤料，比如针对常温工况下的普通粉尘采用涤纶针刺毡滤料，针对高温烟气则可以替换为耐高温的芳纶、PPS滤料，设备本身的壳体结构不需要做大幅改动，只需要调整滤袋与袋笼的材质即可适配不同工况，具备较强的工况适配性。设备的脉冲清灰系统可以根据进出口的压差信号自动控制清灰周期，当滤袋表面粉尘层增厚导致设备阻力上升到设定阈值时，控制系统自动按照顺序对各个分室进行脉冲喷吹，阻力下降到下限值时自动停止清灰，在保证清灰效果的同时减少压缩空气的消耗量，降低设备运行的能耗。
