SMT智能仓储电子料架结构设计

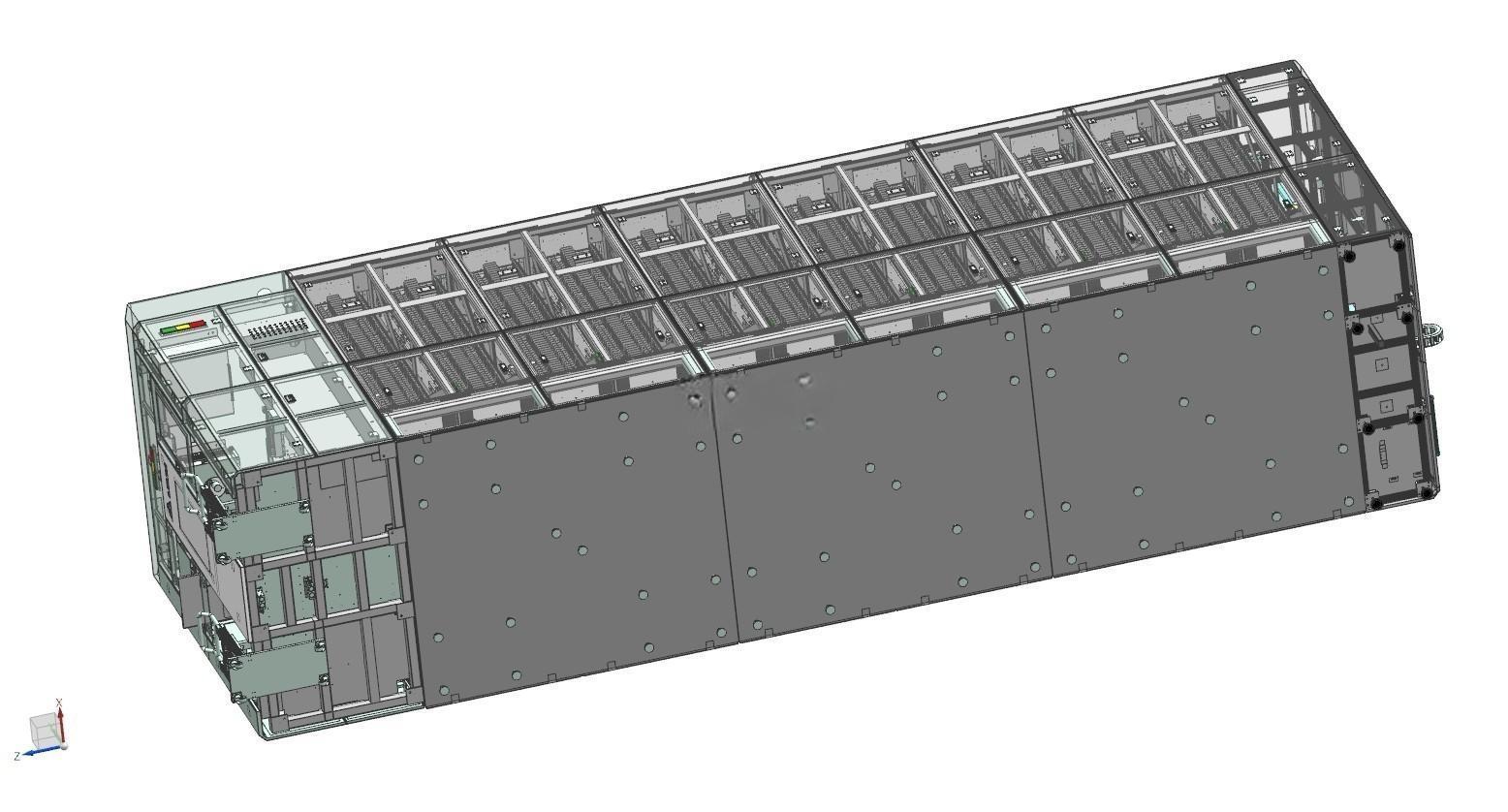

　　设备整体采用模块化拼接式柜体结构，单组柜体可根据车间可用场地灵活扩展列数，常规配置下整体长度可适配10米以内的线边安装空间，深度控制在1.5米左右，高度不超过2.4米，既满足车间消防通道的预留要求，也适配普通工业厂房的层高限制，底部配置可调脚杯与移动脚轮组合结构，安装时可快速调平，后期产线调整时也能短距离移位，不需要额外拆解主体结构。从功能设计逻辑上，整套设备将存、拣、配、核、发五个核心流转环节整合在封闭柜体内，柜体正面左侧设置人机交互操作工位，集成扫码识别端口、状态指示灯组、取料口，作业人员只需在交互端输入工单信息，设备内部的提升取料机构就会自动定位到对应料盘的存储格口，将料盘输送至取料口，全程不需要人工进入柜体内部找料。在电子制造SMT车间的日常运转中，物料从仓到线的流转效率直接决定了产线稼动率，传统人工找料、核料、发料的模式不仅错料率居高不下，还会因物料等待造成大量停线损失，这套智能仓储电子料架正是针对SMT车间电子元器件流转痛点开发的核心存储配送设备。从实际落地场景来看，这类设备通常部署在SMT产线旁的线边仓区域，紧邻贴片机工位，替代传统的静态货架、人工料车，承接卷装电子料盘从入库到上线全流程的自动化管控。

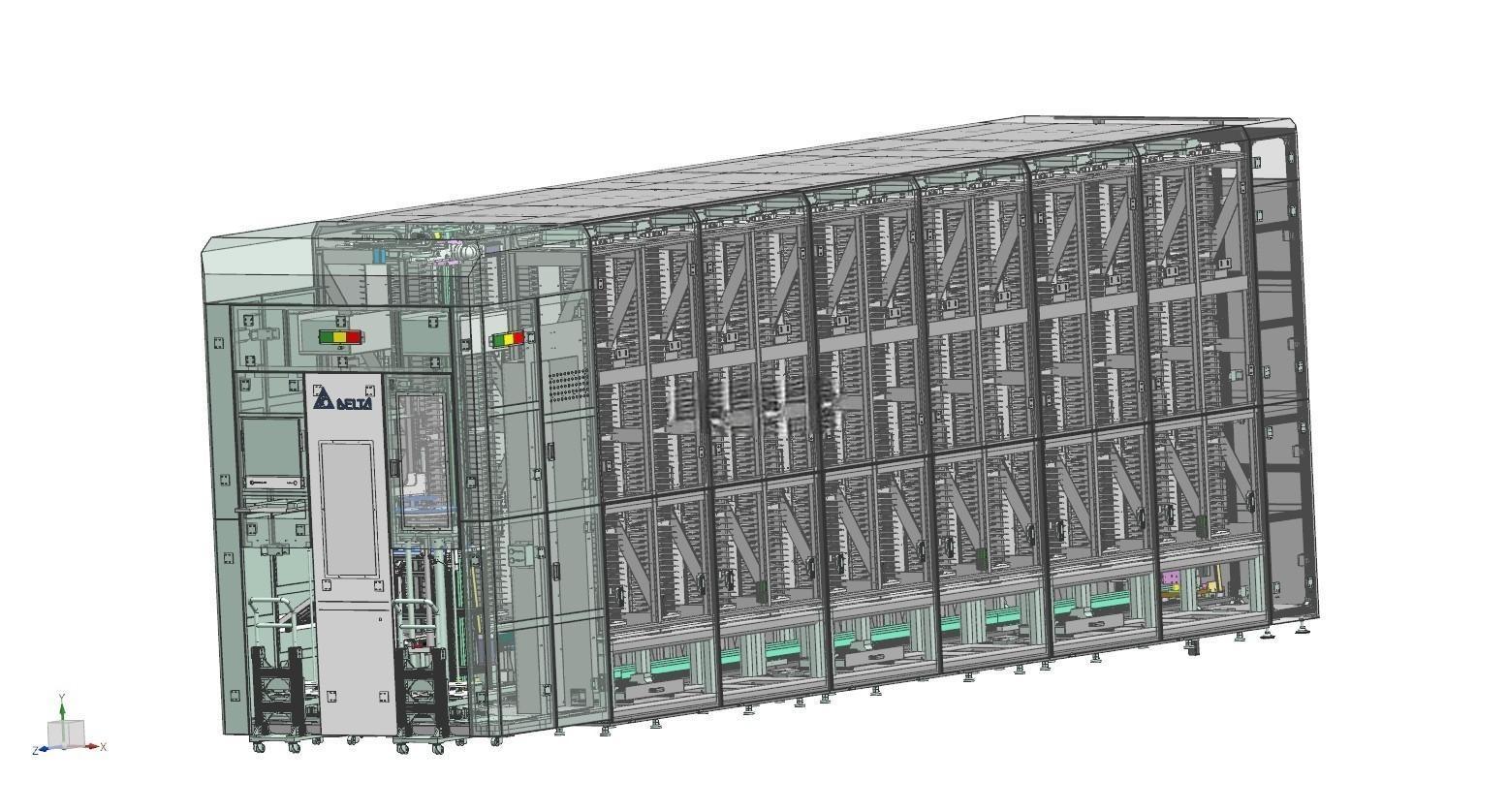

　　柜体的存储格口采用分层分格设计，针对SMT常用的7寸、13寸料盘做了格口尺寸适配，每个格口都配置独立的位置编码，配合内部的传感器可实时记录每个格口的物料编码、批次、剩余数量，实现一物、一码、一库位的精准绑定，从根源上避免人工存放时的错放、混料问题。设备内部的输送提升机构采用双导轨导向结构，运行过程中定位精度控制在±1mm以内，取料动作平稳，不会对料盘上的精密电子元器件造成震动损伤，同时机构运行噪音控制在65分贝以内，不会对车间作业环境造成噪音干扰。在系统对接层面，设备预留了标准的工业通讯接口，可直接对接工厂现有的ERP、MES系统，工单下发后系统会自动根据产线排程提前备好对应批次的物料，按照工位站位信息配齐整套工单的料盘，作业人员取料时设备会再次通过扫码校验物料信息与工单需求是否匹配，一旦出现错料会立即触发声光报警，从发料环节堵住错料风险，相比传统人工配料模式，错料率可降低99%以上，配料效率提升3倍以上。

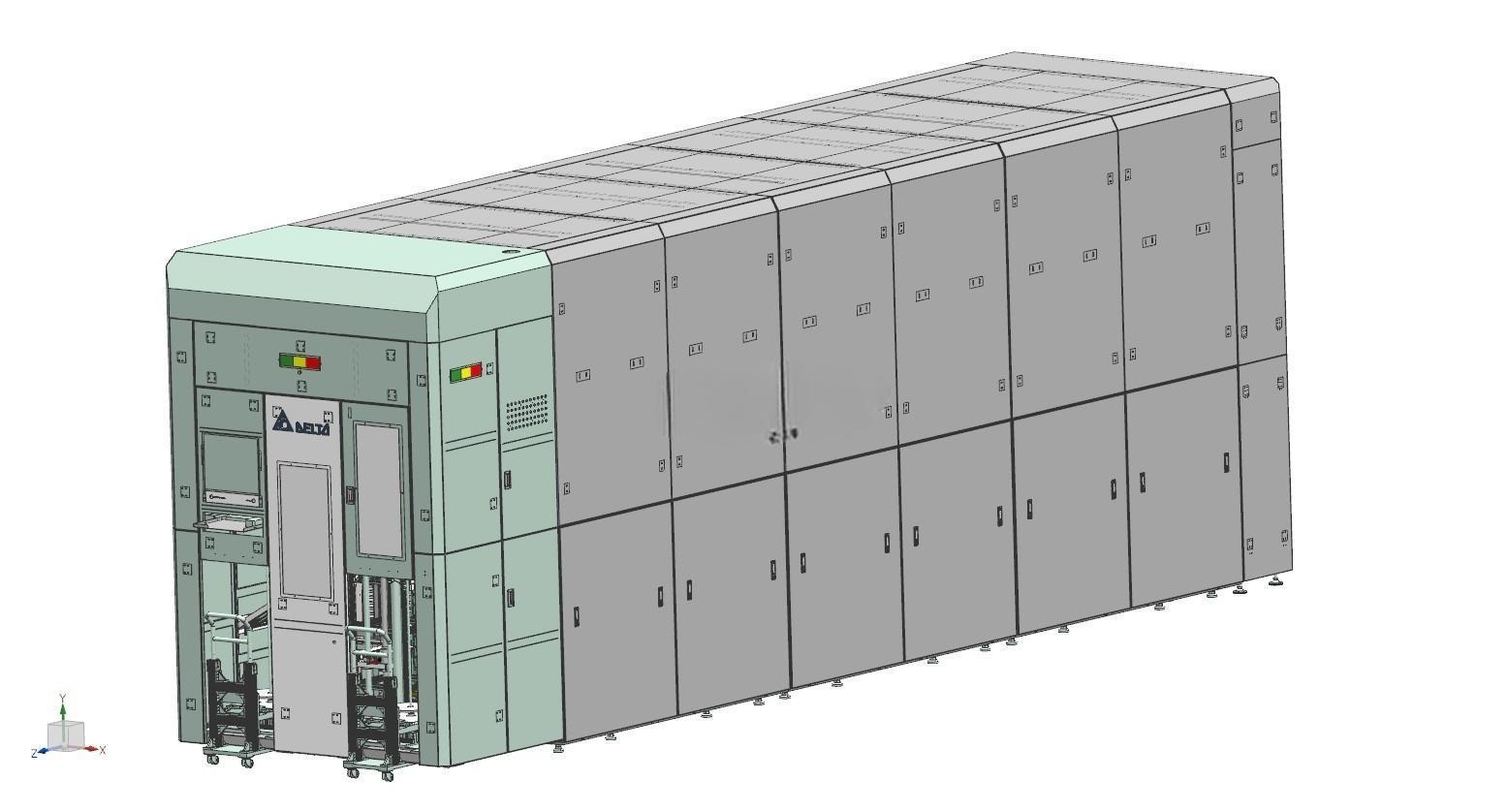

　　柜体的外壳采用冷轧钢板拼接制作，表面做静电喷塑处理，耐磨防腐蚀，适配车间多尘、存在少量助焊剂挥发的作业环境，柜体顶部设置防尘盖板，既可以避免落尘污染料盘，也预留了设备排风、布线的接口，侧面设置维护检修门，日常保养、故障排查时不需要拆解正面操作区，可快速打开检修门接触内部机构，减少设备停机维护时间。考虑到SMT车间物料周转的高频特性，设备的取料口配置了料盘暂存位，可同时容纳多个待取料盘，支持连续作业，不需要等上一个料盘取走再执行下一个取料动作，进一步压缩配料等待时间。

　　在安装边界设计上，设备背部预留了100mm的布线与散热间隙，不需要紧贴墙面安装，正面操作区预留800mm以上的作业空间即可满足人员操作、料车停靠的需求，不需要额外占用过多的线边空间，对于场地紧张的老旧SMT车间也能灵活部署。从结构细节来看，每个存储格口的边缘都做了圆角处理，避免料盘存取时刮破料带，内部的料盘承载托板采用防滑耐磨材质，长期使用不会出现变形、卡料的问题，设备的状态指示灯采用三色设计，绿色代表正常运行、黄色代表待取料、红色代表故障报警，作业人员在较远位置就能快速识别设备状态，不需要凑近查看交互屏幕。
