多层陶瓷电容预热清扫生产设备结构

　　在片式多层陶瓷电容的前段制程中，素坯半成品经过叠层、切割工序后，表面会残留少量陶瓷粉尘与叠层工序带来的聚酯膜碎屑，若直接进入下一道热压贴合工序，碎屑会被压入电容本体内部，造成内部电极错位、耐压不良等致命缺陷，同时冷态的陶瓷素坯直接进入热压工位，会因为温差过大产生微裂纹，直接降低成品良率，这款预热清扫设备就是针对该工序痛点设计的专用制程设备。

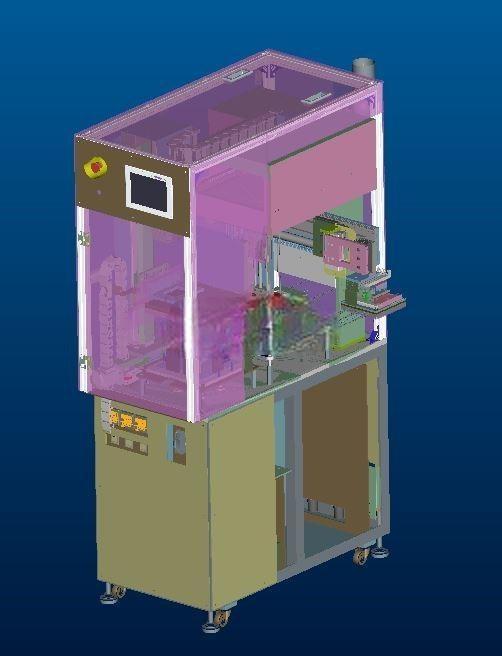

　　从设备的安装边界来看，整机采用方管焊接机架作为承载基础，底部配置可调脚杯与万向脚轮组合，方便产线布局调整与水平校准，整机占地尺寸控制在1200mm*850mm范围内，高度1700mm，刚好适配电子制造车间标准的线边工位高度，不需要额外开挖地基或者做特殊的楼面承重处理，机架下部预留了电气柜安装空间，上部的作业区域采用透明亚克力与铝型材搭建的安全防护围板，既可以观察内部作业状态，也能防止清扫过程中粉尘外溢到车间环境，同时避免人员误触运动机构造成安全事故。

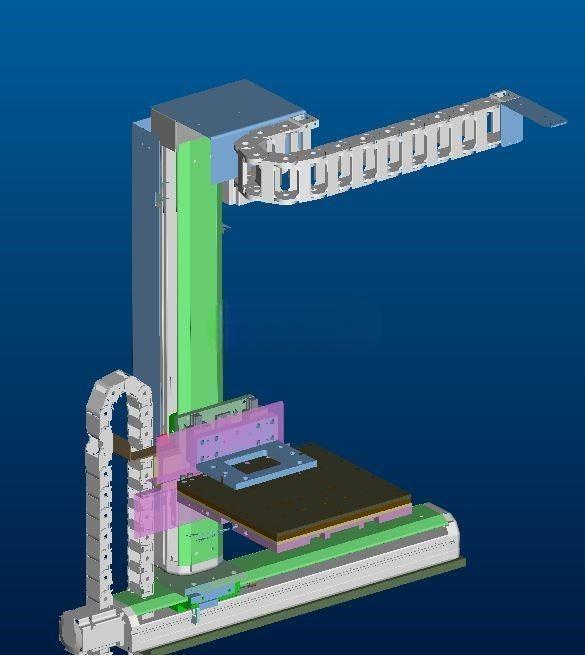

　　设备的功能逻辑完全贴合电容生产的制程节拍，上料位对接前端叠层切割工序的出料料盒，第一组真空吸盘机械手首先完成单片素坯的取料动作，取料端采用多点位真空吸嘴布局，吸嘴位置避开素坯的有效电极区域，防止吸嘴压伤未烧结的陶瓷素坯，取料后机械手将素坯输送到清扫工位，清扫工位配置上下两组可调节高度的非接触式风刀加粘尘辊组合结构，风刀吹出经过三级过滤的洁净压缩空气，将素坯表面附着的浮尘吹起，上下布置的粘尘辊同步接触素坯表面，将吹起的粉尘与粘附性较强的碎屑粘除，清扫过程中素坯采用真空吸附定位，不会出现移位或者表面划伤的问题。

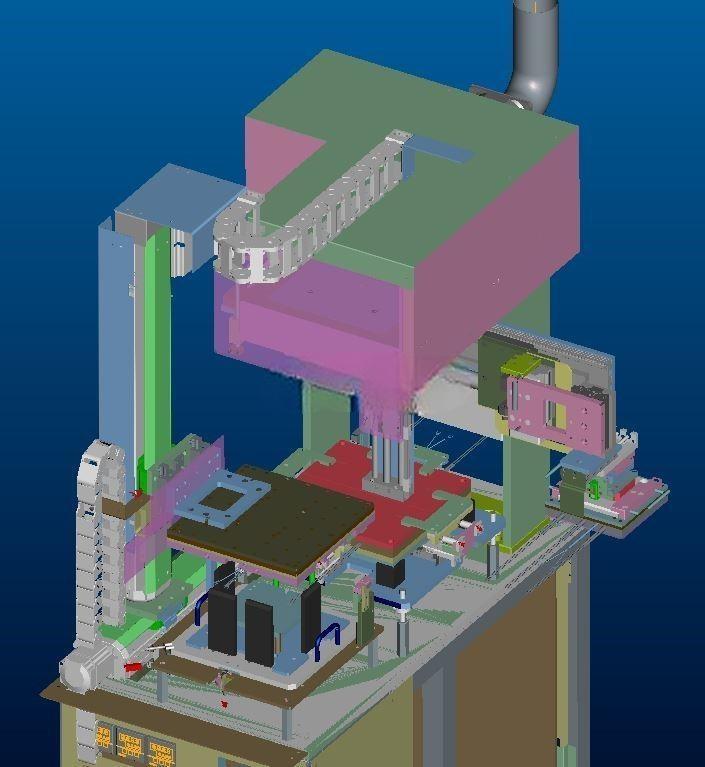

　　完成清扫的素坯由第一组机械手转移到预热平台工位，预热平台采用整块铸铝加热板，表面做硬质阳极氧化处理防止刮伤素坯，加热板内部埋入均匀分布的加热管，配合PT100温度传感器实现闭环控温，温度控制精度可以达到±2℃，可以根据不同规格电容的陶瓷粉料特性调整预热温度，让素坯整体温度均匀上升到工艺要求的数值，消除素坯的内应力，避免后续热压过程中出现开裂问题。预热完成后，第二组带真空吸附与压合功能的机械手动作，首先下压将素坯在预热平台上做短暂的保压定型，之后通过真空吸嘴将预热完成的素坯吸取，转移到下游的贴膜工位，完成整个工序的流转。

　　从结构设计的思路来看，这款设备的所有运动轴都采用伺服电机加精密直线导轨的驱动组合，重复定位精度控制在±0.02mm以内，完全适配0201甚至更小规格电容的生产对位要求，清扫单元的风刀角度、粘尘辊间隙都设计成快调结构，换产时不需要拆卸大量零件就可以适配不同尺寸的电容素坯生产，设备的粉尘收集端预留了集中除尘管道接口，可以直接对接车间的中央除尘系统，也可以在设备后部加装小型集尘器单机使用，适配不同规模的生产车间需求。

　　在实际产线应用中，这款设备可以直接串联在叠层切割机与贴膜热压机之间，不需要对现有产线做大规模改造，设备的作业节拍可以达到每秒1片的处理速度，匹配前端叠层设备的出料速度，不会成为产线的节拍瓶颈，相比传统的人工清扫加预热的作业方式，不仅可以避免人工接触素坯造成的二次污染与损坏，还能保证每一片素坯的预热温度一致性与清扫效果稳定性，大幅降低该工序的不良率，同时设备的所有与产品接触的零部件都采用防静电材质制作，防止静电击穿陶瓷素坯内部的电极，完全满足电子元器件制造的防静电生产要求。
