半自动单头纸盒贴角机结构设计方案

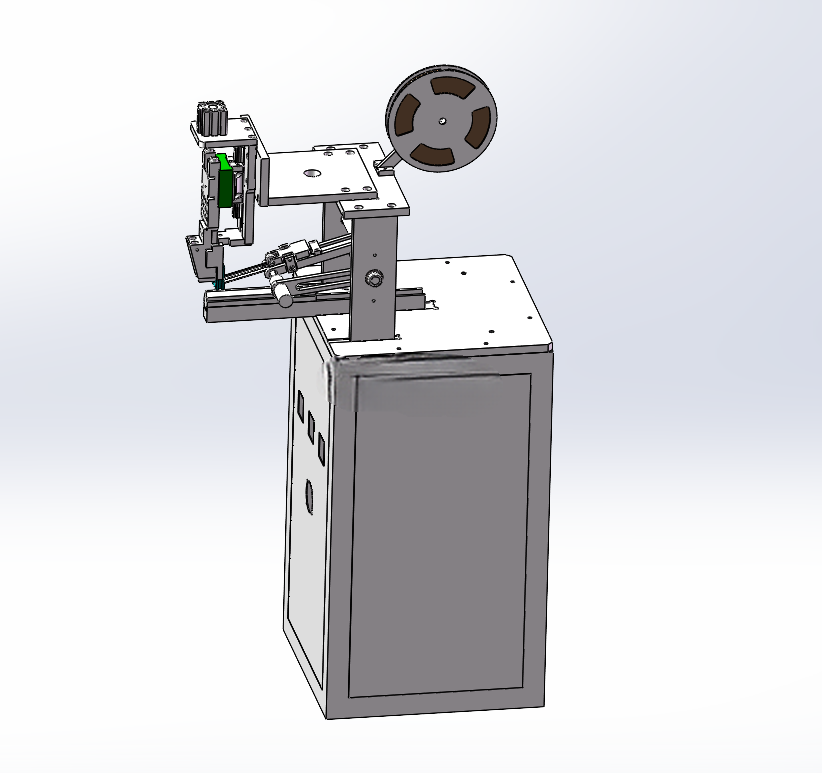

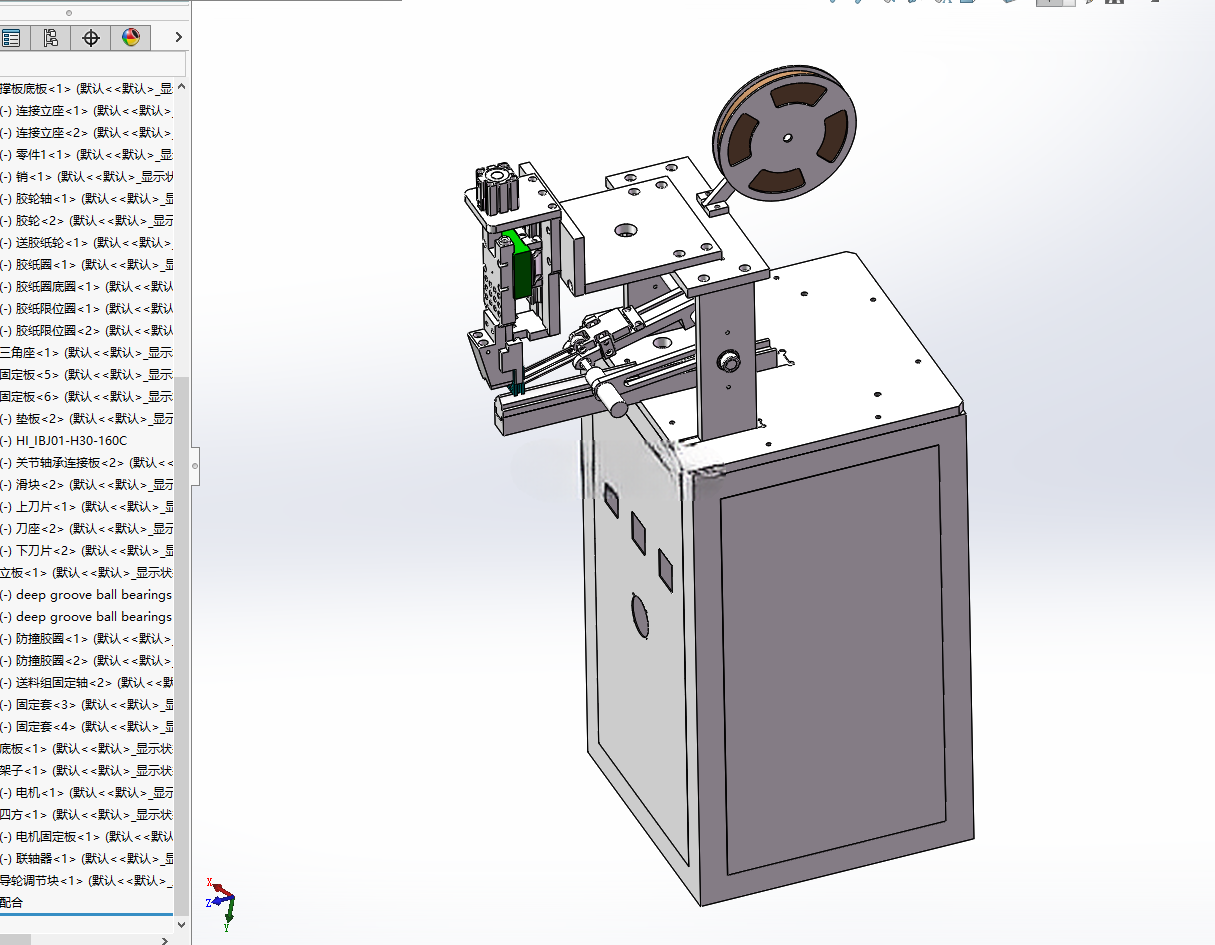

　　设备整体采用立式柜式基座加上方作业执行机构的布局，下部柜体采用钢板折弯焊接成型，既作为整机电控元件、气动元件的安装容纳空间，也通过底部配重保证设备作业时的稳定性，柜体侧面设置操作按钮与状态指示灯，操作位高度适配人工站立作业的人机工程要求，操作人员无需大幅抬臂或弯腰即可完成纸盒取放与贴角触发操作，单工位布局占地尺寸紧凑，可直接放置在常规包装工作台旁接入生产线使用，无需额外预留大型安装空间，设备底部预留可调脚杯安装位，可根据地面平整度调整整机水平，避免长期运行出现机构偏移。在纸质包装加工环节，纸盒、礼品盒、精装礼盒的四角贴合一直是影响成品规整度与生产效率的关键工序，传统人工贴角存在胶纸裁切长度不一致、贴合对位偏移、按压贴合牢度不均等问题，尤其小批量多品类的包装订单生产中，人工操作的品控波动与效率瓶颈十分明显，这款半自动单头纸盒贴角机正是针对这类中小批量包装加工场景开发的专用加工设备，可适配不同规格的方形纸盒四角贴角作业，无需复杂换型调整即可覆盖常规礼盒、纸盒的加工需求。

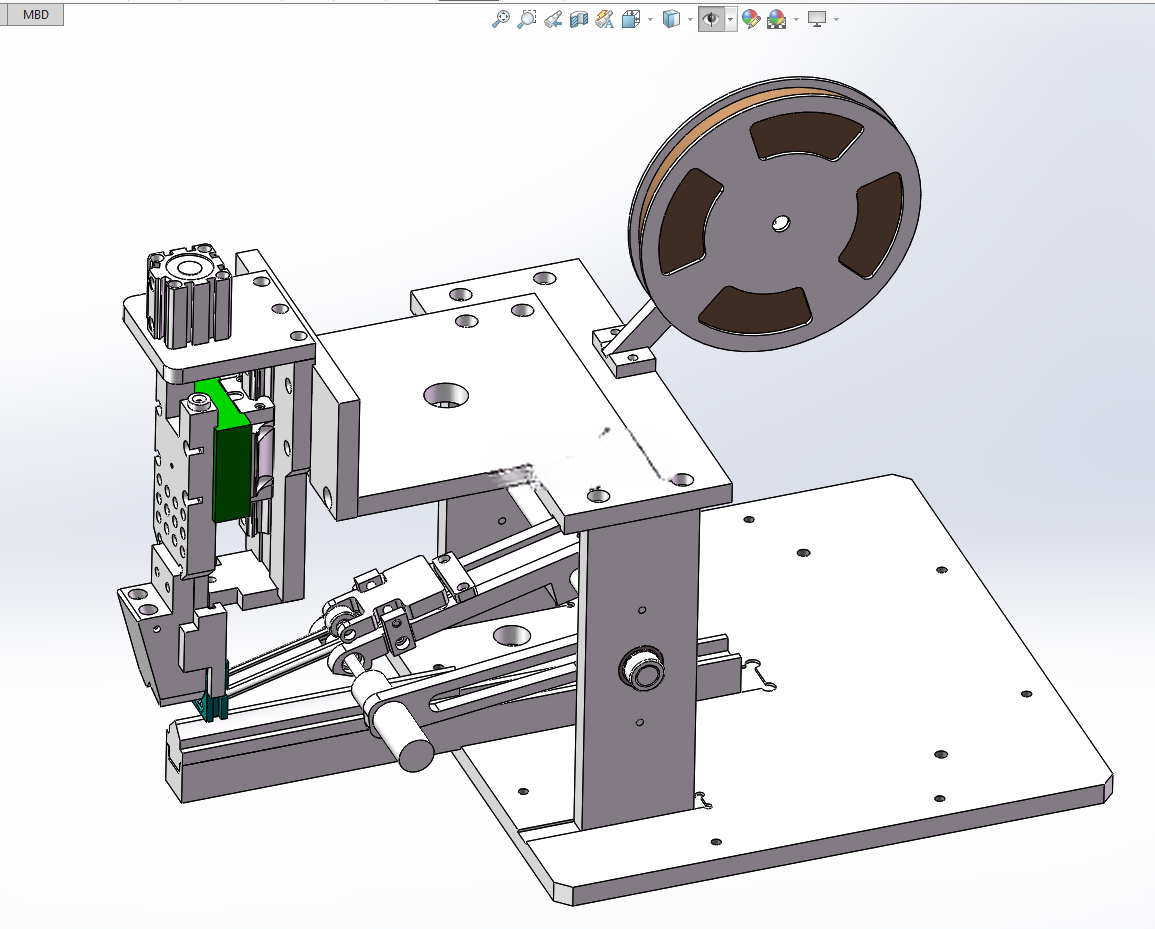

　　上方执行机构集成了胶纸放卷、送料、裁切、热压贴合全流程功能组件，胶纸放卷轴采用阻尼式设计，可适配常规宽度的PE胶纸带卷，放卷过程中保持胶纸张力恒定，避免送料过程中胶纸拉扯变形或松垮偏移；送料机构采用滚轮夹持送料结构，可根据不同纸盒的贴角长度需求调整送料行程，保证每段裁切的胶纸长度一致，无需人工反复测量裁切；裁切组件采用上下刀口配合的剪切结构，刀口采用硬质合金材质，长期裁切胶纸也不会出现粘胶、刃口磨损起毛的问题，裁切动作与送料动作通过机械结构联动，送料到位后即刻触发裁切，动作衔接无间隙。

　　热压贴合部分采用恒温发热管加热刀模，刀模贴合面做防滑防粘处理，胶纸裁切到位后，刀模下压过程中先将胶纸对位压在纸盒边角位置，通过恒定温度与按压力度让PE胶纸热熔后紧密贴合在纸盒表面，按压时长可根据胶纸厚度与纸盒材质调整，保证贴合后无翘边、无气泡、粘接牢度一致，相比人工贴角后反复按压的操作，热压贴合的成品一致性大幅提升。设计过程中充分考虑了日常维护的便捷性，胶纸走料路径全部采用外露可开启式护罩，更换胶纸卷时无需拆解大量结构件，裁切刀口位置预留调整间隙，长期使用后可快速调整刀口间隙保证裁切锋利度，发热管组件采用快拆式安装，出现加热故障时可快速更换无需拆解整个执行机构；各运动副位置都预留润滑注油点，日常保养时可直接注油维护，无需拆解机构。设备的执行动作采用气动驱动结合机械联动的方式，相比纯电机多轴驱动的结构，整体故障率更低，对车间气源压力的适配范围宽，常规工厂0.5-0.7MPa的气源即可稳定运行，电控部分采用常规继电器逻辑控制，无需复杂编程调试，设备接入气源与电源即可投入使用，对于小型包装加工厂、礼盒加工作坊而言，无需额外配备专业电控维护人员即可操作使用。

　　实际生产中，操作人员仅需将折边成型后的纸盒边角对准贴角定位工位，触发启动开关即可自动完成单角的送胶、裁切、热压贴合全过程，完成一角贴合后转动纸盒即可依次完成四个角的贴角作业，相比纯人工贴角，单台设备可减少2-3名人工的重复劳动量，同时贴角位置的精度与粘接牢度远高于人工操作，尤其适合精装礼品盒、化妆品盒、食品包装盒等对外观规整度要求较高的纸盒产品加工，可适配卡纸、灰板纸等多种常见纸盒材质的贴角需求，设备的贴角工位预留了定位块调整槽，更换不同尺寸纸盒加工时，仅需调整定位块位置即可快速完成换型，无需更换整套工装夹具，适配多品种小批量的柔性生产需求。
