二极管编带封装检测一体机结构设计

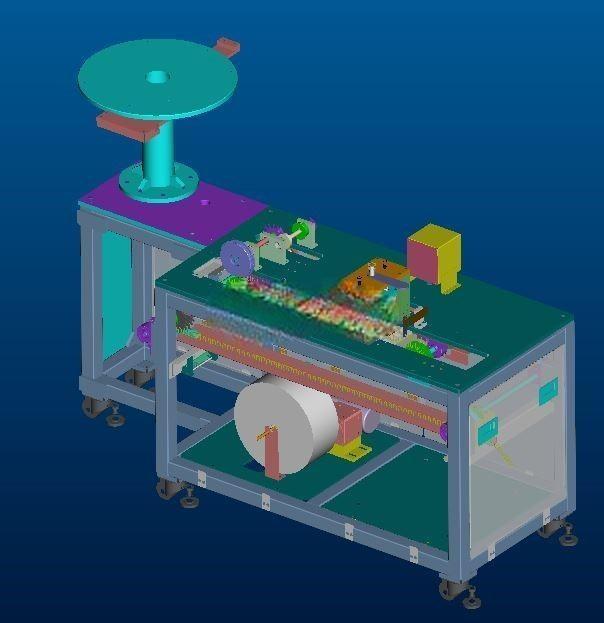

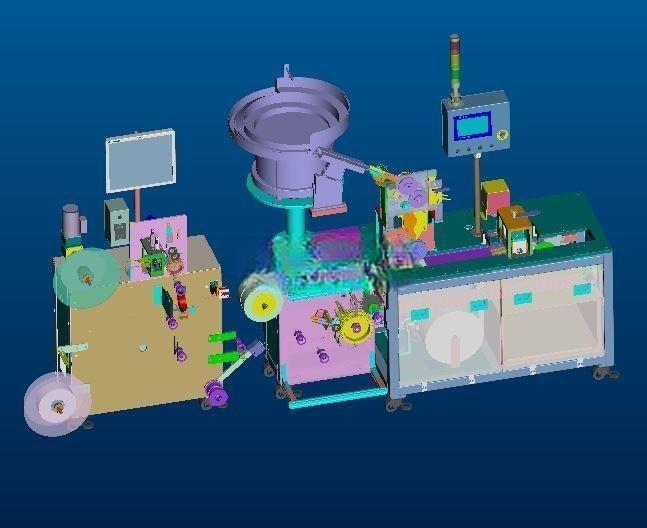

　　在电子元器件后段制程环节，轴向引线二极管的外观检测与编带包装长期存在人工作业效率低、引脚弯折损伤率高、编带间距一致性差等痛点，这套设备正是针对直插二极管批量封装测试需求开发的专用制程装备，可直接对接前段振动盘上料机构，完成从散料出料到成品编带收卷的全流程自动化作业，适配常规DO-35、DO-41等封装规格的轴向二极管生产场景，也可通过调整载具位置兼容同规格的轴向引线电阻、稳压管等元件加工。设备整体采用方通焊接机架作为承载基体，底部配置可调脚杯与万向脚轮组合支撑，安装时可通过脚杯调节设备水平度，抵消车间地面不平整带来的振动影响，机架整体宽度控制在1.2米区间，长度1.8米，台面高度0.85米，符合车间作业人员常规操作高度，也适配标准电子产线的线边安装空间，机架下部预留了电气元件安装腔与收卷机构安装位，上部台面采用防静电电木板铺设，避免元件引脚与台面接触产生静电损伤。从功能模块布局来看，设备入料端对接振动盘直振送料轨道，轨道出口处设置引脚定位导向结构，可将振动盘送出的杂乱姿态二极管调整为引脚平行、本体居中的统一姿态，送入中间段的检测输送流道；流道上方依次布置外观检测工位，通过视觉相机或接触式检测探针，完成二极管本体印字识别、引脚弯折度检测、引脚长度校验、本体外观缺损筛查，检测不合格的元件会通过流道侧方的拨料机构推入废料收集盒，合格元件则继续送入编带封装工位。

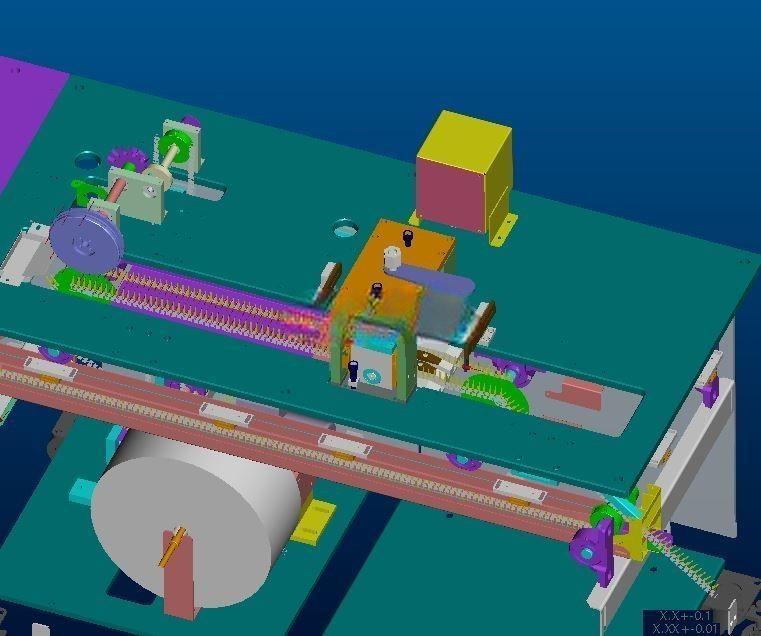

　　编带工位采用上下双层自粘编带供料结构，上层盖带与下层载带分别通过独立的料卷架安装在设备台面侧方，其中下层载带等间距开设与二极管本体匹配的定位槽，载带步进时通过针轮定位保证槽位间距误差控制在0.1mm以内，合格二极管落入载带定位槽后，上层盖带通过压合轮与载带贴合，依靠背胶将二极管等间距固定在两层编带之间，压合轮采用硅胶材质，压力可调，避免压合过程中损伤二极管本体或引脚。封装完成的编带通过导向轮送入设备下部的收卷机构，收卷盘采用阻尼张力控制，保证收卷过程中编带张力恒定，不会出现拉断编带或编带松散错位的问题，收卷盘满料后可快速拆卸更换，适配不同规格的标准编带料盘安装尺寸。

　　设计过程中重点考虑了换型调试的便捷性，所有定位导向块、流道压板、压合轮都采用快拆式安装结构，更换不同规格二极管生产时，无需大量拆卸零件，仅需更换对应规格的定位块与调整流道宽度即可完成换型，单批次换型时间可控制在15分钟以内；同时设备的传动结构全部布置在台面下方，运动部件外侧安装透明亚克力防护门，既可以观察内部传动运行状态，也能避免操作人员误触运动部件产生安全风险，传动部分采用同步带加精密导轨的组合输送结构，相比传统皮带输送定位精度更高，长期运行磨损量小，维护周期更长。

　　在安装边界方面，设备入料端的振动盘安装位预留了标准安装孔位，可直接对接市面常规的轴向元件振动盘，出料端的编带收卷位置预留了料盘拆卸空间，设备后侧预留了电气走线槽与气源接口位置，外接气源压力0.5-0.7MPa即可满足拨料、压合机构的动作需求，整机供电采用220V单相交流，无需额外配置工业三相电源，适配中小型电子加工厂的车间供电条件。实际运行过程中，设备可实现每小时12000-15000只二极管的检测封装产能，相比人工作业效率提升6倍以上，同时编带间距一致性、检测漏检率都远高于人工操作水平，可直接对接后续的元件切脚、插件工序，满足电子元器件批量生产的制程要求。
