双层倍速链组装生产线结构设计

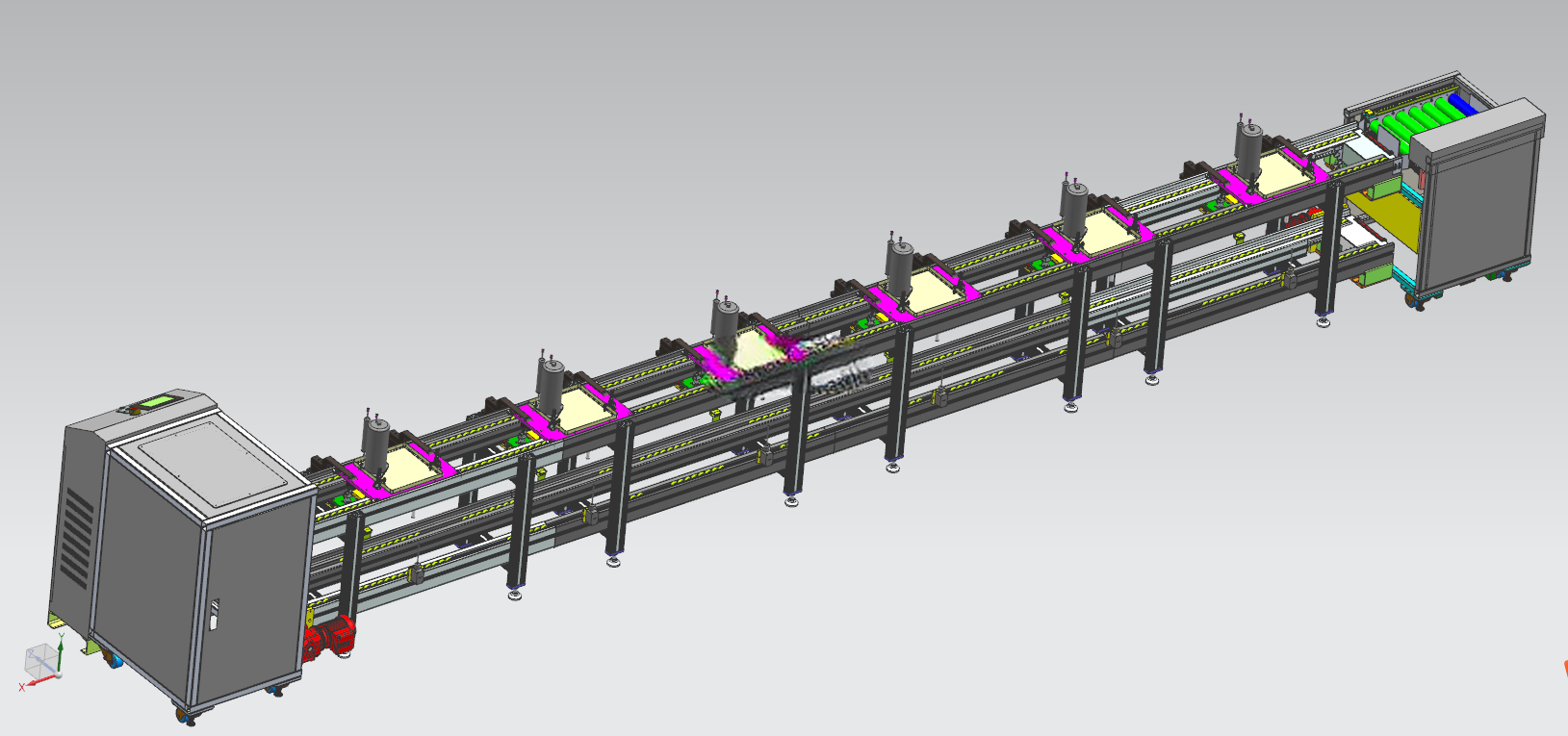

　　在3C电子、小家电、汽车零部件等离散制造领域，产品组装环节的物料流转效率直接决定整线产能，双层倍速链组装线正是为适配多工序串行组装、托盘循环回流的生产场景开发的核心输送装备，区别于传统单层皮带线或滚筒线，这类线体可在同一安装投影范围内同时实现工装托盘的正向作业输送与反向空盘回流，大幅压缩车间占地，适配厂房面积紧张的中小型组装车间布局需求。

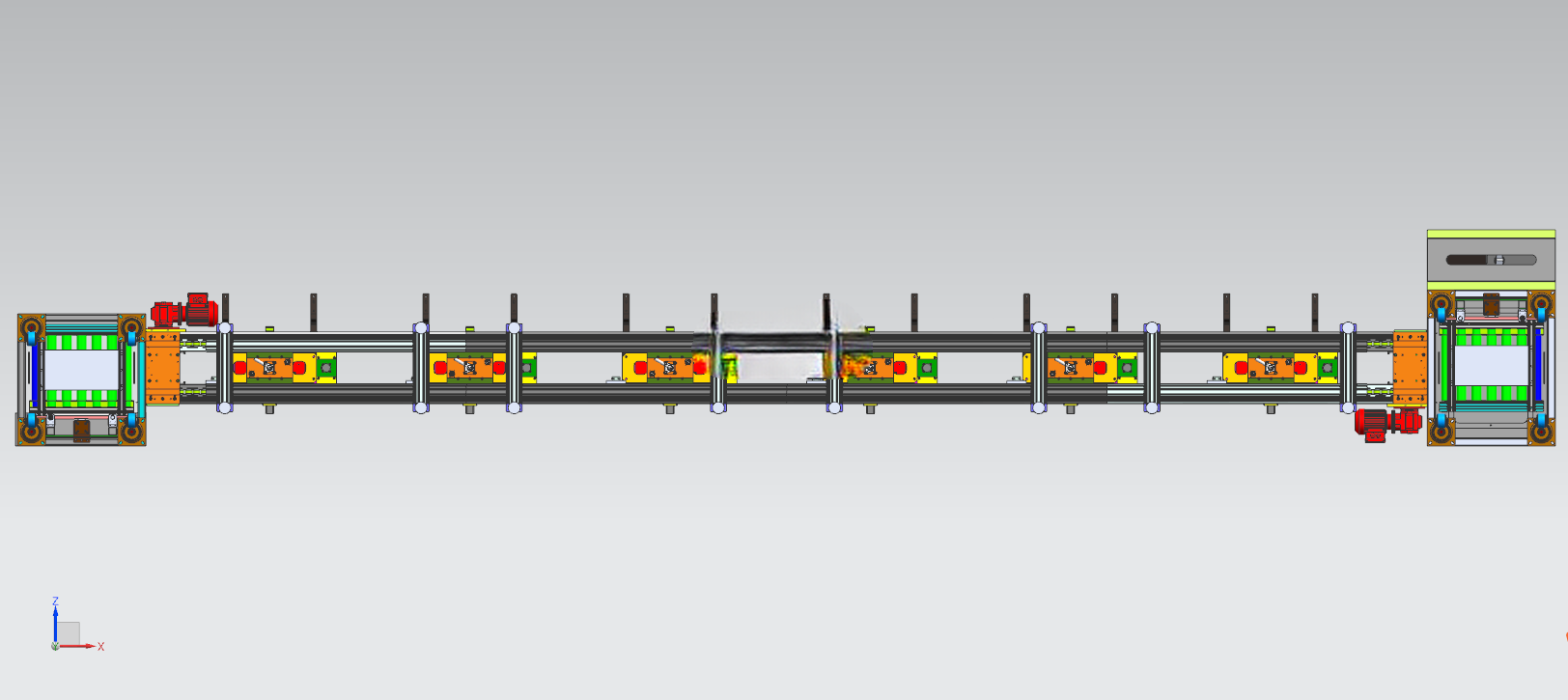

　　这套线体的核心功能是承载带定位工装的托盘，沿预设路径依次经过各组装工位，配合工位侧的阻挡机构实现托盘精准停位，满足人工或自动设备完成锁附、点胶、检测、压装等工序的作业需求，线体端部集成的伺服升降机构负责完成上下层线体之间的托盘转运，实现工装托盘的闭环循环，无需人工额外搬运空托盘，可降低线体旁的辅助作业人员配置。

　　从结构设计逻辑来看，线体主体框架采用工业铝型材拼接搭建，兼顾组装精度与后期改造成本，型材选型时需结合线体总长度、单工位最大承载重量核算型材挠度，避免长跨距线体出现中部下挠导致托盘卡滞；倍速链链条选用钢制滚子倍速链，链条运行速度高于托盘移动速度，可实现托盘与链条的相对滑动，配合工位阻挡器时不会出现链条磨损失效，链条张紧机构设置在线体两端的从动轴侧，采用螺纹调节结构，可补偿链条长期运行后的磨损伸长量，张紧行程预留不低于单节链节长度的两倍，避免频繁拆链调整。

　　线体上的托盘组件采用电木板或铝合金加工制作，底部设置导向条与线体两侧的导向导轨配合，防止托盘运行过程中出现偏斜，托盘表面根据对应组装产品的定位需求设计工装定位销、支撑块，确保产品放置后位置精度满足组装作业要求，托盘底部设置与阻挡器配合的撞块，撞块位置与阻挡器顶升杆中心对齐，避免阻挡时出现托盘翘起、偏位。端部的伺服升降机采用线性导轨导向、同步带传动结构，升降台设置与上下层线体对齐的输送段，当托盘运行至升降台指定位置后，光电传感器检测到位，升降机构按照预设路径将托盘转运至对应层线体，转运过程的加减速曲线根据托盘满载重量调整，避免转运过程中托盘上的工件出现移位。

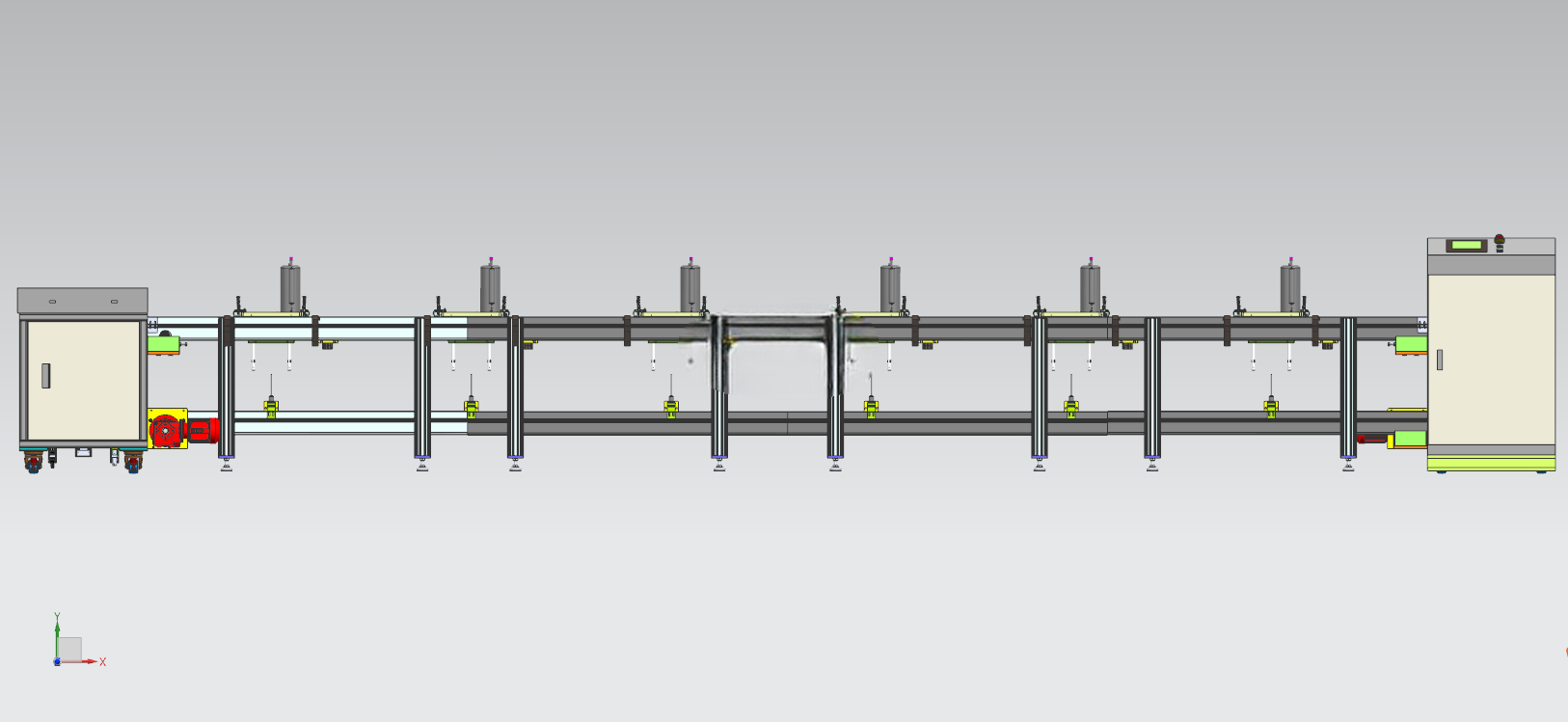

　　安装边界方面，这类双层倍速链线体的宽度方向总尺寸需根据托盘最大宽度确定，通常在托盘宽度基础上两侧各预留120-150mm的安装空间，用于布置型材框架、链条导轨、气动管路与传感器走线；线体高度通常设置为作业面距地面750-850mm，适配人工站立作业的人机工程要求，下层回流线高度需保证底部距地面预留不小于150mm的空间，方便地面清洁与管线布置；线体单段长度通常控制在6米以内，过长的线体需分段拼接，拼接处需保证导轨对接面的平面度误差不超过0.5mm，防止托盘经过拼接处时出现卡顿；线体安装时需调整整体水平度，全长范围内水平误差不超过2mm，避免链条运行时出现单侧受力磨损加剧的问题。

　　气路与走线设计上，线体侧方设置专用的线槽与气管槽，将传感器线缆、阻挡器气缸气管沿槽内规整布置，每个工位预留对应的气路接口与传感器接线端子，方便后期工位调整时快速接驳；线体的驱动电机设置在主动轴端，采用减速电机搭配变频器驱动，可根据生产节拍灵活调整线体运行速度，速度调节范围通常在6-18m/min，适配不同组装工序的作业时长需求。

　　实际应用中，这类线体可根据生产需求在对应工位加装作业指导书支架、物料台、照明灯具、防静电胶皮等辅助配件，也可搭配自动锁螺丝机、自动点胶机等专机设备实现全自动组装作业，线体的模块化设计可支持后期扩展工位，无需整体更换线体主体结构，适配产品迭代后的生产线调整需求。
