打火机充气单元配套皮带输送线结构

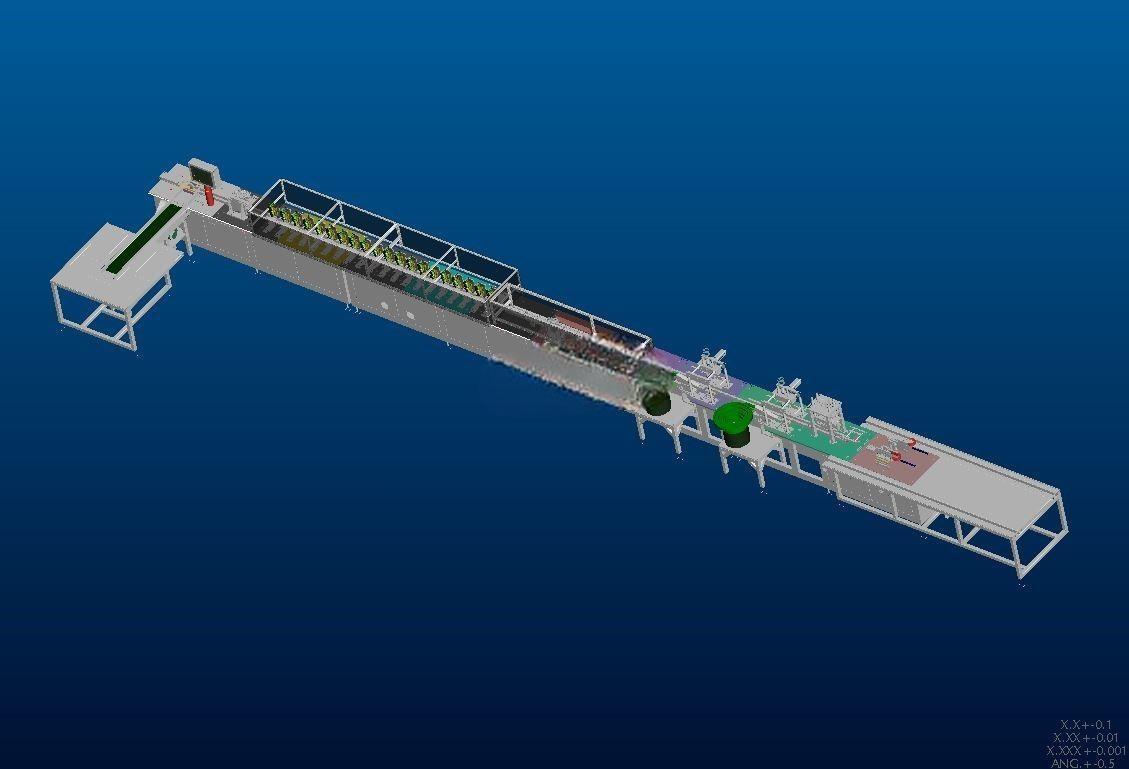

　　在民用轻工制品的批量生产场景中，打火机的组装、充气工序对产线的物料衔接稳定性有明确要求，这套配套的皮带输送结构，正是为打火机充气单元的工位间物料转运设计，承担待充气壳体、完成充气工序的半成品在相邻工位间的平顺传递任务，避免人工转运带来的磕碰、定位偏差问题，适配充气工序对工件摆放姿态的一致性要求。从实际产线布局的角度看，该输送结构采用倾斜式布置方案，整体机架采用工业铝型材搭配钣金折弯件焊接成型，支腿底部配置可调脚杯，可根据现场地面平整度、上下游设备的对接高度差调整整机安装高度与水平度，单支腿的调节行程覆盖±50mm范围，能适配多数打火机组装车间的现有工位布局，无需额外搭建垫高基础。

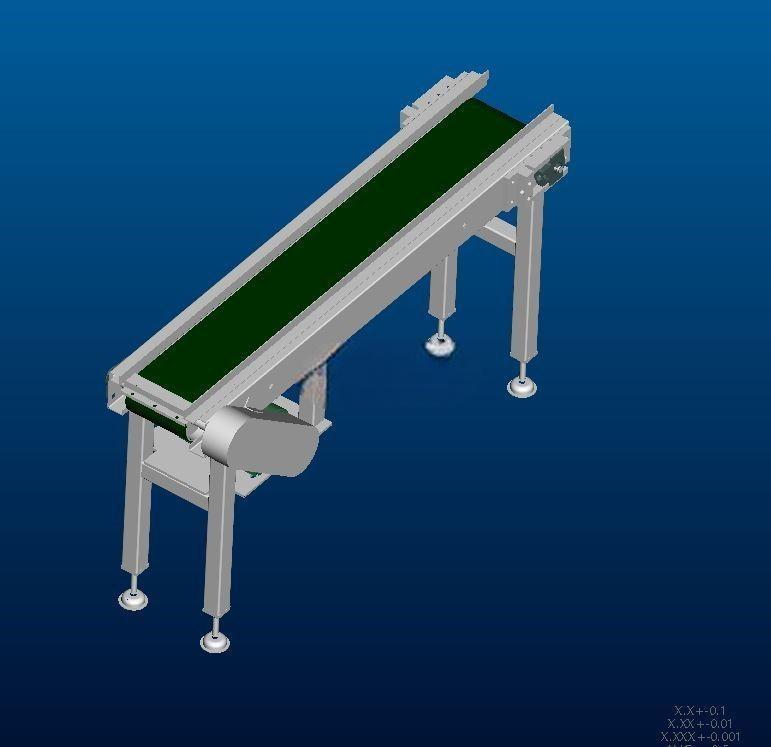

　　输送面选用墨绿色PVC防静电皮带，皮带宽度匹配打火机壳体的摆放托盘尺寸，单次可承载6组并排摆放的工件托盘，皮带运行速度可通过配套的驱动电机调速器在0.1-0.5m/s区间调整，匹配充气单元的作业节拍，避免工件在工位处堆积或等待时间过长。驱动端采用尾部内置式电机安装结构，将减速电机集成在机架 lower 段的钣金护罩内，既减少了整机的横向安装占用空间，也能避免生产过程中散落的打火机配件、灰尘落入传动部件造成卡滞，护罩预留了可拆卸的检修盖板，日常维护时无需拆解整机机架即可完成皮带张紧度调整、传动辊轴承润滑等操作。

　　从结构设计的细节来看，两侧的皮带护栏采用高度可调的钣金挡边，可根据输送托盘的实际高度调整挡边的限位高度，防止托盘在输送过程中出现偏移、滑落；两端的传动辊采用腰鼓型辊面设计，能自动修正皮带运行过程中的跑偏问题，减少日常运维中皮带校正的工作量；机架中部设置了一组托辊，支撑长距离输送段的皮带下表面，避免皮带长时间承载后出现下垂、打滑的问题，保证输送面的平整度。在安装边界方面，该输送线的整机长度可根据车间的工位间距进行模块化拼接，单段标准长度为2000mm，倾斜角度固定为15度，刚好适配充气单元的进料口高度与上一工位的出料口高度差，安装时仅需将两端的对接法兰与上下游设备的机架锁付固定，接通电源即可完成调试，无需复杂的现场改线作业。

　　实际投产运行中，该输送结构可适配一次性打火机、金属外壳打火机等多种规格产品的充气工序物料输送，运行过程中噪音低于65分贝，符合轻工生产车间的职业健康噪音要求，皮带表面的防静电涂层可避免生产过程中静电积累引燃打火机内的可燃气体，满足易燃易爆工序的安全生产要求。不同于通用型的水平输送设备，这套结构在设计时充分考虑了打火机生产场景的特殊性，所有外露的结构件均做了圆角钝化处理，避免尖锐边角刮碰工件或操作人员，驱动部分的传动部件全部做了全封闭防护，防止细小的打火机配件掉入传动间隙造成设备故障，整体结构的易损件均采用行业通用标准件，后期更换无需定制特殊配件，可有效降低产线的长期运维成本。在三维建模过程中，所有结构件的装配关系均按照实际生产的装配公差进行设定，铝型材的连接位置、脚杯的安装螺纹、传动辊的轴承配合位都保留了完整的建模参数，可直接导出工程图用于生产加工，也可根据不同的产线节拍需求调整电机功率、皮带宽度等参数，快速衍生出适配不同产能规模的输送线方案。
