差速运动机器人底盘铝框架结构设计

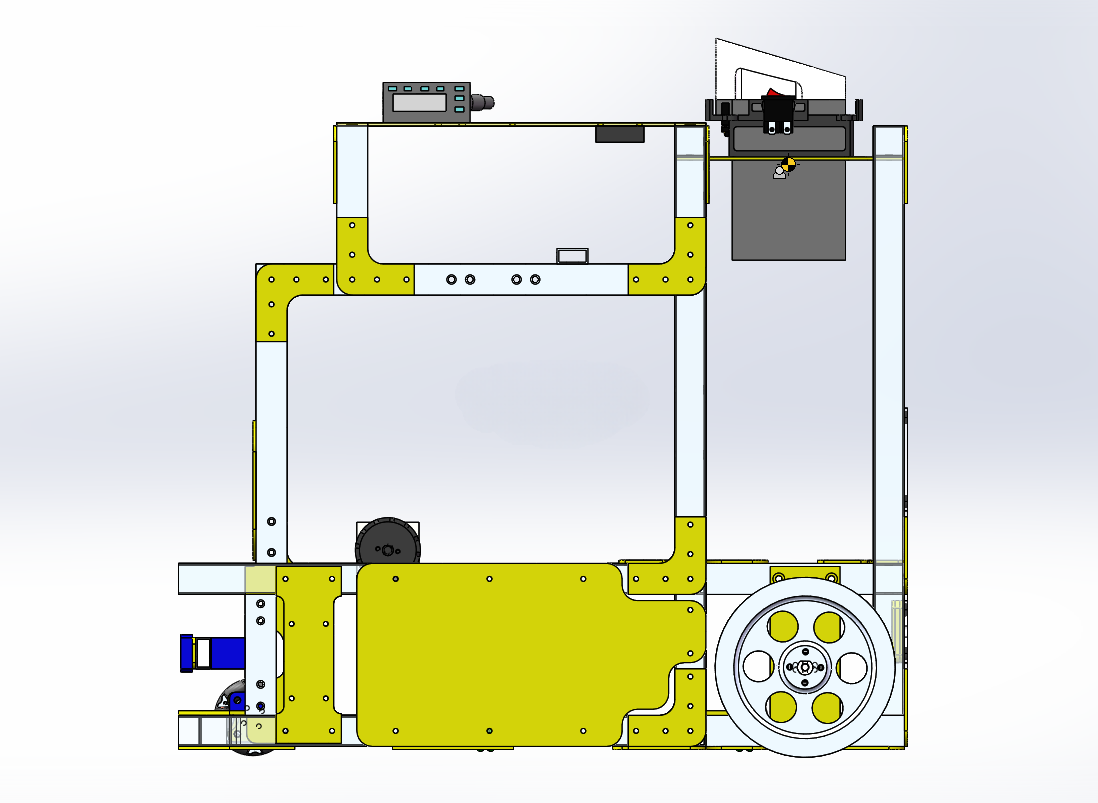

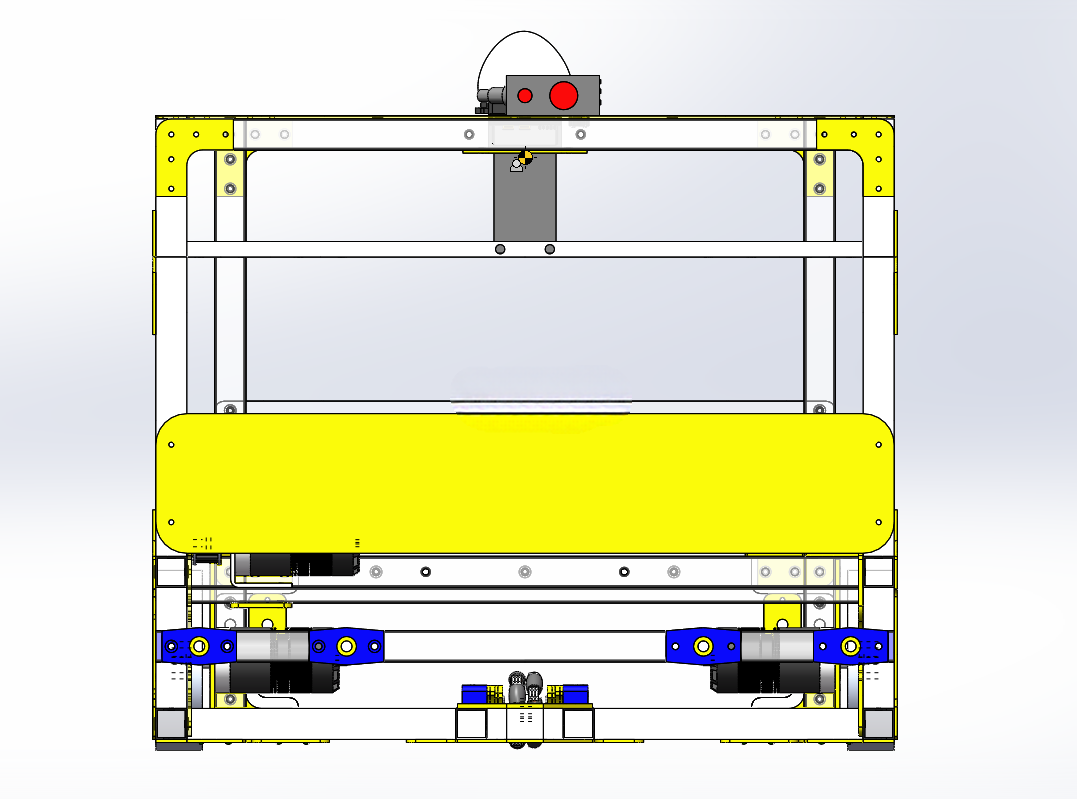

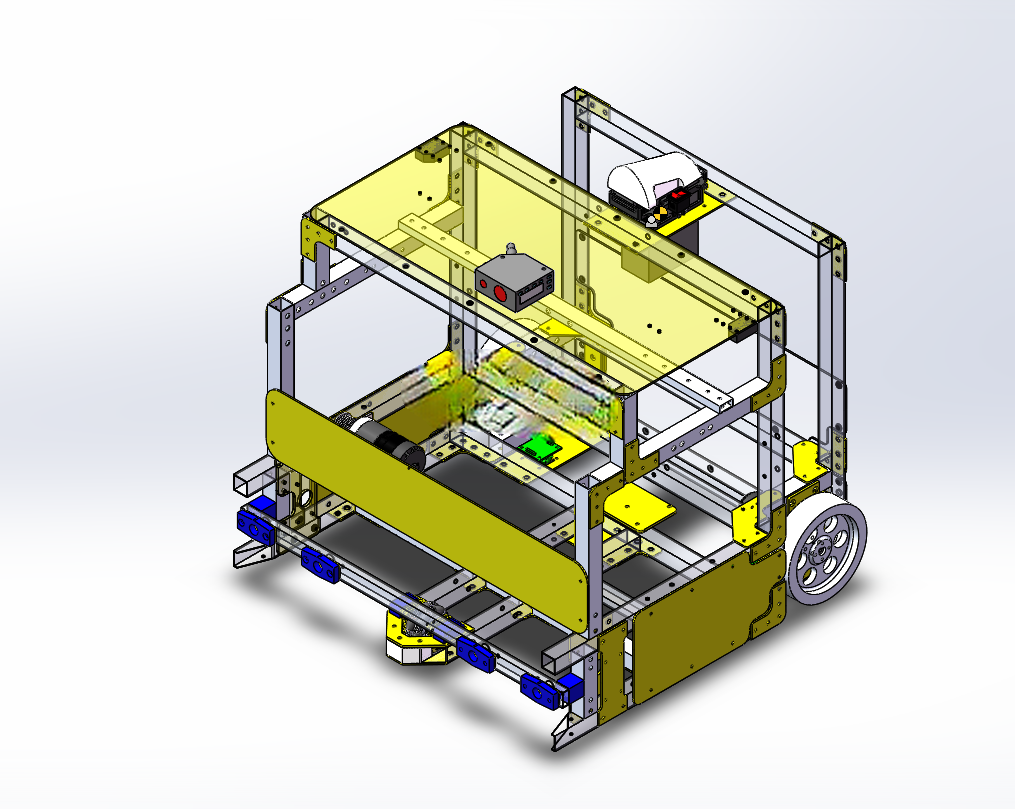

　　这款差速运动机器人底盘框架，主要面向室内教学实训、小型物料转运、地面巡检类场景开发，适配实验室环境下的导航算法验证、循迹功能调试需求，也可作为小型服务机器人的通用承载底座，支撑上层功能模块的拓展安装。整体结构采用铝方管作为主承力框架，搭配环氧树脂板作为安装基板，兼顾结构强度与整机自重控制，铝方管的拼接位置采用角件配合螺栓锁紧，避免焊接带来的形变问题，同时方便后期根据拓展需求调整框架间距，环氧板则用于固定电控元件、传感器与驱动轮组，其绝缘特性可降低电路短路风险，板面预留的阵列安装孔位可适配不同尺寸的控制板、驱动模块安装需求。

　　底盘驱动采用差速轮式布局，单侧主动轮搭配随动支撑轮的结构，可实现零半径转向，适配狭窄通道内的移动需求，主动轮安装位置预留了3510电机的安装法兰位，可直接适配对应规格的直流减速电机，轮轴与框架之间设置了轴承座安装位，减少传动过程中的径向窜动，保证行走过程的平稳性。底盘底部预留了多组颜色传感器的安装槽位，传感器检测面与地面保持固定间距，可直接用于循迹、地面色块识别类功能调试，无需额外设计传感器调节支架；框架上层预留了激光传感器的安装平台，平台位置经过重心校核，保证传感器安装后整机重心落在两轮支撑面中心范围内，避免急停、转向过程中出现侧翻问题，平台上的长圆孔设计可适配不同安装孔距的激光测距传感器，方便根据测距量程需求更换对应传感器型号。

　　从安装边界来看，整体框架的竖向立柱高度经过适配，预留了上层电池、控制模块的安装空间，立柱上的等距安装孔可根据元件尺寸调整层板安装高度，框架侧边预留了走线槽位，可将动力线与信号线分开布设，减少信号干扰问题。底盘底部的离地间隙经过校核，可适配室内平整地面、普通地毯等常见通行场景，不会出现底板剐蹭地面的问题，主动轮与随动轮的安装位置经过配重计算，保证静止状态下四个支撑点受力均匀，行走过程中不会出现轮组悬空打滑的情况。

　　设计过程中优先考虑了模块化拆装需求，整个框架的连接全部采用标准紧固件，无需专用焊接工具即可完成组装，铝方管的裁切长度统一为标准模数，加工时可直接采用定尺型材切割，减少二次加工工作量；环氧板的安装孔位全部采用中心对齐设计，装配时可快速定位，降低组装难度。框架的上层拓展空间预留充足，可根据使用需求加装机械臂、载物平台、视觉相机等模块，拓展后的整机重量控制在驱动电机的额定负载范围内，不会出现动力不足的问题。针对日常维护需求，驱动轮、传感器的安装位置都预留了操作空间，更换轮组或者调试传感器时无需拆解整个主框架，只需要松开对应位置的紧固件即可完成操作，电控元件的安装板采用快拆结构设计，可整体取下进行线路检修，提升后期维护效率。
