板材冲压上下料摆臂式搬运作业装置

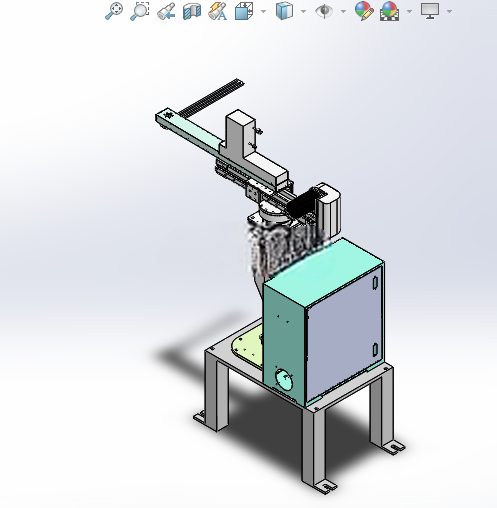

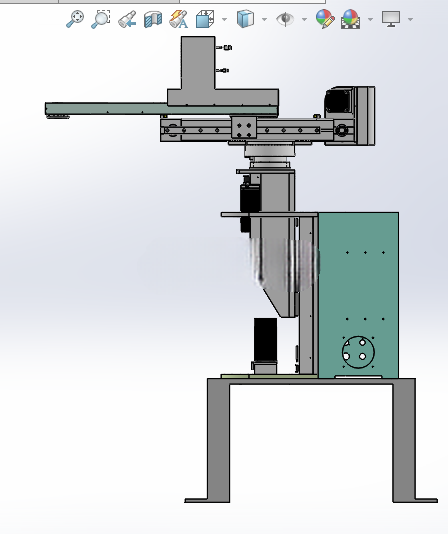

　　在冲压加工车间的产线布局里，这类摆臂式上下料装置通常布置在单台冲压工位或者多机连线冲压线的相邻工位之间，替代人工完成板材毛坯、冲压半成品的取放与转序动作，适配家电钣金、汽车覆盖件小件、五金冲压件的批量生产场景，能有效规避人工上下料过程中误操作引发的冲床安全事故，同时把单工位上下料的动作节拍压缩到人工操作的三分之一以内，稳定匹配高速冲床的连续生产节奏。从结构设计逻辑来看，整套装置采用立柱式支撑架构，底部为方管焊接的安装基座，基座通过膨胀螺栓与车间地面固定，安装时需要预留基座周边至少600mm的操作维护空间，基座上方设置回转支承结构，承担整个摆臂的水平回转动作，回转驱动采用伺服电机搭配精密行星减速机的组合，可实现0-180度范围内的任意角度启停定位，重复定位精度控制在±0.2mm以内，完全满足冲压工位上下料的对位精度要求。

　　摆臂部分采用铝合金型材拼接的轻量化结构，在保证结构刚性的前提下尽可能降低运动惯量，臂端安装真空吸盘组或者气动夹爪，可根据板材的材质、厚度、表面质量要求更换不同的末端执行件：针对表面质量要求高的冷轧钢板、不锈钢板材，采用丁腈橡胶材质的真空吸盘，避免取料过程中划伤工件表面；针对厚度超过3mm的热轧板材或者成型后带翻边结构的冲压件，可更换为气动夹爪，通过夹持工件边缘完成取放动作，夹持力可通过气源压力调节，避免夹伤工件。竖直方向的升降运动采用线性导轨搭配滚珠丝杠的传动结构，由独立的伺服电机驱动，可根据冲压模具的开合高度调整取料、放料的竖直行程，行程范围通常在0-300mm之间，适配不同闭合高度的冲压设备安装需求。

　　设计过程中重点考虑了动作路径的避障需求，摆臂的回转速度、升降速度均可通过参数单独调整，在靠近冲床模具区域时自动切换为低速运行模式，避免臂体或者末端工件与模具发生碰撞，同时在基座、臂体的关键位置设置硬限位块与行程开关，作为电气限位失效后的最后一道安全防护。整套装置的电控系统集成在立柱侧方的电控箱内，安装时需要预留电控箱的开门操作空间，同时可通过IO信号与冲床的控制系统完成联锁：当冲床滑块运行到上止点且安全门打开时，装置才会启动取料动作，取料完成后发出信号给冲床，触发下一次冲压循环，不需要人工干预即可完成连续的上下料作业。从安装边界来看，整套装置的占地投影尺寸约为1200mm*800mm，竖直方向最高高度约为1800mm，不需要对现有冲压车间的地面做特殊处理，只要地面平整度误差在5mm/m以内即可完成安装固定，气源接口设置在基座侧方，接入0.5-0.7MPa的压缩空气即可满足末端执行件的用气需求，供电采用三相380V工业用电，整机额定功率约为2.5kW，能耗远低于多轴关节机器人，适合中小型冲压加工企业的产线自动化改造场景。

　　在实际应用中，这类摆臂装置相比多轴关节机器人，采购成本仅为后者的三分之一左右，同时维护难度更低，一线操作人员经过简单培训即可完成日常的参数调整与易损件更换，不需要配备专门的机器人运维人员，在小吨位冲床的单工位上下料、相邻两台冲床之间的短距离工件转序场景下，具备极高的投入产出比。结构设计时还预留了扩展接口，可根据产线需求增加工件检测传感器、双工位料架对接模块，实现从毛坯料堆自动取料、冲压完成后自动码垛的全流程无人化作业，适配多品种小批量的冲压生产需求，更换产品时只需要调整吸盘的安装位置、修改几个运动路径参数即可完成换型，换型时间不超过15分钟，不会占用过多的生产准备时间。
