四工位顶针测试架结构设计方案

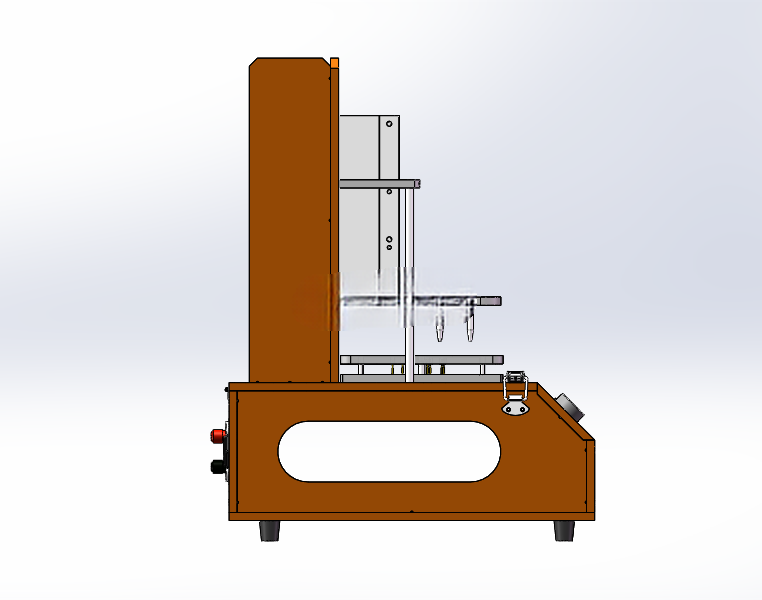

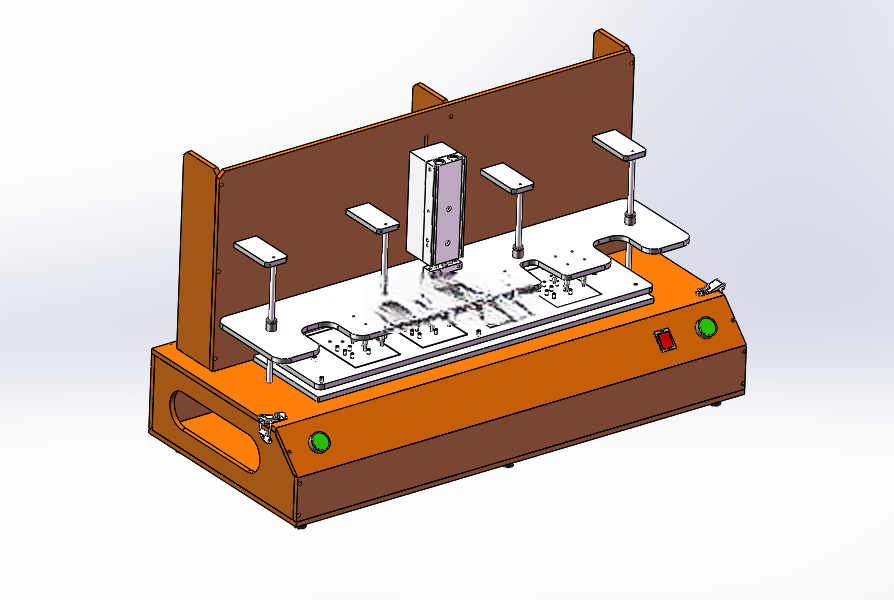

　　在消费电子、小型五金零部件、连接器类产品的产线终检环节，这类多工位顶针测试架是接触式导通、耐压、行程类检测工序的核心工装，区别于单工位逐件检测的低效模式，四工位并行的结构设计可匹配产线120-180件/小时的节拍要求，适配流水线旁的人工上下料作业场景，无需额外搭建大型机架即可嵌入现有产线工位，占用空间仅为同产能单工位测试台的40%左右。设备主体采用分层式结构布局，底部为机架承托层，采用电木板作为主体安装基板，兼顾绝缘性能与结构刚性，底部设置四个可调式橡胶脚杯，可适应车间地面10mm以内的平整度偏差，安装时无需额外打膨胀螺栓固定，脚杯调节范围0-15mm，可根据操作人员身高调整作业面高度，适配750-900mm的标准站立作业面高度要求。中部为测试执行层，横向等距排布四个独立的测试工位，每个工位配置独立的导向光轴与顶针安装座，顶针座采用快拆式卡槽设计，更换不同规格测试顶针时无需拆卸整体结构，仅需松开侧面紧定螺钉即可完成顶针模组更换，单工位换型时间可控制在5分钟以内，适配多品种小批量的柔性生产需求。工位之间设置等距分隔挡条，避免上下料时不同工位的待检产品发生混料，挡条高度20mm，刚好高出待检产品放置面5mm，不会干涉操作人员取放件的动作路径。

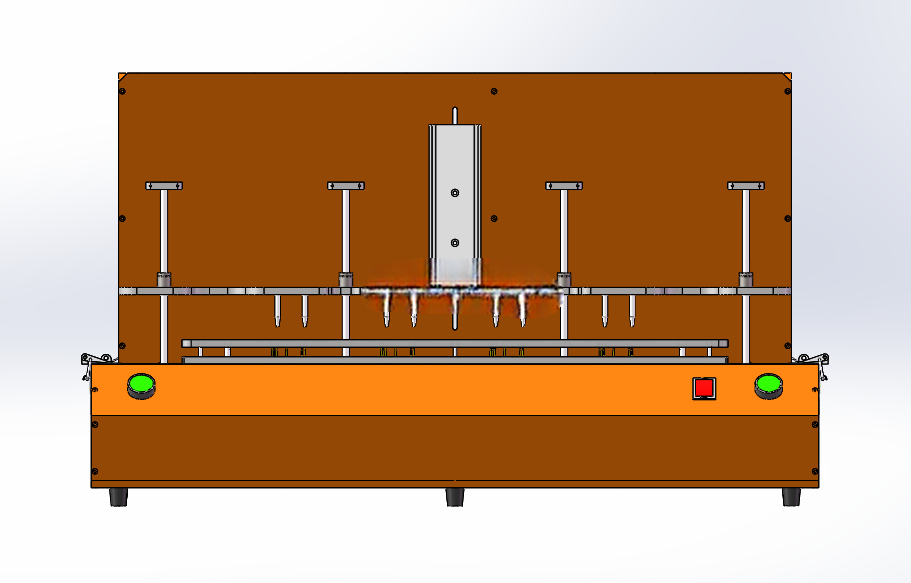

　　上部为驱动安装层，中间位置布置竖向驱动气缸，气缸活塞杆端连接整排压合横梁，横梁下方对应每个工位的测试点位置预留顶针安装孔位，压合行程通过气缸尾部的磁性开关进行限位，行程范围0-100mm，可根据不同待检产品的高度调整下压位置，避免压合过度损坏产品或压合不到位导致测试接触不良。设备操作面板布置在机架前侧的橙色安装条上，左右两侧分别设置绿色启动按钮，中间布置红色急停按钮，采用双按钮启动的安全设计，必须操作人员双手同时按下启动按钮设备才会执行下压测试动作，避免单按钮误触导致的压手风险，急停按钮按下后气缸会立即复位，切断气路与测试回路，保障作业安全。

　　设计过程中优先考虑了测试接触的一致性问题，压合横梁采用直线轴承配合两侧导向光轴进行运动导向，光轴直径12mm，表面镀硬铬处理，摩擦系数低且耐磨性能优异，保证横梁下压过程中四个工位的下压平面度误差控制在0.05mm以内，避免出现个别工位顶针接触压力不足或压力过大的情况，每个顶针安装位置预留0.2mm的浮动间隙，可补偿待检产品本身的平面度误差，保证每个测试点都能可靠接触。气路部分采用内置式布局，所有气管都布置在电木板基板的背面，不会裸露在作业区域，避免气管剐蹭待检产品或影响操作人员作业，气路进气端设置调压过滤器，可根据测试需求调整下压压力，压力调节范围0.1-0.6MPa，适配不同硬度待检产品的测试压力要求。

　　测试回路的接线全部隐藏在机架内部，每个工位的测试线通过快插航空插头与外部测试仪器连接，换型时仅需插拔对应插头即可完成线路切换，无需重新接线。设备的安装边界尺寸控制在长800mm、深300mm、高600mm以内，可直接放置在标准宽度的流水线工作台上，不需要额外的安装支架，整体重量约35kg，两名操作人员即可完成搬移布置。在实际使用场景中，这类测试架可配套导通测试仪、耐压测试仪等检测仪器，完成PCB板、连接器、小型传感器等产品的引脚接触性能测试，四个工位可同时放置四个待检产品，一次压合即可完成四个产品的同步测试，测试完成后气缸自动复位，操作人员取下已测产品放置到对应料盒，再放入新的待检产品即可进入下一个测试循环，相比单工位测试架，作业效率可提升3倍以上，同时减少了操作人员的重复动作频次，降低长时间作业的疲劳度。结构设计时充分考虑了长期使用的维护便利性，所有导向部位都预留了注油孔，可定期加注润滑脂保证运动顺畅，易损件如顶针、密封圈都采用标准件，可直接从市场采购更换，不需要定制加工，降低后期维护成本。电木板主体的绝缘性能可满足耐压测试的高压绝缘要求，避免测试过程中出现漏电风险，所有金属结构件都做了倒角处理，没有尖锐棱角，避免操作人员取放件时被划伤。
