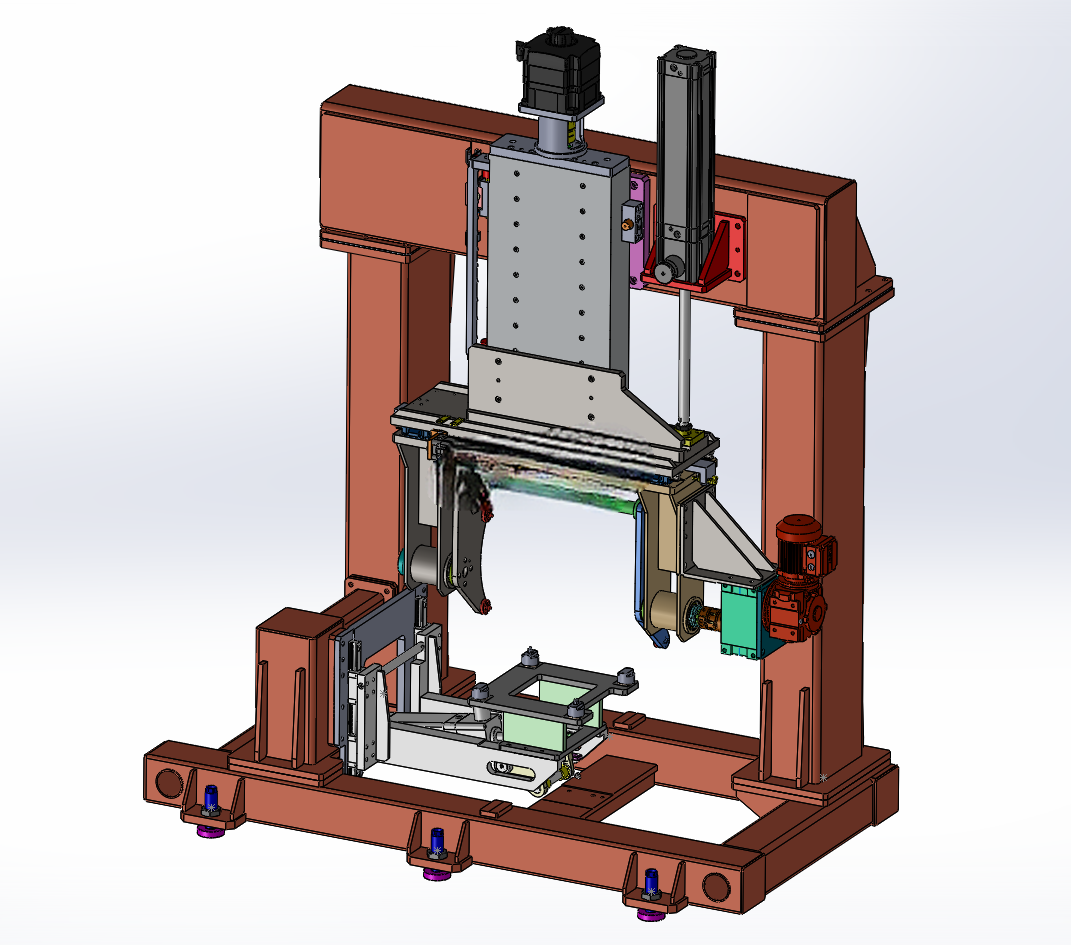

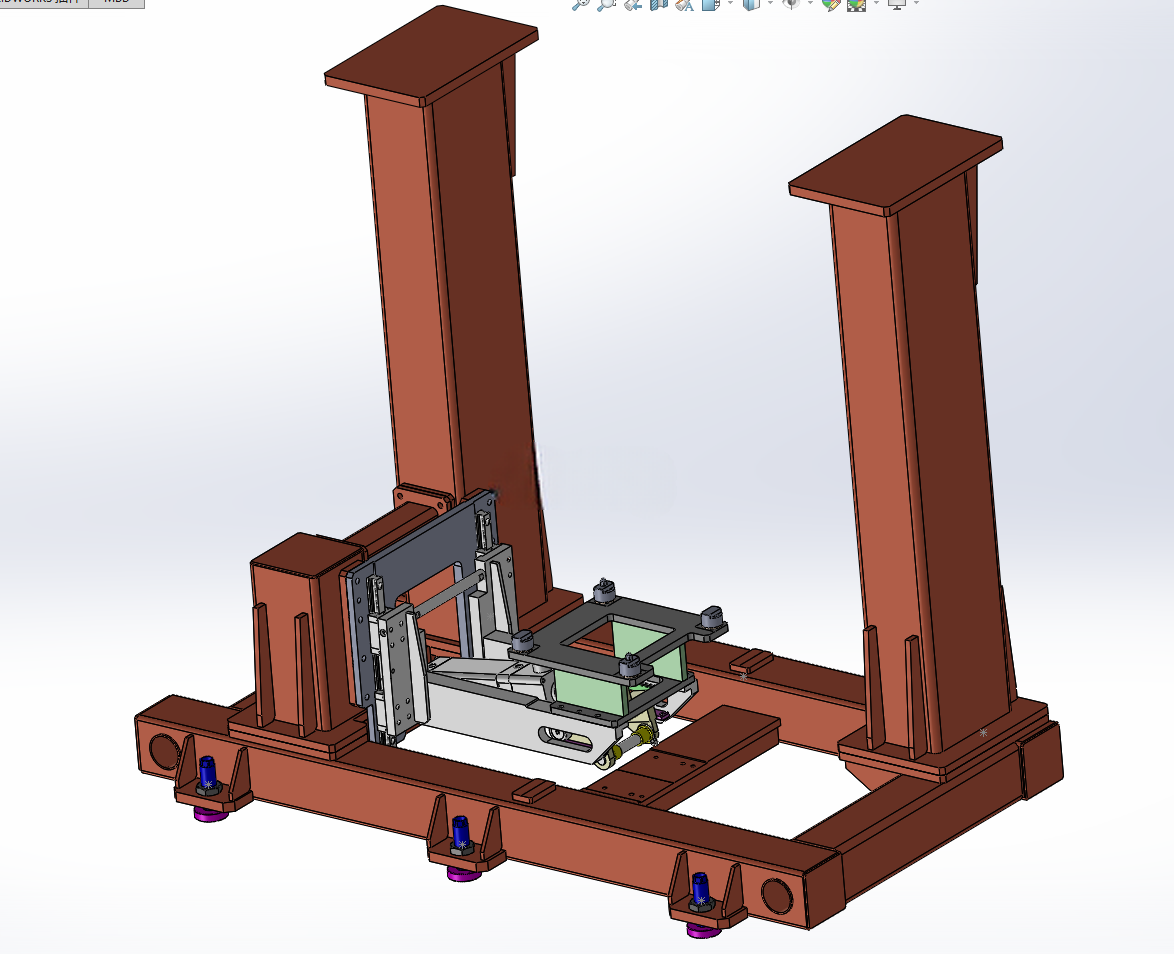

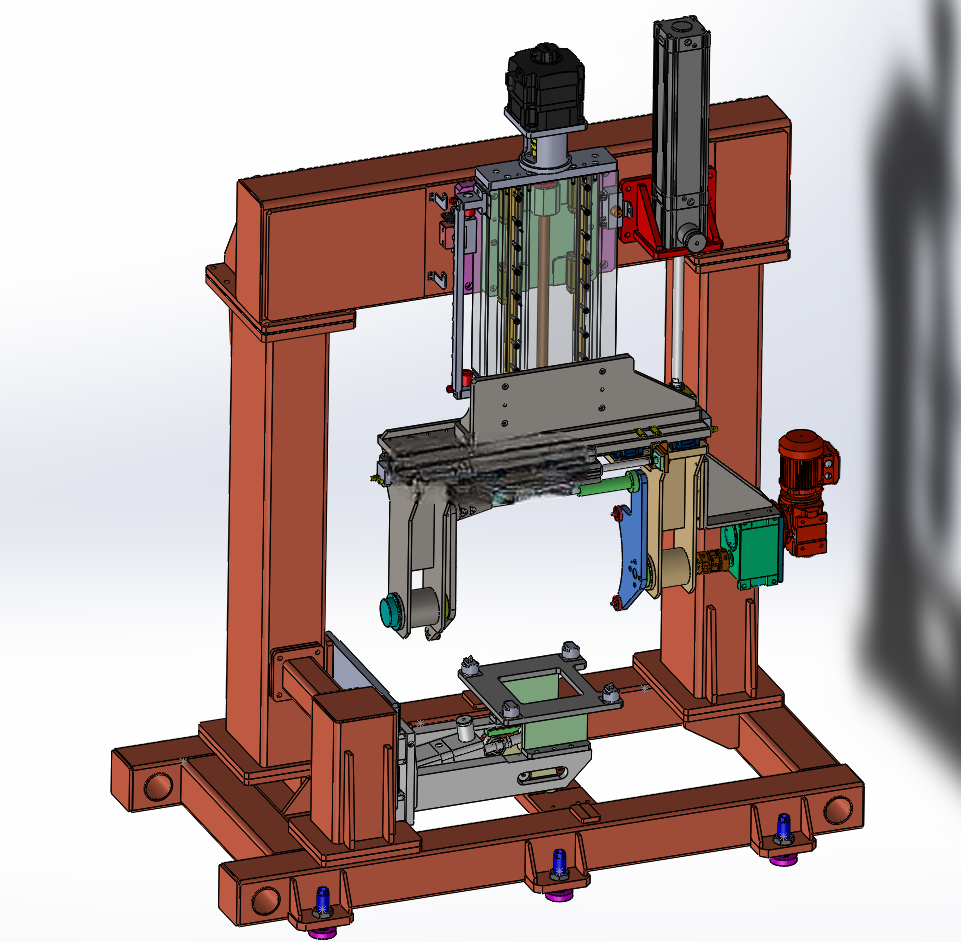

设备整体采用双立柱门架式承载结构,底部为一体化焊接的框型底座,底座上预设的安装孔位可以匹配车间预埋的膨胀螺栓,也可以搭配高度可调的膨胀螺钉地脚,在地面平整度存在偏差的安装场景下,通过地脚的微调实现工作面的水平校准,不需要额外加工设备安装基础,适配老车间改造、临时产线搭建的灵活部署需求。底座上方的双立柱采用厚壁矩形型钢焊接而成,立柱内侧布置线性导向副,为升降滑台的上下移动提供精准导向,避免升降过程中出现偏载卡滞;立柱顶部设置安装法兰面,可以根据产线需求加装顶部防护盖板或者辅助吊装接口,方便后期维护时的部件吊装。在汽车动力总成制造的机加、装配工序段,缸体作为核心基础零部件,其工序间流转、姿态调整的效率直接影响整线节拍,这类重载工件的翻转作业如果依赖人工配合行车完成,不仅存在工件磕碰、人员砸伤的安全隐患,姿态调整的精度也无法满足自动化产线的定位要求,这款翻转升降工位就是针对发动机缸体的工序转位需求开发的专用承载设备。从实际产线布局来看,这类工位通常设置在缸体粗加工后去毛刺、主轴承盖装配、水套密封性检测等工序的衔接位置,需要匹配上下游辊道的输送高度,同时要兼容不同系列缸体的夹持尺寸,避免频繁更换工装带来的停线损失。
核心的执行单元集成在升降滑台上,滑台的升降动作由气缸驱动,相比液压驱动方案,气缸驱动不需要配套液压站、油路管路,车间现场部署更整洁,维护成本更低,动作响应速度也更快,适合短行程的频繁升降作业;翻转机构同样采用气缸作为动力源,配合齿轮齿条或者摆臂结构实现工件的180度姿态翻转,翻转到位后设置拐点式防坠落顶升定位结构,这个结构属于机械硬限位防护,即使出现气源压力波动、管路泄漏的异常情况,也能通过机械自锁结构托住滑台,避免工件下坠引发安全事故,相比单纯的气路自锁、电气联锁,机械防坠结构的可靠性更高,符合重载作业工位的安全设计规范。夹持夹具部分采用可调节式结构设计,夹持面设置聚氨酯缓冲垫,避免刚性夹持对缸体加工面造成压伤、划痕,夹具的夹持范围可以通过调节安装位置实现尺寸适配,不需要更换整套夹具就能覆盖一定尺寸区间内的不同型号发动机缸体,提升了工装的通用化率。从安装边界来看,设备的整体占地尺寸控制在双立柱外侧轮廓范围内,底座下方预留了足够的空间可以布置输送辊道或者工件顶升机构,不会和上下游的输送设备产生空间干涉;设备的总高度根据翻转行程设计,翻转过程中工件的最大回转半径不会超出立柱外侧范围,不需要额外预留过大的周边安全空间,适合产线紧凑布局的场景。
在建模细节上,所有焊接结构的焊缝、安装螺栓孔、气缸安装座、导向副的连接位置都做了还原,地脚调节的螺纹结构、夹具的调节腰型孔、定位销孔这些细节都有体现,结构设计上充分考虑了加工工艺性,所有焊接件的板材厚度都匹配常规的下料、焊接加工能力,安装孔位的设计也符合通用机械的设计规范,没有出现无法加工的特殊结构。这类翻转工位的设计核心是在保证承载安全的前提下,尽可能提升动作效率和适配性,双立柱的结构相比单悬臂结构,承载刚性更好,重载下的形变更小,翻转过程的运行更平稳,不会因为偏载出现立柱晃动的情况;可调地脚的设计降低了对车间地面的施工要求,对于很多没有做高精度设备基础的装配车间来说,能大幅缩短安装调试周期。
在实际使用中,这类工位还可以搭配工件到位传感器、夹紧确认传感器,接入产线的PLC控制系统,实现和上下游设备的信号联锁,完全融入自动化产线的作业流程,不需要人工干预就能完成工件的升降、翻转、定位全流程动作,相比传统的人工辅助翻转作业,不仅作业效率能提升数倍,也彻底规避了重载工件翻转过程中的安全风险。夹具的尺寸调节结构采用腰型孔配合锁紧螺栓的设计,调节时只需要松开锁紧螺栓,调整夹块的位置后重新锁紧即可,不需要复杂的调试过程,现场操作人员经过简单培训就能完成不同型号产品的切换作业,降低了工装切换的操作门槛。防坠落结构的拐点设计是整个设备安全设计的核心,当滑台上升到作业高度后,顶升机构会自动伸出,卡入滑台下方的定位槽内,形成刚性支撑,这个动作和升降动作做了气路联锁,只有顶升定位完全到位后,翻转动作才能启动,从逻辑上避免了未定位就翻转的误操作风险。
