二维码激光刻印单机自动化生产设备

　　这款设备面向工业产线的产品标识追溯环节设计，主要应用于电子元器件、小型五金件、塑胶结构件的表面二维码永久刻印场景，适配离散制造车间的单机离线作业或产线旁接驳工位，可独立完成工件的激光打标全流程，无需额外配套外接除尘或上下料辅助单元。设备整体采用柜式集成结构，底部配置万向带刹脚轮，可根据车间布局调整摆放位置，单台设备占地宽度约750mm、深度约800mm、高度约1100mm，安装时仅需预留后侧150mm的散热维护空间、前侧800mm的操作维护空间即可，无需预埋固定地脚，适合多工位轮转的柔性生产场景。

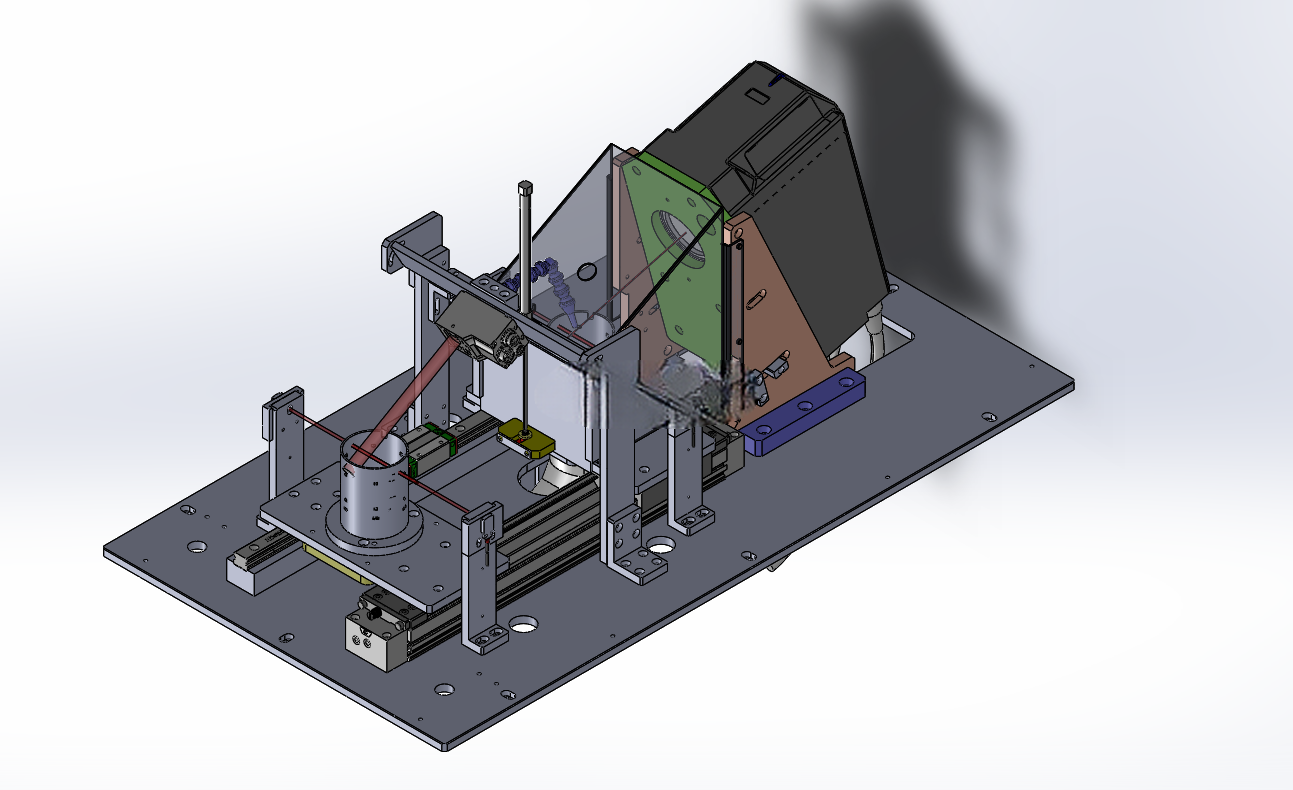

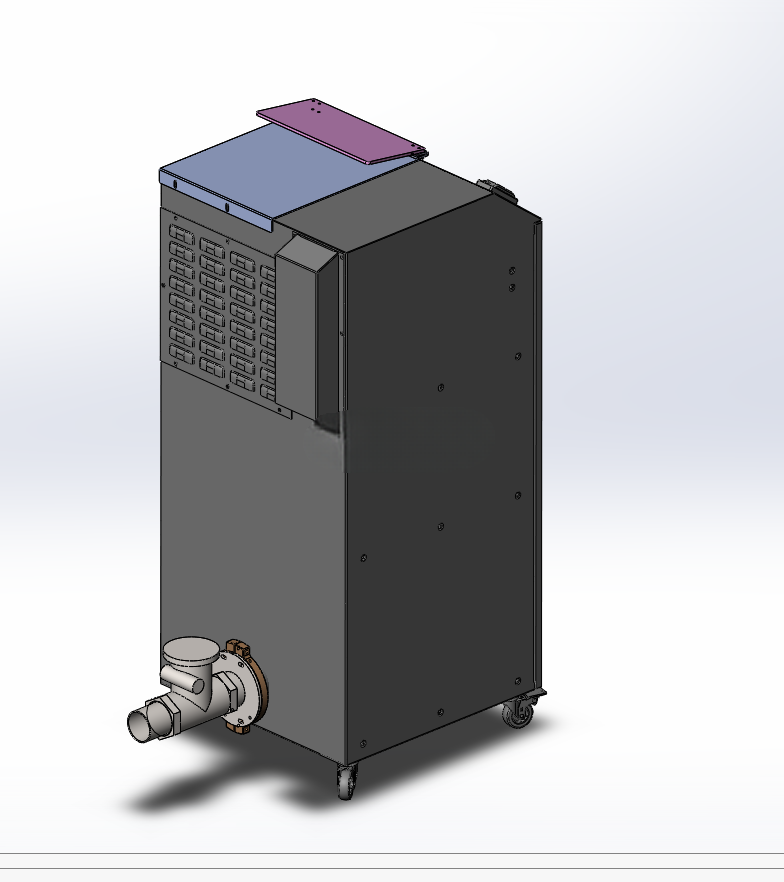

　　设备的功能模块采用分层集成设计，下部柜体为机架主体，采用2.0mm冷轧钢板折弯焊接成型，内部集成激光发生器、电控系统、吸尘风机、气动控制元件，柜体侧面开设阵列式通风散热孔，保障长时间连续作业时内部元器件的工作温度处于额定区间；上部为作业执行区，集成激光刻印头、双工位直线滑轨、随动吸尘口、上部防尘罩，其中双工位滑轨采用线性导轨搭配同步带传动，单工位行程300mm，可实现两个工位的交替上下料与刻印作业，减少设备待料等待时间，提升作业节拍。随动吸尘口设置在工件摆放位下方，通过柔性风管连接柜体内部的集尘单元，吸尘口可跟随滑轨上的工件载台同步移动，在激光刻印作业时实时吸除刻蚀产生的烟尘与碎屑，避免烟尘附着在激光镜头表面影响刻印精度，同时防止车间内粉尘扩散。上部防尘罩采用透明亚克力与金属框架组合结构，通过气缸驱动实现自动开合，作业时罩体闭合可阻挡激光散射，保护操作人员眼部安全，上下料时气缸驱动罩体抬起，预留足够的操作空间。

　　设备正面侧方设置伸出式工件接驳口，可对接小型输送线实现工件的自动流转，也可作为人工上下料的定位接口，接驳口处设置定位销与快速夹装结构，可快速更换不同规格的工件载具，适配多品种小批量的生产需求。操作屏采用悬臂式安装在柜体侧方，可根据操作人员的站立位置调整角度与高度，界面集成参数设置、作业计数、故障报警、状态监控功能，操作人员无需打开柜体即可完成常规参数调整与设备状态查看。

　　从设计逻辑上，这款设备优先考虑了生产现场的实用性，没有冗余的装饰结构，所有外露部件均采用圆角过渡，避免车间作业时的磕碰风险；气路与电路全部采用内藏式布线，柜体内部设置独立的线槽与气路固定支架，方便后期维护时的线路排查；集尘单元的滤芯设置在柜体侧方的快拆门内，无需移动设备即可完成滤芯更换，降低日常维护的工作量。设备的驱动全部采用气缸作为执行元件，相比伺服驱动方案成本更低，维护更简单，适合固定节拍的刻印作业场景，气动回路设置节流阀与磁性开关，可精准控制防尘罩的开合速度与位置，避免动作冲击产生的噪音与部件损耗。

　　在实际投产使用中，这款设备可适配20W、30W两种功率的光纤激光发生器，可在金属、塑胶、阳极氧化表面刻印清晰度达到C级标准的二维码，识别率稳定在99.8%以上，满足工业产品追溯的标识要求；随动吸尘口的风速设计为12m/s，可完全吸除激光刻蚀产生的微米级烟尘，设备运行时的工位旁粉尘浓度符合车间职业健康标准；双工位交替作业的模式下，单台设备的作业节拍可达6秒/件，相比单工位设备效率提升近40%，适合中小批量零部件的标识加工需求。设备的机架部分经过时效处理，焊接后整体平面度误差控制在0.5mm以内，保证滑轨安装的平行度，避免长期运行后出现滑轨卡顿、定位精度下降的问题；所有外露金属表面均经过喷塑处理，耐油污、耐划伤，适合车间多油污、多粉尘的作业环境。
