高架龙门式四轴自动化焊接机械臂结构

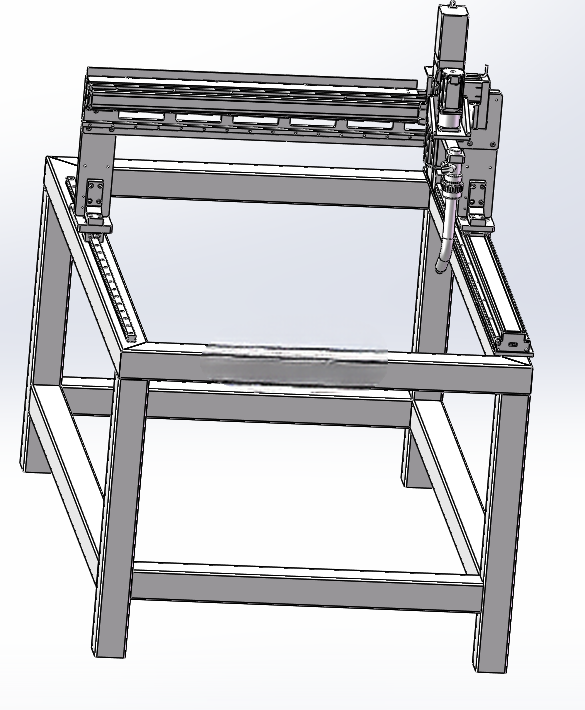

　　在重型钢结构、工程机械构件、大型箱体类零部件的焊接加工场景中，传统落地式焊接机械臂往往受限于作业半径，难以覆盖大尺寸工件的长焊缝连续焊接需求，高架龙门式的轴系布局恰好能解决这类工位覆盖的痛点。这套四轴焊接执行机构采用高架龙门挂载的安装形式，将焊接末端执行器通过多轴联动结构悬挂在龙门横梁的移动滑台上，相比地面固定安装的焊接机器人，其作业范围可以沿龙门轨道方向拓展，能够适配长度数米到十余米的长直焊缝、环装分布焊缝的自动化焊接作业，常见于船舶分段制造、工程机械结构件焊接、重型货架生产、轨道交通部件加工等需要大作业范围的焊接工位。

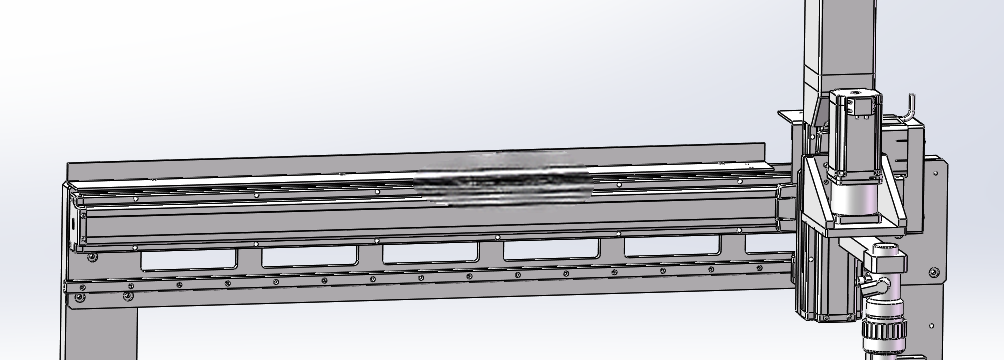

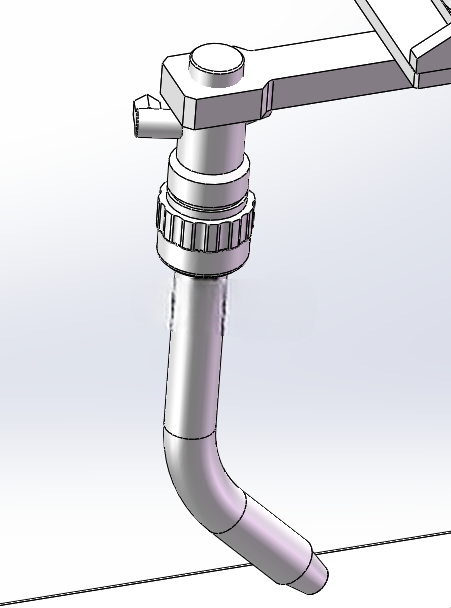

　　从功能特性来看，该四轴结构分别承担不同方向的运动调节：龙门横梁上的水平移动轴负责焊枪沿工件长度方向的长距离进给，垂直升降轴适配不同高度工件的焊接位置调整，弯臂结构的两个回转轴则负责焊枪姿态的多角度调节，能够让焊枪以合适的干伸长度、焊接角度对准焊缝位置，满足平焊、角焊、立焊等多种焊接位置的姿态要求。末端的焊枪夹持部位设计有快换接口结构，可适配不同规格的气保焊、氩弧焊焊枪，也可根据工艺需求加装焊缝跟踪传感器的安装位，配合外部传感设备实现焊缝的实时纠偏，降低工件装夹精度不足带来的焊接缺陷风险。弯臂段的管线布局采用内置式走线设计，将焊接电缆、保护气气管、控制信号线从臂体内部穿过，避免焊接过程中焊渣飞溅、工件剐蹭对管线造成损伤，同时也减少了外部管线对运动范围的干涉，让臂体在回转过程中不会出现管线拉扯、缠绕的问题。

　　设计过程中，首先针对大跨度焊接场景的负载需求做了轴系刚度匹配，臂体的弯管段采用变截面结构设计，在靠近回转基座的位置采用更大的截面尺寸保证结构刚性，靠近末端的位置适当缩小截面降低运动惯量，平衡了结构强度和运动灵活性。各回转关节处采用密封式轴承座结构，能够阻挡焊接过程中产生的金属粉尘、焊渣飞溅进入关节传动部位，延长传动部件的维护周期，关节处的限位结构做了软限位加硬限位的双重设计，避免轴系超程运动造成设备碰撞、管线拉扯的问题。安装边界方面，该机械臂的挂载接口适配标准的龙门滑台安装面，安装时需要保证龙门横梁的水平度误差在允许范围内，避免滑台移动过程中出现卡滞、位置精度偏差；臂体垂直升降的行程范围预留了足够的安全距离，最低作业位置可适配放置在低位工装的工件，最高位置不会与龙门横梁的上部结构产生干涉；两个回转轴的运动范围覆盖了焊枪所需的全部焊接姿态，在最大伸展位置时，末端焊枪的位置重复精度可满足常规熔化极气体保护焊的工艺要求，不需要额外增加外部轴即可完成大部分常规焊缝的焊接作业。

　　实际应用中，这套结构可直接挂载在现有龙门式焊接机架的移动滑台上，不需要对车间地面做额外的设备基础改造，相比采购整套龙门焊接机器人能够大幅降低工位改造成本；四轴的运动控制逻辑相对简单，可适配主流的焊接机器人控制系统，也可通过PLC搭配运动控制模块实现点位控制、直线插补、圆弧插补等焊接运动轨迹，对于结构相对规则、焊缝分布规律性强的工件，能够快速完成示教编程投入批量生产。臂体的防护结构针对焊接场景做了专门优化，所有外露的非运动面都可加装耐高温的防护板，阻挡焊渣飞溅附着在臂体表面，日常维护只需要定期检查关节处的密封状态、润滑脂状态即可，不需要频繁拆解维护。在焊接作业过程中，臂体的运动速度可根据焊接工艺参数匹配调节，在空程移动时可提高移动速度缩短工位辅助时间，在焊接作业时可保持稳定的行走速度保证焊缝成型质量，配合龙门架的长距离移动能力，可一次性完成长焊缝的连续焊接，减少焊接过程中的起弧、收弧次数，降低焊缝接头处的缺陷概率，提升整体焊接质量的稳定性。
