油缸焊接专用环缝焊机结构设计

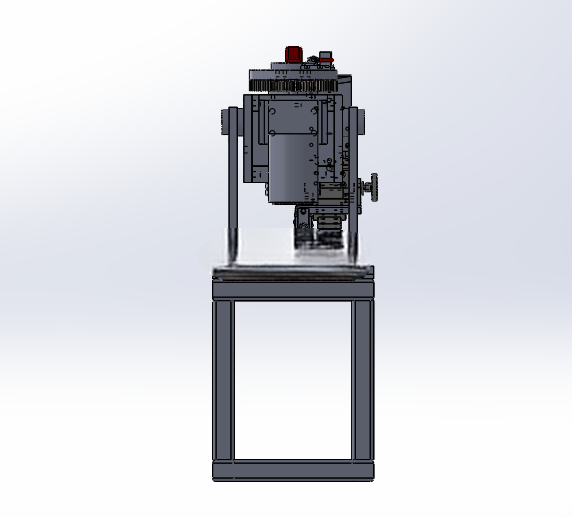

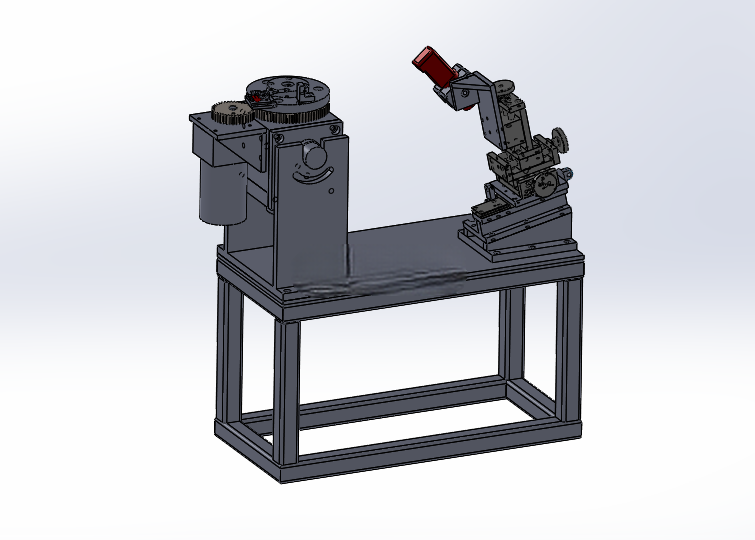

　　在液压元件制造、压力容器加工、管道预制等生产场景中，环形焊缝的焊接质量直接决定工件的承压能力与密封可靠性，传统人工焊接环缝时，焊枪走枪轨迹一致性差、焊接参数波动大，很容易出现焊穿、未熔合、焊缝余高不均等缺陷，后续返修成本高，也难以满足批量生产的节拍要求，这款环缝焊机正是针对这类环形焊缝焊接需求开发的专用加工设备。设备采用工件旋转、焊枪固定的作业逻辑，和传统焊枪绕工件回转的结构相比，这种设计能大幅简化焊枪端的走线布局，焊接电源、保护气路不需要随回转机构反复扭转，既降低了管线磨损带来的故障风险，也能让焊接参数的传输更稳定，尤其适配油缸缸筒与端盖、管道对接接头这类轴对称回转工件的环缝焊接作业。从结构布局来看，设备采用立式框架结构，底部为方管焊接成型的机架底座，作为整台设备的安装承载基础，机架台面预留了工装夹具的安装接口，可根据不同直径、不同长度的工件更换适配的三爪卡盘或者专用定位工装，夹具的回转轴线与焊枪的进给方向做了同轴度校准设计，安装时只需要将工件夹持到位，就能保证焊缝的回转中心与设备驱动中心重合，避免焊接过程中出现焊缝偏移。上部的焊接机头集成在垂直升降滑台上，可根据工件的高度尺寸调整机头的上下位置，适配不同长度规格的工件加工，滑台采用线性导轨导向、丝杠传动的结构，调整时的定位精度能控制在0.1mm以内，调整到位后通过锁紧机构固定，防止焊接过程中机头出现位移。

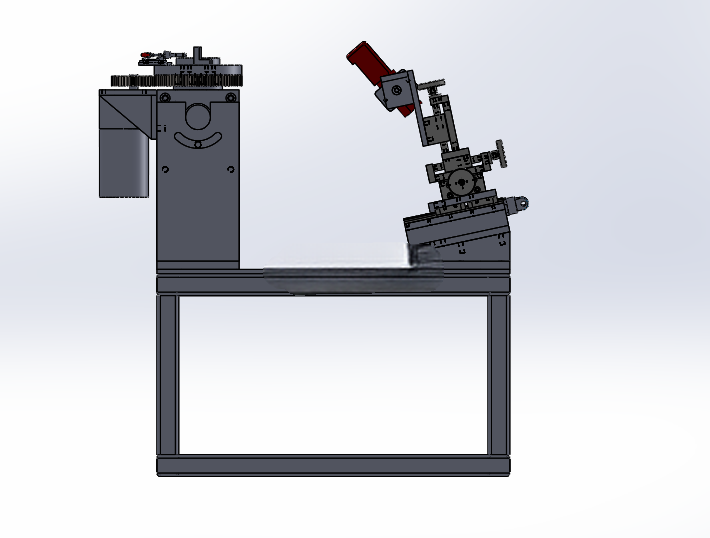

　　焊枪安装端配置了三维调整机构，可分别沿X、Y、Z三个方向微调焊枪的空间位置，能精准对准焊缝坡口中心，同时搭配二轴角度调节装置，可根据焊缝的坡口形式、工件的壁厚调整焊枪的倾斜角度与施焊角度，不管是V型坡口、U型坡口还是无坡口的薄壁工件对接，都能找到合适的焊枪姿态，保证焊接电弧能完全覆盖熔合区域，避免出现未焊透或者咬边的缺陷。驱动系统方面，工件回转采用伺服电机搭配减速机构的驱动方案，可根据不同的焊接工艺要求无级调整回转速度，匹配不同直径工件的焊接线速度要求，从薄壁小直径管件的高速焊接到厚壁大直径油缸的低速多层多道焊接，都能通过参数调整适配，回转机构的转速波动控制在2%以内，能保证整圈焊缝的焊接速度一致，避免出现局部焊缝过烧或者熔深不足的问题。

　　设备的安装边界设计充分考虑了车间现场的布局需求，整体占地面积控制在1.2m*0.8m以内，机架底部预留了地脚螺栓安装孔，可直接固定在车间硬化地面上，不需要额外做复杂的设备基础，供电接口、保护气接口都集中布置在机架侧方的走线槽内，现场安装时只需要对接对应的管线就能完成调试投入使用。从实际使用的角度来看，这款设备的结构设计做了很多实用性的优化，比如焊枪调节机构都设置了刻度标识，操作人员更换工件型号时，可根据之前记录的参数快速调整到位，减少换型调试的时间；机架内部预留了焊接电源、控制系统的安装空间，整台设备可以做成集成式结构，不需要额外搭配独立的电气柜，进一步节省车间的占用空间；焊接作业区域的周边预留了防护挡板的安装位，可加装遮光防护板，避免焊接弧光对周边操作人员造成影响。

　　和通用焊接设备相比，这款专用环缝焊机不需要操作人员手动控制焊枪走环形轨迹，只需要完成工件装夹、参数调整后启动设备，就能自动完成整圈环缝的焊接，不仅能将焊接质量的稳定性提升60%以上，还能降低操作人员的技能要求，普通操作工经过简单培训就能上岗作业，同时单道焊缝的焊接效率相比人工焊接能提升一倍以上，非常适合中小批量的回转体工件环缝焊接加工场景。在三维建模过程中，所有的结构件都按照实际加工的尺寸比例搭建，机架的方管规格、滑台的安装尺寸、调节机构的行程范围都做了1:1的还原，同时预留了标准件的安装接口，不管是用来做设备方案的演示、结构的优化改进，还是作为同类设备设计的参考原型，都能直接提取对应的结构尺寸做二次开发，建模时也充分考虑了装配的干涉问题，所有运动部件的行程范围内都做了干涉检查，保证各个调节机构动作时不会出现结构碰撞，符合实际设备的装配要求。
