大型工业袋式除尘净化装置结构设计

　　在冶金、建材、木工、粮食加工等存在大量粉尘逸散的生产车间，这类大型除尘装置是车间职业健康防护、有组织废气达标排放的核心配套设备，通常布置在产尘工位侧方或车间外部设备平台，通过管网对接各产尘点的集气罩，将含尘气体抽入设备内部完成气固分离，避免生产性粉尘直接排入大气或在车间内弥散，既满足环保排放要求，也能降低作业人员尘肺病患病风险，同时可回收部分有价值的工艺粉料。

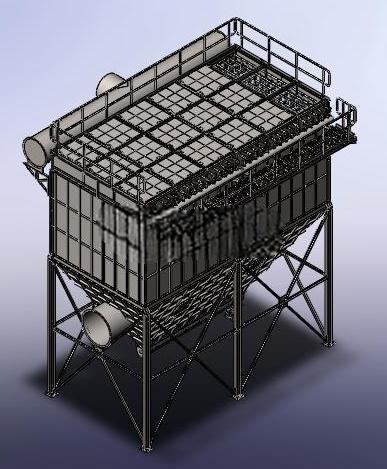

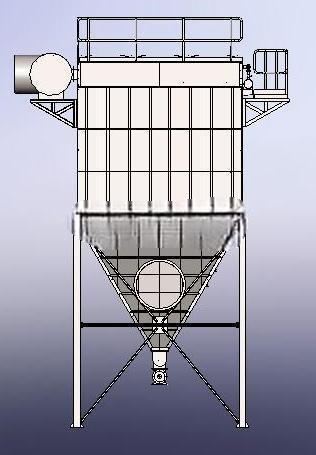

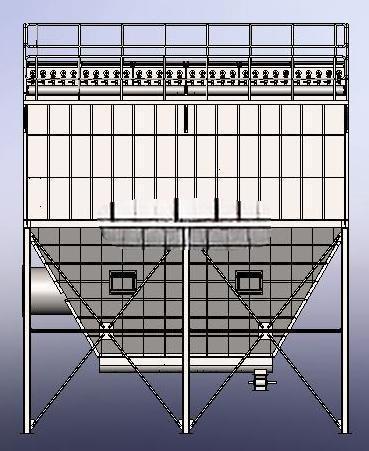

　　从结构设计逻辑来看，该设备采用上箱体、中箱体、灰斗三段式分体承载结构，上箱体布置喷吹清灰系统与净气出口，侧面预留的圆形接口对接引风机出口端，顶部设置的检修护栏满足日常运维的安全操作要求，中箱体为过滤仓室，内部阵列布置竖向安装的过滤滤袋，含尘气体从进风口进入中箱体后，大颗粒粉尘在重力作用下直接沉降进入下部灰斗，细微粉尘随气流穿过滤袋时被阻留在滤袋外表面，透过滤袋的洁净气体进入上箱体后从出风口排出。灰斗采用四棱锥收敛结构，锥角设计参考粉尘安息角参数，避免粉尘在斗壁积附架桥，底部设置卸灰阀接口，可对接螺旋输送机或卸灰阀定期排出收集的粉尘，四条支腿采用型钢焊接结构，通过斜撑强化整体抗扭刚度，支腿底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，安装时需保证设备整体垂直度偏差不超过千分之一，避免滤袋安装后出现倾斜摩擦，缩短滤袋使用寿命。

　　设备侧面设置的爬梯与顶部检修平台，可满足运维人员定期检查喷吹系统、更换破损滤袋的操作需求，进风口设置的气流分布板可避免含尘气流直接冲刷局部滤袋，造成滤袋局部磨损过快，清灰系统采用脉冲喷吹结构，可根据滤袋内外压差设定清灰周期，通过瞬间释放的压缩空气在滤袋内部形成反向气流，使附着在滤袋外表面的粉尘层脱落掉入灰斗，保证设备运行阻力维持在合理区间。

　　从安装边界来看，这类设备整体高度较高，布置时需预留顶部至少1.2米的检修操作空间，灰斗下方需预留卸灰设备的安装与维护空间，侧面进风口对接风管时需设置软连接，避免风机运行振动传递到设备本体造成焊缝开裂，设备支腿与基础之间需设置减震垫，降低运行过程中的振动传导。在进行三维建模时，各段箱体的连接法兰采用标准型钢制作，螺栓孔位统一排布，方便车间分段制作后现场拼装，滤袋安装位置的花板孔采用冲压成型，孔位公差控制在±0.5mm以内，保证滤袋安装后的密封性，避免未经过滤的含尘气体串入净气室造成排放超标。灰斗壁板根据设备容积设置加强筋，避免内部积灰过多造成壁板变形，支腿的型钢选型根据设备满负荷运行时的总重量，加上风载、雪载等户外工况载荷进行强度校核，保证极端天气下的结构稳定性。

　　在实际选型适配时，可根据车间产尘浓度、处理风量调整过滤仓室的数量，对应调整设备整体宽度与长度，滤袋长度可根据安装场地的高度限制灵活调整，在保证过滤面积满足处理风量要求的前提下，尽可能压缩设备占地面积，适配不同厂房的安装空间条件。进风口位置可根据车间风管布置方向调整到设备左侧或右侧，无需改动主体结构即可适配不同的现场管线走向，降低现场安装的改造成本。
