工业除尘用褶裥滤袋集成装置结构设计

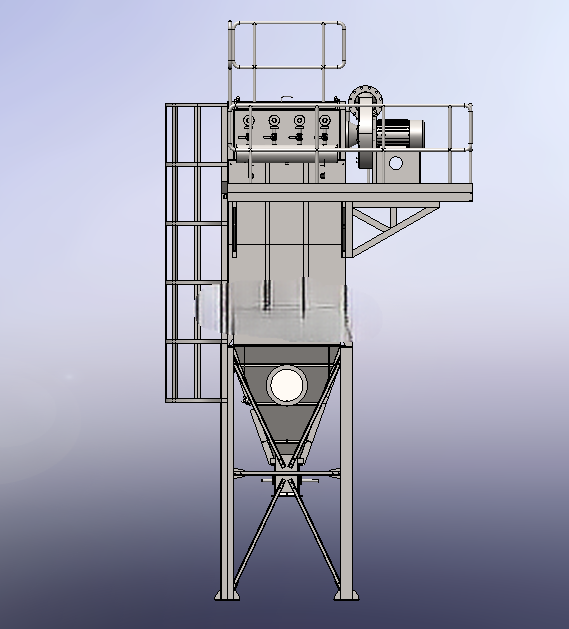

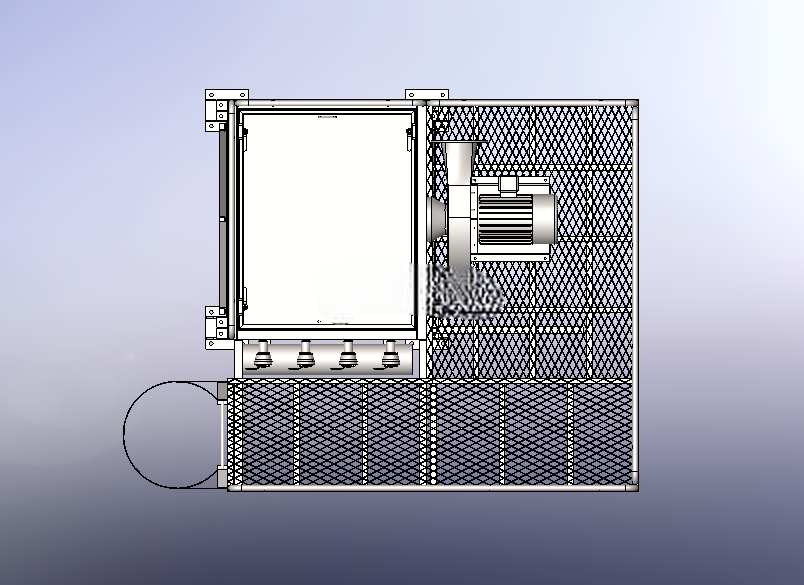

　　从结构布局来看，装置整体采用框架式集成设计，左侧预留的圆形接口是含尘气流的进风端，对接车间产尘点的吸尘罩或者分支吸尘管路，进风段没有设置复杂的导流挡板，而是直接连通下部的灰斗沉降区，大颗粒的粉尘在气流进入箱体后，依靠自身重力首先沉降到灰斗区域，减少后续滤袋的过滤负荷，避免大粒径碎屑直接冲刷滤料造成的过早磨损。右侧的网罩防护区域是装置的动力与净气输出段，内置的引风组件为整个除尘回路提供负压动力，网罩结构既可以保证动力段的散热需求，也能避免检修过程中人员误触运转部件，同时大流通面积的网罩不会产生额外的风阻，保证引风效率。在木工加工、金属打磨、粉体输送、建材生产这类持续产生悬浮粉尘的作业场景中，敞开式作业带来的粉尘扩散不仅会影响车间内作业人员的职业健康，过量的可燃粉尘聚集还存在爆燃风险，同时散落的粉尘会附着在加工设备的传动导轨、电气触点上，加速设备磨损、提升电气故障概率，因此适配产线工况的除尘装置是车间配套的核心环保设备。这套褶裥滤袋集成装置的设计，没有沿用传统圆滤袋的排布逻辑，而是针对中小风量、安装空间受限的工位除尘需求做了结构优化。

　　核心过滤段采用褶裥结构的滤袋，相比同尺寸的普通平面滤料，褶裥造型可以在有限的箱体空间内将有效过滤面积提升3倍以上，不需要额外扩大箱体尺寸就能满足设计处理风量的要求，同时褶裥之间预留的均匀间隙可以保证反吹清灰时气流能够到达每一处滤料表面，避免滤料局部积灰板结。滤袋的安装采用快压式密封结构，滤袋端部的弹性密封圈直接卡入箱体的花板孔位，不需要额外的螺栓紧固，日常更换滤袋时只需要松开压扣就能抽出旧滤袋，单条滤袋的更换时间可以控制在2分钟以内，大幅降低设备运维的时间成本。

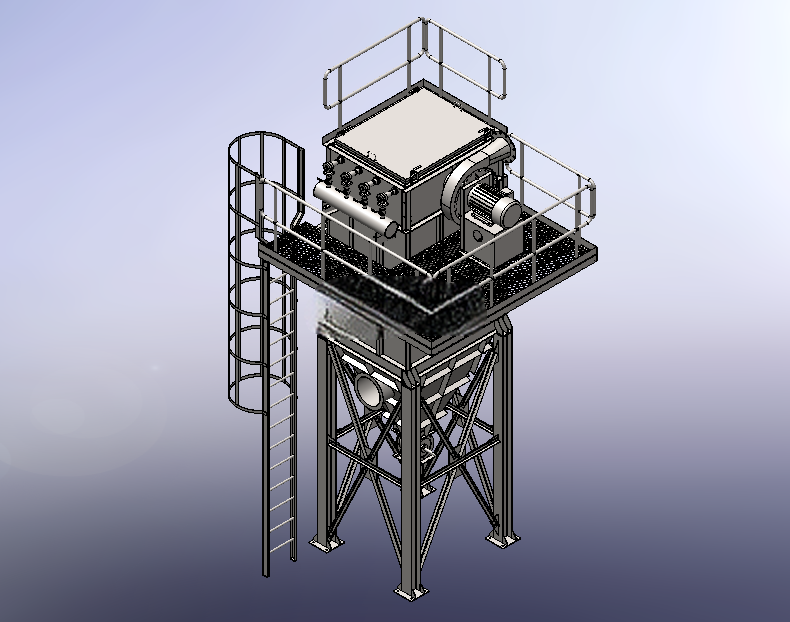

　　在安装边界的设计上，装置整体采用方箱式结构，所有连接法兰、安装吊耳都设置在箱体的主框架上，主框架采用折弯型材拼焊而成，整体刚性可以满足1.5倍额定负压下的形变要求，不需要额外做加强筋处理，设备就位时只需要保证底部支撑面水平，对接好进风管路与排风口即可投入使用，不需要复杂的现场拼装。箱体侧面设置的密封检修门采用快开式压锁结构，门体周边镶嵌连续的发泡密封胶条，关闭后可以保证箱体的漏风率控制在2%以内，日常巡检时不需要借助专用工具就能打开检修门，观察内部滤袋的积灰情况、检查灰斗的卸灰状态。

　　动力段的电机安装采用浮动式减震结构，电机与安装座之间设置橡胶减震垫，避免电机运转时的振动传递到箱体引发共振，降低设备运行时的整体噪音，实测设备满负荷运行时1米位置的噪音值可以控制在75分贝以内，不需要额外加装隔音罩就能满足车间噪音管控要求。在功能适配性上，这套装置可以根据实际产尘浓度调整滤料的选型，针对金属打磨类的湿性粉尘，可以选用防油防水的覆膜滤料，针对焊接烟尘类的细颗粒粉尘，可以选用PTFE覆膜的高精度滤料，针对木工类的纤维性粉尘，可以选用透气性更好的针刺毡滤料，不需要改动箱体的主体结构，只需要更换对应材质的滤袋就能适配不同的工况需求。装置下部的灰斗采用倾斜溜槽设计，倾斜角度大于粉尘的安息角，沉降下来的粉尘可以自动滑落到灰斗底部的卸灰口，对接集尘桶或者卸灰阀就能完成粉尘的收集，不会在灰斗内部出现积灰搭桥的问题。从气流组织的设计来看，含尘气流从进风口进入箱体后，首先经过匀流板的导流，均匀通过滤袋的外表面，过滤后的洁净气流进入滤袋内部的净气腔，再汇集到动力段排出，整个气流路径没有出现直角急转弯的结构，尽可能降低管路风阻，在相同处理风量下可以选用功率更小的引风电机，降低设备的运行能耗。
