袋装物料码垛输送生产线布局方案

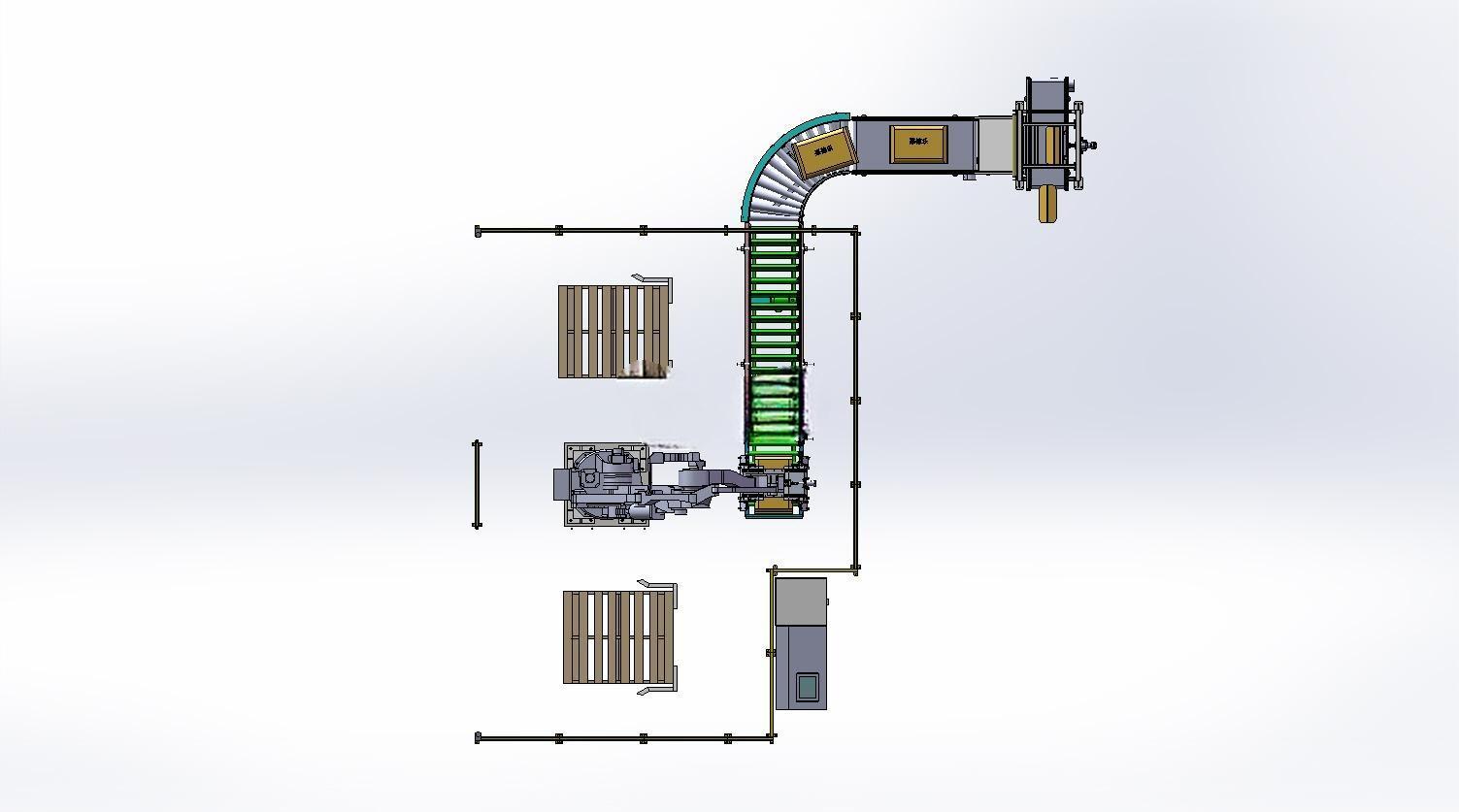

　　转弯段采用弯道皮带输送结构，根据现场厂房可用空间调整转弯半径，本次布局中采用90度转弯设计，充分利用厂房纵向空间，减少产线横向占地尺寸，弯道段的护边高度根据袋装物料的最大堆高设计，防止转弯过程中袋体滑落。经过转弯后的袋料进入整平工位，该工位配置压平结构，将装袋后存在鼓包、表面不平整的袋料压至规整状态，一方面保证后续抓取时袋体外形规整，抓取吸盘或夹爪能够稳定接触袋体表面，另一方面整平后的袋料在码垛时层间贴合更紧密，整垛物料不易出现塌垛问题。整平后的袋料输送至抓取待位区，待位区配置定位挡停机构，将袋料精准停在机器人抓取的固定坐标位置，保证机器人每次抓取的位置偏差控制在允许范围内，减少抓取失败率。这套布局针对袋装物料后段包装转运场景设计，覆盖从立袋整理到最终码垛的全流程工序，适配粮食、化工粉料、建材袋装品等多种袋装物料的后段处理需求，目前已在多个实体生产现场完成落地验证，运行稳定性符合连续生产要求。整套产线的工序逻辑按照现场物料流向排布，上游对接装袋完成的来料，首先经过立袋推倒机构将直立状态的袋料调整为平躺输送姿态，避免后续喷码、输送过程中出现袋体倾倒卡料的问题；喷码工位预留了足够的安装操作空间，可适配常规在线喷码设备的安装尺寸，喷码段输送采用平皮带结构，保证袋体输送过程中无相对滑动，喷码位置精度满足生产追溯要求。

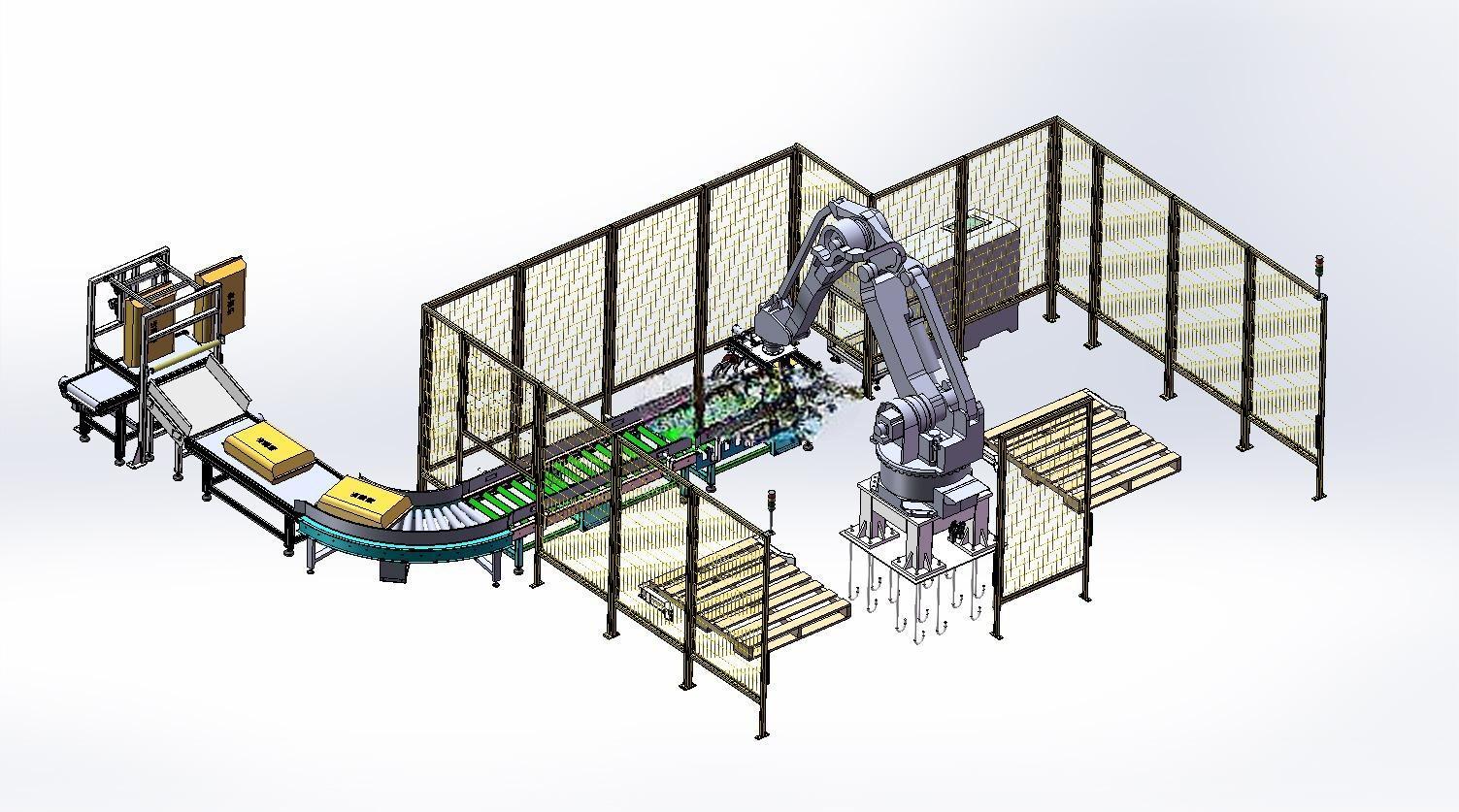

　　抓取工位适配工业机器人的作业半径范围布局，机器人安装基座的位置根据末端执行器的运动轨迹确定，保证机器人能够覆盖待位抓取区以及两侧的托盘放置位，两侧托盘位采用一用一备的布局，当其中一个托盘完成码垛后，机器人可无缝切换至另一侧托盘继续作业，配合人工或AGV完成满垛转运、空托盘上料，减少产线等待停机时间。产线两侧预留了足够的托盘存放空间，空托盘堆叠位可容纳5-8个空托盘，满垛输出位预留了叉车作业通道，通道宽度满足常规3吨叉车的转弯作业要求，无需额外调整厂房现有通道布局。输送线的机架主体采用工业铝型材搭配钣金护罩设计，支脚配置可调脚杯，可根据现场地面平整度调整输送线高度，保证各段输送面的高度差控制在2mm以内，避免袋体输送过程中出现卡滞。

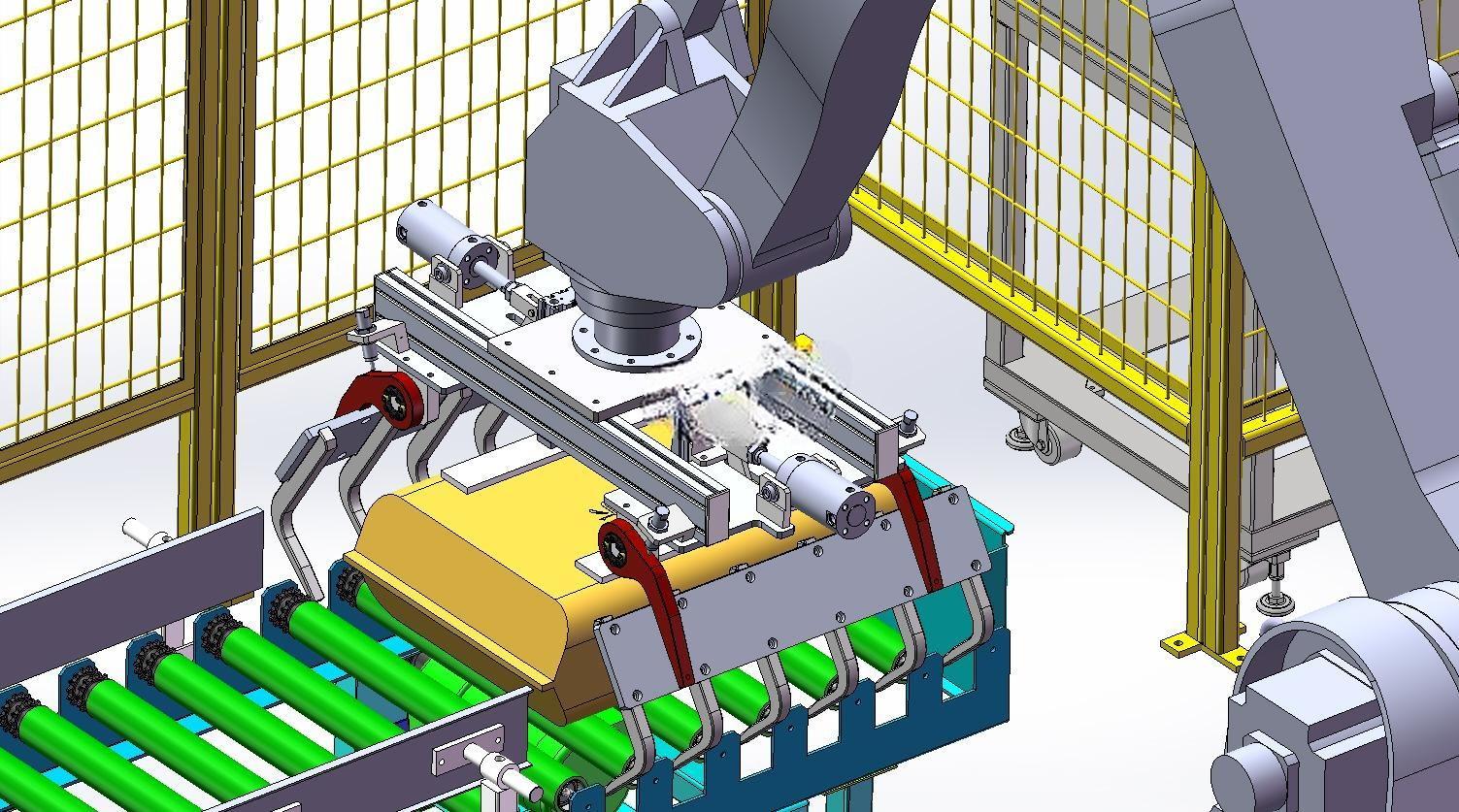

　　立袋推倒机构采用柔性拨杆设计，拨杆接触面包覆软性材质，推倒过程中不会刮破袋体表面，针对不同厚度、不同重量的袋料，可调整拨杆的摆动速度与推力大小，适配多规格袋型的生产需求。整平工位的压辊高度可根据袋装物料的厚度进行手动调节，调节范围覆盖100mm-300mm厚度的常规袋装产品，压辊采用动力驱动结构，压平过程中不会阻碍袋体正常输送。码垛端的末端执行器预留了标准安装接口，可根据袋料材质选择吸盘式或夹爪式结构，针对易漏粉的粉料袋优先采用夹爪式结构，避免吸盘吸力导致袋体变形漏料，针对颗粒料、轻质袋装品可采用吸盘式结构，提升抓取速度。

　　整套产线的电控柜布置在产线侧方的空闲位置，不占用物料输送与人员巡检通道，柜内预留了足够的IO扩展点位，可后续对接上游装袋设备、下游AGV调度系统，实现整线的全自动化联动运行。现场安装时需要注意各段输送线的对接间隙控制在5mm以内，转弯段的皮带张紧度调整至合适范围，避免长期运行出现皮带跑偏问题；机器人基座需要做预埋固定处理，保证机器人高速运行时的基座稳定性，减少运行震动对定位精度的影响。产线的安全防护方面，在机器人作业区域外围预留了安全光栅安装位，人员进入作业区域时产线可自动停机，避免安全事故，各段输送线的转动部位均配置可拆卸式安全护罩，方便日常维护检修时快速拆装。
