双工位tray盘自动上下料设备结构设计

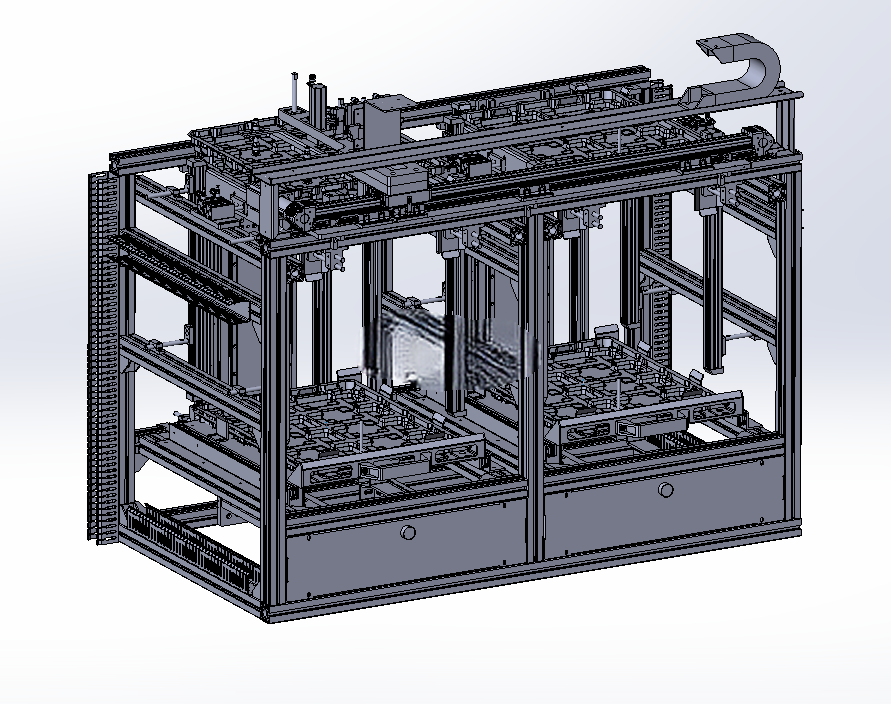

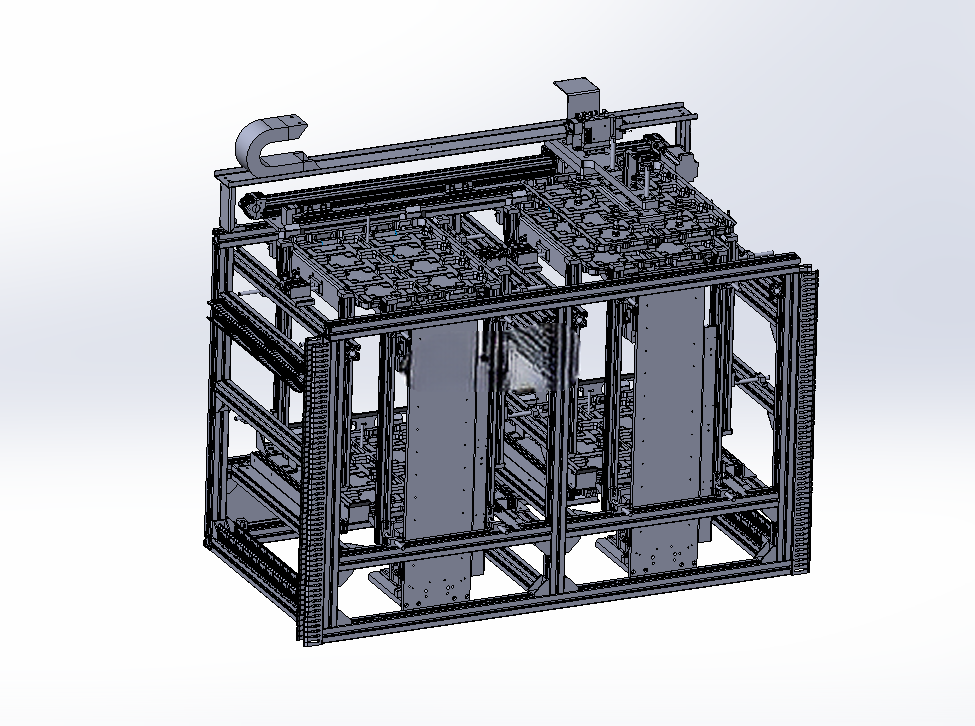

　　在3C电子、小型精密零部件的批量加工、检测工序段，tray盘作为通用载具的上下料环节长期存在人工作业强度大、叠料上料定位偏差、空盘回收效率低的痛点，这套双穴tray盘自动上下料设备正是针对这类产线痛点开发的配套结构，适配多数桌面级加工工位的侧边安装需求，无需改动现有产线主体布局即可完成对接。设备采用立式壁挂式主体框架结构，整体安装基准面为后侧的立式安装板，可直接固定在加工工位的侧方型材架或设备立壁上，整体伸出宽度控制在600mm范围内，上下料层间距预留350mm操作空间，不会占用工位正面的操作与维护通道，底部安装座设置长条形调节腰孔，可根据现场对接高度完成±20mm的上下位置微调，适配不同高度的加工设备进料口。

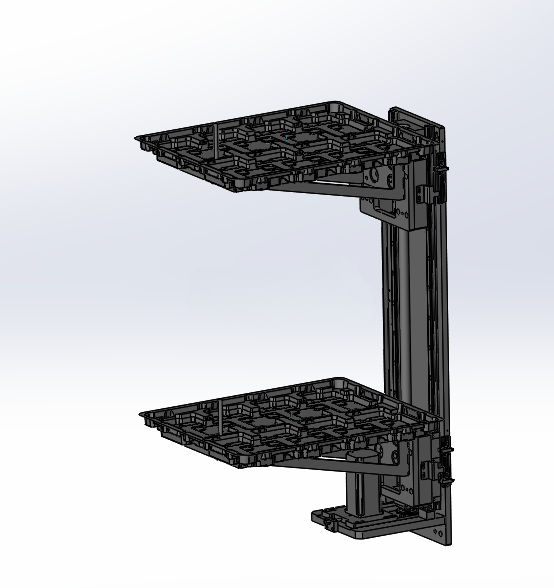

　　从功能逻辑上看，设备的上料区设置在上层托架位置，人工可一次性将整叠20层以内的待加工tray盘放置在上层托架的定位挡边内，分料机构采用托齿式分离结构，每次动作仅将最底部的单盘料盘分离并推送至前端定位工位，定位工位设置有四个锥形定位销，可对tray盘的基准孔完成精准对位，定位重复精度控制在±0.1mm范围内，完全满足协作机械手取料的位置精度要求，避免因料盘偏移导致的取料吸嘴撞件、产品夹取错位问题。当机械手将tray盘内的所有产品取走完成后，上层的滑移台会带动空盘沿着两侧的线性导轨移动至下层的空料盘承接位，承接位设置有可升降的托举结构，每承接一个空盘就下降一个料盘厚度的距离，待空盘堆叠到设定数量后，定位机构自动松开，人工可一次性将整叠空料盘从下层托架取出，完成整个上下料循环。

　　设计过程中重点考虑了料盘适配的通用性，托架上的所有定位挡边均采用可调节式安装结构，松开紧固螺丝即可根据不同尺寸的tray盘调整挡边位置，可兼容长度150mm-350mm、宽度100mm-300mm范围内的主流标准tray盘，无需更换定制工装即可快速切换生产料型。移载滑台采用同步带传动搭配线性导轨导向的结构，传动阻力小、运行噪音低，滑台运行速度可根据产线节拍在0.1m/s-0.5m/s范围内调整，最快可适配12秒/盘的高速上下料节拍，匹配多数精密加工、检测工序的生产节奏。分料机构的托齿做了防粘处理，表面做硬质氧化耐磨涂层，避免长期与tray盘边缘摩擦产生碎屑掉落到产品表面，影响产品洁净度要求。

　　设备的气路与线路均内置在立式安装板的内侧走线槽内，外部无裸露管线，避免生产过程中线缆被料盘剐蹭、被机械手拉扯导致的设备故障，各运动模组的限位位置均设置有硬限位块与光电传感器双重保护，即使传感器出现信号异常，硬限位块也能阻挡滑台超程运行，避免机构碰撞损坏。上下两层托架均设置有料盘到位检测传感器，当上层待加工料盘用完、下层空盘堆叠满时，设备会输出对应的信号给上位机，提醒人工补料或取走空盘，无需人工时刻值守查看料位状态。

　　从安装维护角度看，所有模组均采用模块化设计，分料机构、移载滑台、定位组件均可单独拆卸更换，日常维护时无需拆解整个主体框架，仅需松开对应模组的安装螺丝即可完成维护更换，降低产线停机维护时间。设备整体框架采用标准铝型材搭配钣金件拼接而成，整体重量控制在45kg以内，两人即可完成现场抬装定位，无需额外的吊装辅助设备，适配多数中小规模加工厂的现场安装条件。
