龙门式桁架机械手行车搬运机构设计

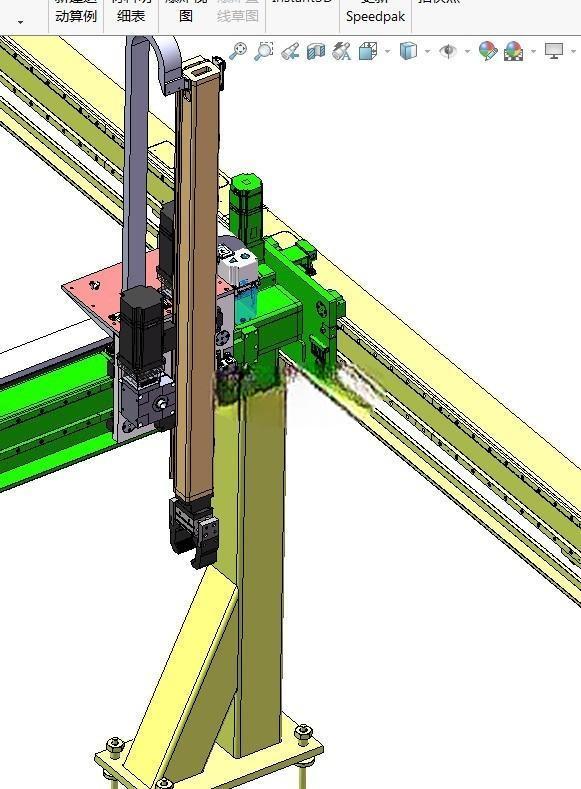

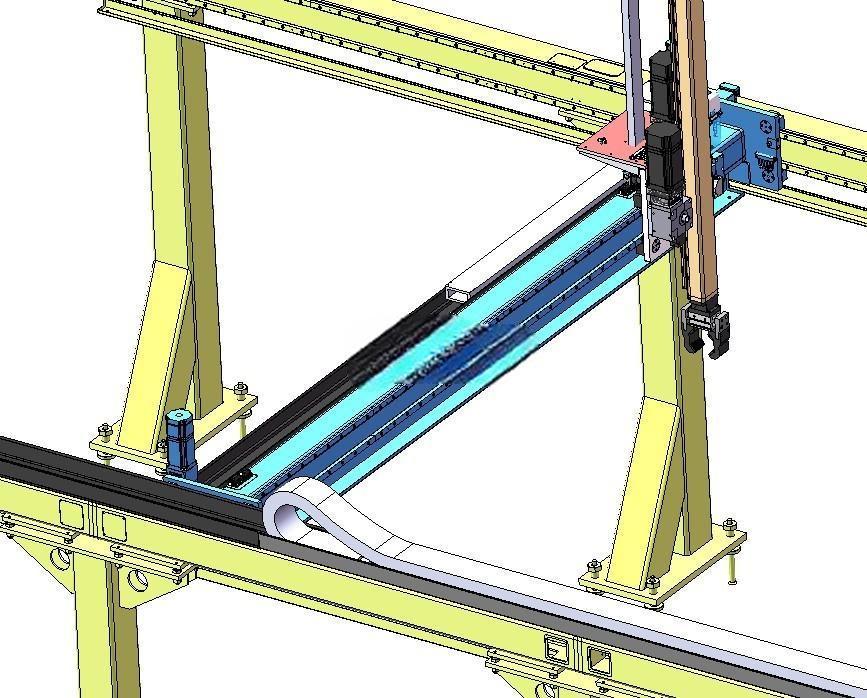

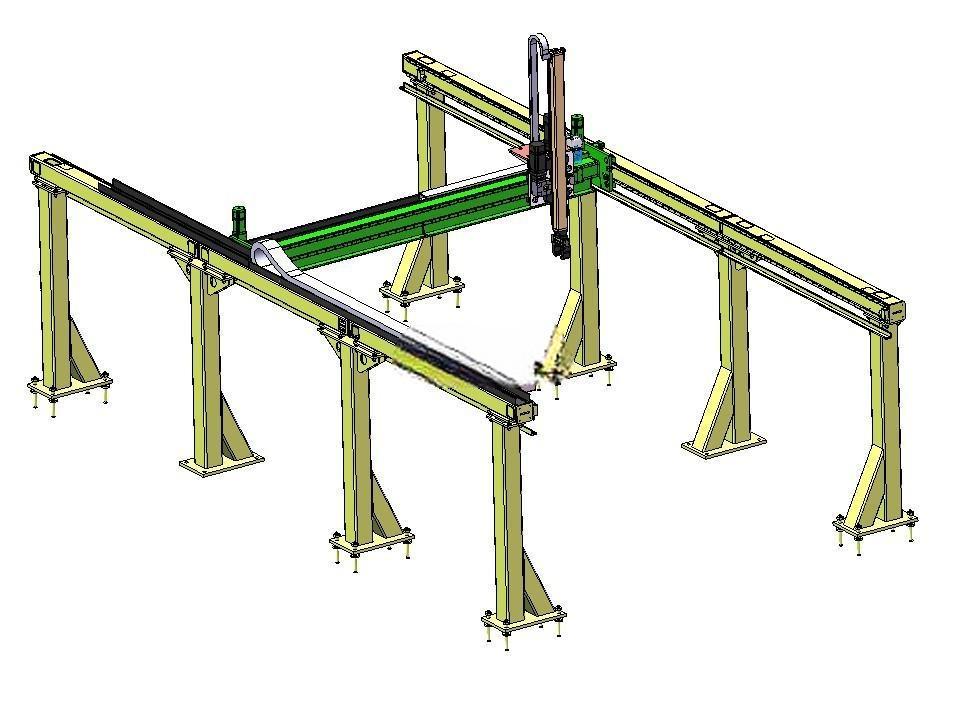

　　这套龙门式桁架机械手的结构设计，核心面向车间内大跨距物料的直线搬运、工位间工件转序场景，常见于机加工车间的多台机床上下料联线、板材加工件的跨工位转运、仓储区域的重型物料堆垛取放作业，相比关节型工业机器人，其覆盖的作业范围更大，单轴行程可根据车间布局灵活拓展，能够在长数十米的跨距范围内完成精准的点位移动，适配多工位、长节拍的自动化产线布局需求。从结构组成来看，整套设备采用双主梁龙门支撑架构，两侧的立式支撑柱通过地脚螺栓与车间地面预埋板固定，支撑柱上方架设平行布置的两根纵向导轨梁，作为X轴方向的移动承载基础；横梁组件跨接在两根纵向导轨之上，通过齿轮齿条或者同步带传动实现X轴方向的往复移动，横梁自身集成Y轴方向的移动导轨，搭载可沿横梁横向滑动的垂直滑座，垂直滑座上安装Z向升降轴，末端可根据实际作业需求加装气动夹爪、真空吸盘或者电动抓手，完成X/Y/Z三个直线轴方向的空间点位移动，实现对作业范围内任意位置物料的抓取与放置。

　　设计过程中优先考虑了结构刚性的匹配，支撑柱采用方管焊接结构并做去应力处理，底部设计可调式地脚盘，可在安装时调整支撑柱的垂直度，抵消地面不平整带来的安装误差，导轨梁采用铝合金型材或者焊接钢梁加工，导轨安装面做铣削精加工，保证直线度公差控制在每米0.1mm以内，避免长行程运行中出现卡滞、抖动问题。传动部分的选型上，长行程的X轴优先选用齿轮齿条传动，相比丝杠传动其不受行程长度限制，高速运行时的稳定性更好，Y轴和Z轴可根据负载大小选择丝杠传动或者同步带传动，各轴均配置限位开关与原点传感器，在行程两端设置硬限位块，防止设备超程运行引发碰撞。

　　安装边界方面，整套设备的占地宽度由两根纵向导轨的中心距决定，可根据作业覆盖范围需求调整，常规适配2-6米的跨距需求，支撑柱的高度根据Z轴行程与作业高度设计，预留出末端抓手抓取物料后的安全抬升高度，避免运行过程中与地面设备、工件发生干涉；设备运行时的移动路径可提前通过控制系统编程设定，支持点位运动、直线插补运动，能够适配不同尺寸、不同重量工件的搬运节拍，单轴运行速度可根据负载情况调整，空载最高运行速度可达1.5m/s，满载时运行速度控制在0.5m/s以内，保证运行过程的平稳性，减少启停时的冲击晃动。

　　在实际产线应用中，这类桁架机械手可替代人工完成重型工件的重复搬运作业，降低工人的劳动强度，同时能够配合机床、加工中心等设备实现24小时连续自动化作业，提升产线的整体运行效率；结构设计上预留了拓展接口，后续可根据生产需求增加旋转轴、视觉定位模块，实现更复杂的工件姿态调整、精准定位抓取功能，适配多品种小批量的柔性生产需求。整套结构的受力传递路径清晰，所有移动部件的重量通过支撑梁最终传递到地面支撑柱，对车间地面的承重要求均匀，不需要额外做复杂的地基改造，适合在现有车间内直接加装布局，减少产线升级的改造成本；导轨部分全部配置防尘罩结构，可阻挡车间内的切屑、粉尘进入导轨滑块内部，延长传动部件的使用寿命，日常维护仅需要定期加注润滑脂、检查传动部件的紧固情况即可，维护难度较低。
