麦克纳姆轮独立悬挂全向移动底盘结构

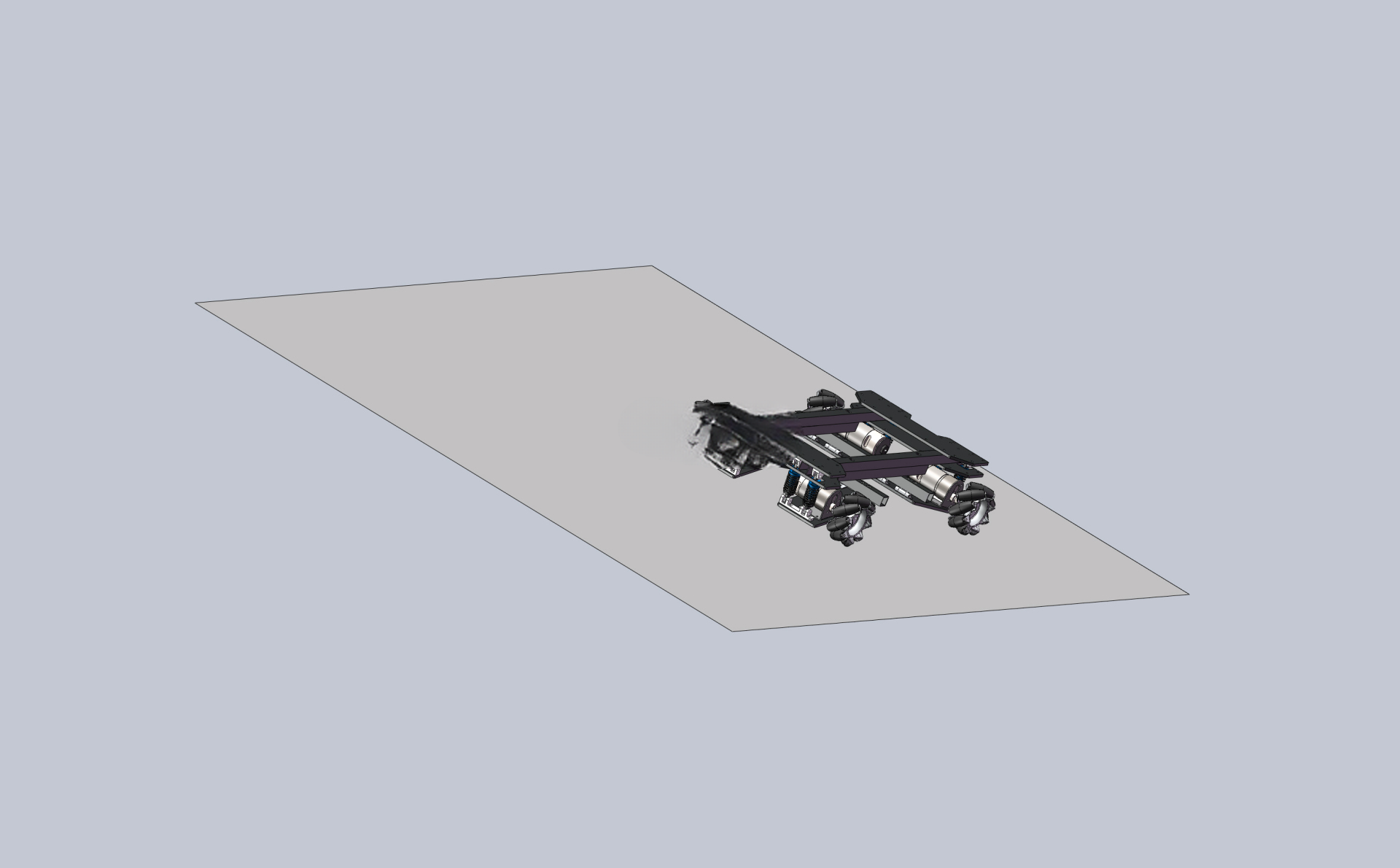

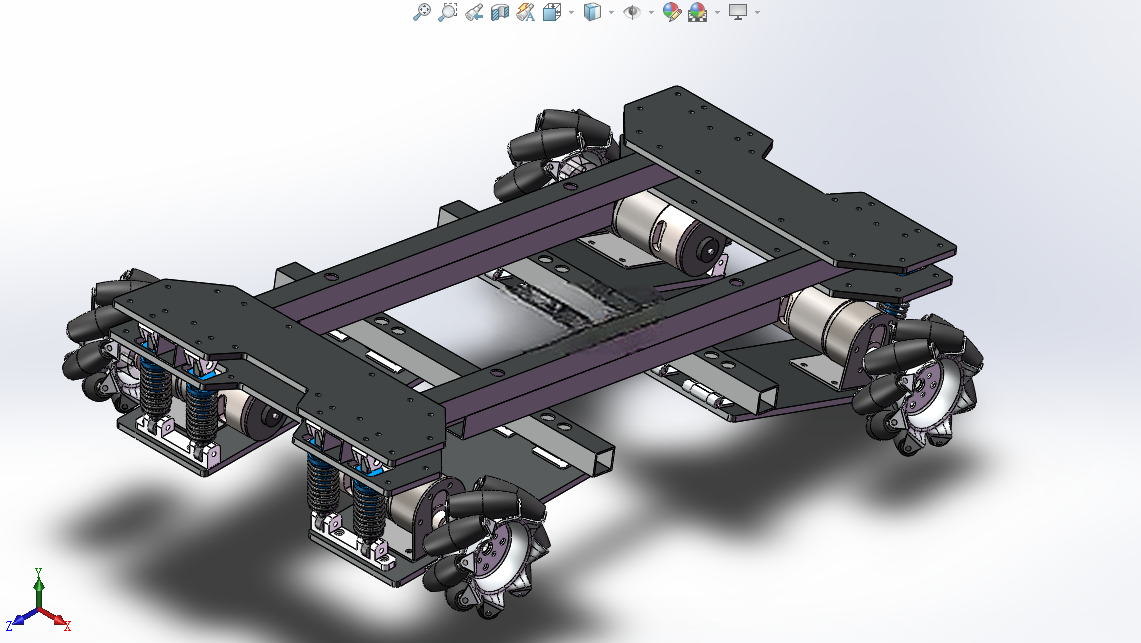

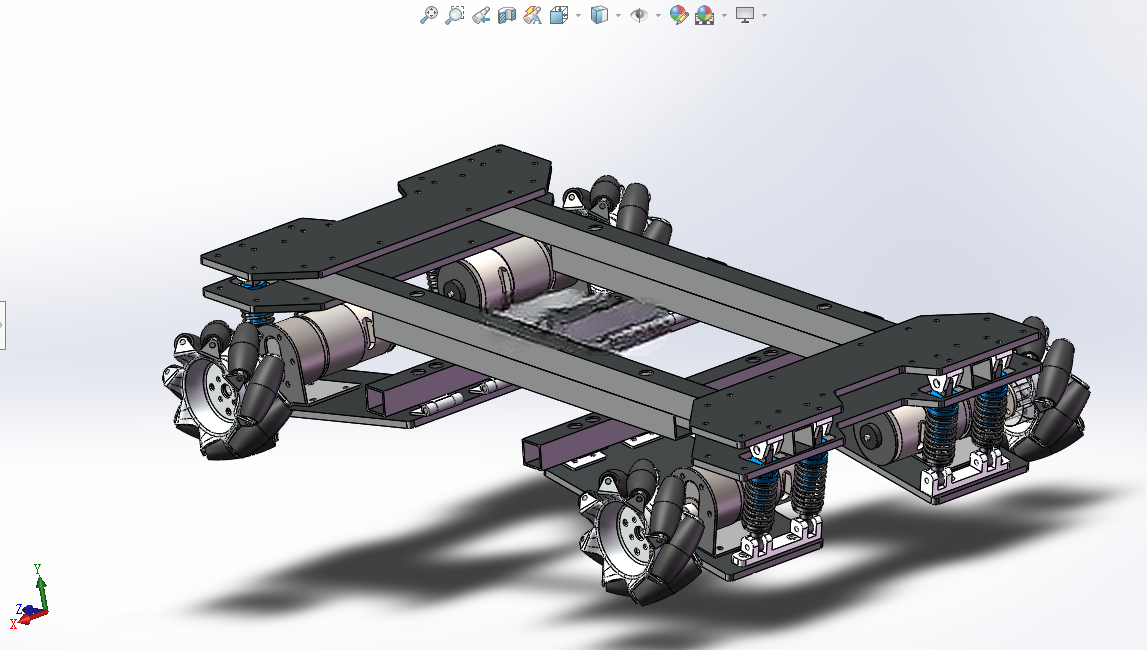

　　这款全向移动底盘的核心应用场景覆盖仓储物流分拣转运、产线工位间物料接驳、狭小空间内的巡检作业平台、教育科研领域的移动机器人开发载体，尤其适配对移动灵活性要求极高的作业环境，比如密集货架间的货物搬运、狭窄设备通道内的巡检探测，传统差速底盘无法完成的横向平移、零半径转向、斜向移动动作，这套结构都能顺畅实现。从实际功能落地来看，底盘的行走执行单元采用3英寸麦克纳姆轮组，每个轮组配套独立的大扭矩直流减速电机，通过联轴器直接传递动力，轮组内部小滚轮采用进口碳钢轴承支撑，转动阻尼极低，不会出现小轮卡滞导致的行走偏移问题，四个麦轮的转速差匹配逻辑可以覆盖全向移动的所有动作需求，无需额外设置转向机构就能完成任意方向的位移调整。悬挂系统的设计是这套底盘的核心亮点，区别于市面上常见的刚性连接麦轮底盘，这套结构在每个轮组的安装位置都设置了独立减震单元：轮组安装板采用碳纤维材质加工，利用碳纤维材料的高比强度特性降低簧下质量，碳纤维安装板前端通过铰支座与减震器下端连接，减震器上端固定在上下横梁的亚克力连接板上，两个减震器的阻尼可根据实际负载情况手动调节，能够在不平整地面行走时保证四个麦轮始终与地面贴合，避免出现单轮悬空导致的动力流失、行走轨迹偏移问题，哪怕地面存在5mm以内的高度差，悬挂结构也能自动补偿轮组位置，保证行走稳定性。

　　主体支撑框架采用1010系列铝方管搭建，铝方管的连接节点采用标准角码固定，无需复杂的焊接加工，组装调试阶段可以根据实际负载需求灵活调整框架长宽尺寸，框架上下层的横梁连接板采用黑色亚克力板加工，亚克力板的开孔位置预留了电机走线槽、电控元件安装孔位，上层平板可以直接搭载工控机、电池组、导航传感器等功能模块，安装边界的预留孔位兼容主流的移动机器人电控配件安装尺寸，不需要二次打孔改造就能完成上层功能模块的装配。设计过程中优先考虑了模块化拆解的需求，每个轮组的电机、悬挂、麦轮都可以单独拆卸更换，单个轮组出现故障时不需要拆解整个底盘框架，只需要松开对应的安装螺丝就能完成备件替换，日常维护的操作门槛极低。

　　动力传递路径上，电机通过L型电机支座固定在碳纤维安装板上，联轴器选用梅花型弹性联轴器，能够补偿电机输出轴与麦轮转轴之间的微小同轴度误差，避免硬连接导致的电机轴磨损、轴承损坏问题。从安装边界尺寸来看，底盘整体框架的长宽尺寸控制在400mm*300mm范围内，整体高度不超过120mm，属于紧凑型全向移动底盘，能够进入高度150mm以上的设备底部完成巡检作业，轮距与轴距的参数设置经过反复校核，保证高速斜向移动时不会出现轮组干涉问题，铝方管框架的侧壁预留了传感器安装槽，可以加装红外避障传感器、防撞条等安全配件，上层安装板的负载能力可以达到15kg，能够满足大多数轻型移动作业平台的负载需求。

　　实际调试过程中发现，独立悬挂结构除了补偿地面不平度之外，还能吸收麦轮过接缝时产生的震动，避免上层搭载的精密传感器因为震动出现数据漂移问题，比如搭载视觉相机做定位导航时，减震结构可以过滤掉行走过程中的高频震动，保证视觉识别的精度不会因为底盘震动受到影响。框架的铝方管选型经过刚度校核，满载状态下框架的最大变形量不超过0.2mm，不会因为框架变形导致麦轮的安装角度出现偏差，从根源上避免了因为安装精度问题导致的行走走偏、轮胎异常磨损问题。轮组的小滚轮安装角度严格按照麦克纳姆轮的标准45度夹角设置，每个滚轮的转动阻力都经过一致性调校，保证四个轮组的动力输出特性匹配，不会出现单个轮组阻力过大导致的电机过载问题。
