双扭结糖果包装机组装结构设计

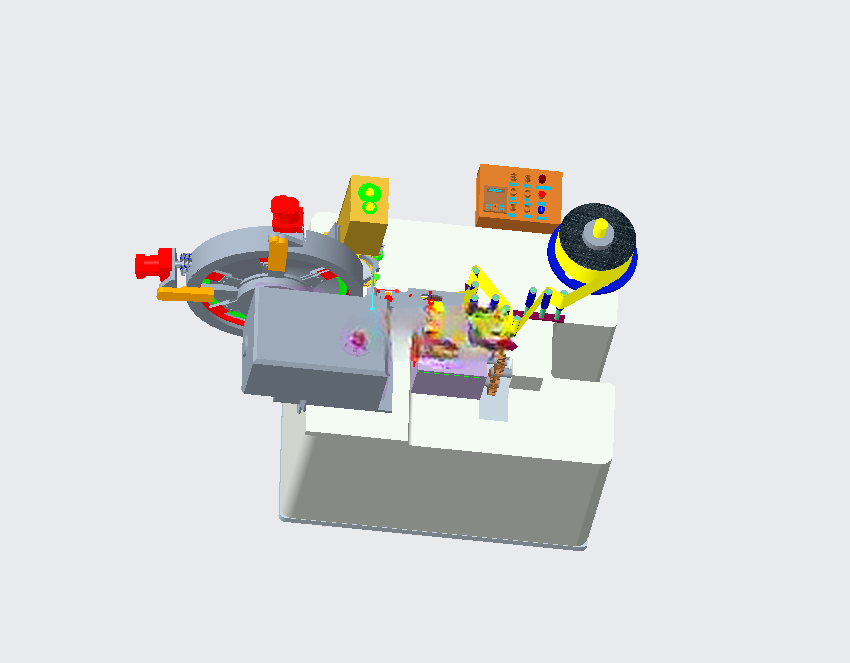

　　这套双扭结糖果包装设备主要面向硬糖、奶糖、太妃糖类小块糖果的连续扭结封装场景，在糖果生产终端包装工位使用，完成单颗糖果的供料、包装纸裁切输送、裹包、两端扭结、成品输出全工序作业。设备整体采用卧式排布逻辑，进料端设置理糖送料工位，将排序完成的单颗糖果依次推送至包糖工位；包装纸卷安置在设备侧方，走纸路径经过导纸辊、切纸刀、送纸拨叉，定长裁切后的包装纸精准对准糖果推送轴线，随糖果同步进入裹包通道。

　　从结构设计逻辑来看，整机动力由主驱动电机输出，经皮带轮一级降速后，将动力分流至三条传动链路：第一条链路驱动槽轮分度机构，带动包糖转盘做间歇回转，每个工位停留阶段完成对应包装动作；第二条链路驱动送纸辊与切纸凸轮，保证走纸长度、切纸时机和糖果进给节奏完全同步；第三条链路通过分配轴上的多组盘形凸轮，分别控制压纸摆杆、折纸拨叉、扭结手爪的往复动作，所有动作的时序相位都可以通过凸轮轮廓的升程角、回程角预先标定，装配时只需对齐分配轴上的刻度标记，就能保证各执行机构动作不发生干涉。

　　设备核心执行部分分为三个功能模块：包糖系统、送纸系统、包糖扭结系统。包糖系统的核心是带等分定位槽的回转工作台，每个槽位对应一颗糖果，工位回转过程中依次完成接糖、裹纸、两端折边、扭结、出料动作；送纸系统采用摩擦辊间歇送纸结构，压纸辊靠弹簧压紧包装纸，送纸辊由棘轮机构驱动，每次送纸长度刚好匹配单颗糖果的包装纸展开尺寸，切纸刀采用固定底刀配合摆动动刀，切口平齐无毛刺；扭结系统两侧对称布置扭结手爪，手爪开合由凸轮顶杆控制，当糖果被推送至扭结工位时，两侧手爪同时夹紧包装纸两端余边，随后扭结轴旋转设定角度，将包装纸两端拧成扭结状，扭结完成后手爪张开，成品由推料杆拨入出料溜槽。

　　针对传统扭结包装机包装纸输送偏移、裹包松弛的问题，结构上额外增加了压纸杆机构，压纸杆在糖果进入裹包通道的瞬间下压，将包装纸紧贴糖果表面，避免包装纸在推送过程中起皱错位；折纸环节配置了折纸摆杆和折线导轨，折纸摆杆先将包装纸上下两侧边向糖果表面翻折，随后糖果随转盘经过折线导轨时，导轨曲面将剩余侧边逐步压合折叠，让包装纸从四个方向完整包覆糖体，不会出现散边、漏糖情况。整机大量采用凸轮机构实现动作联动，不需要为每个执行单元单独配置驱动元件，既降低了控制复杂度，也保证了长期高速运行下的动作重复精度，各凸轮副接触面设计了油槽润滑结构，摆杆铰接点采用带衬套的转动副，日常维护只需定期加注润滑脂即可。

　　安装边界方面，设备整机主体长度适配常规车间包装工位排布，宽度方向预留了包装纸卷更换、扭结手爪调试的操作空间，底部机架采用型钢焊接后整体加工安装面，所有功能部件都以机架上的定位销孔为装配基准，现场安装时不需要额外二次找正；进料端可对接上游理糖盘的出料轨道，出料端可直接连接成品输送线，电控元件集中安置在机架侧方的电控箱内，走线沿机架内部线槽布置，避免传动部件运动剐蹭线缆。调试过程中，优先手动盘车检查所有凸轮动作的干涉情况，确认送纸长度、切纸位置、扭结角度匹配糖果尺寸后，再通电连续试运行，针对不同尺寸的糖果，只需更换包糖转盘的定位槽配件、调整扭结手爪的开合行程，即可快速完成产品换型，适配多品类糖果的柔性生产需求。
