旋转给袋式真空包装机组结构设计

　　这套旋转式给袋真空包装装备主要面向预制袋休闲食品、酱腌菜、卤制肉制品、水产干货、颗粒粉料以及需要隔氧保鲜的固液混合物料生产场景，常见于食品加工厂后道包装工段，衔接上游计量充填、物料整理与下游成品装箱、金检、码垛工序。设备采用充填与真空两个相对独立的回转机体布局，前段完成取袋、开袋、装填，后段集中完成抽真空与封口输出，能够在连续产线节拍下兼顾装填稳定性和真空封口质量。

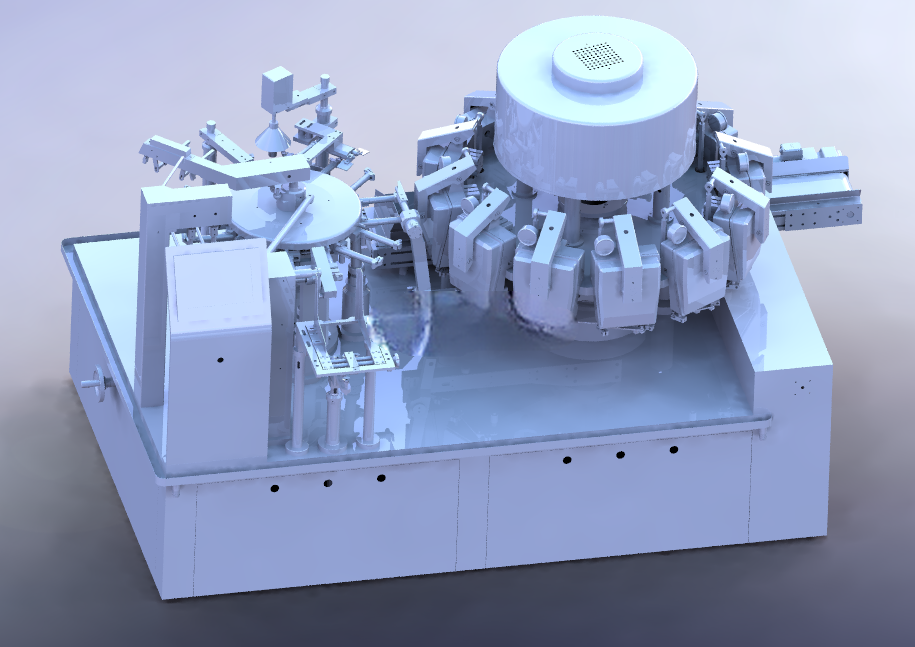

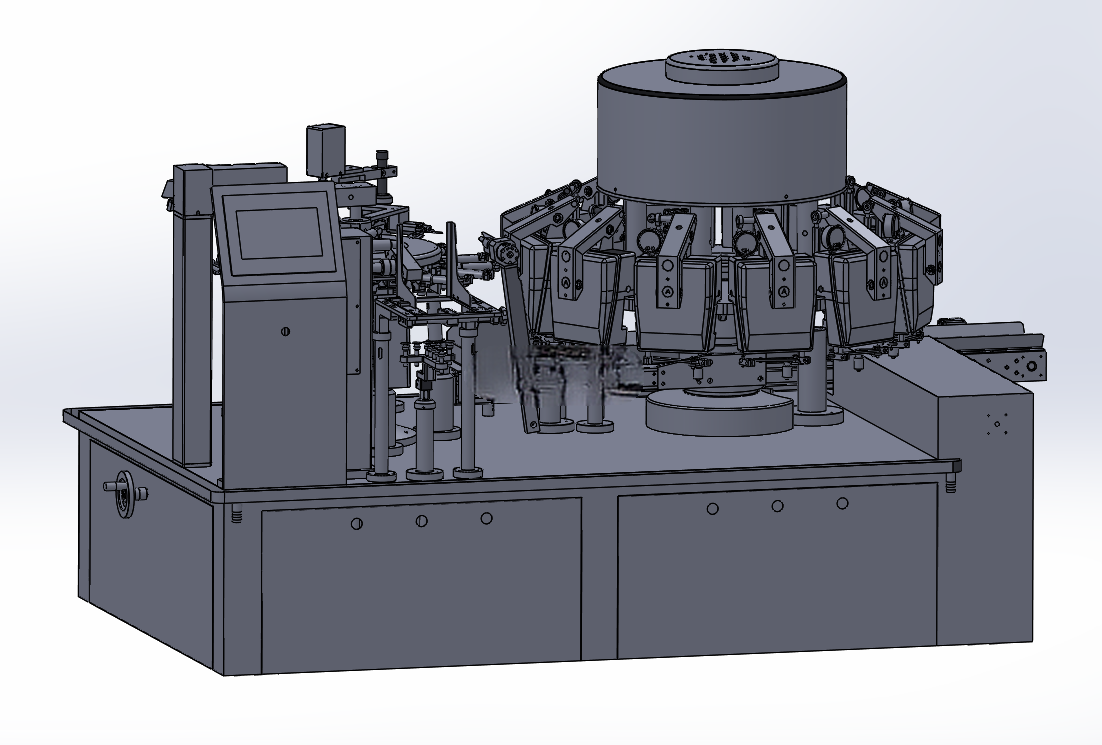

　　从现场布置看，整机主体落在长方形底座机架上，底座内部可容纳真空泵、传动元件、气动管路、电气控制组件及检修空间，台面上方布置回转工作台、夹袋臂、开袋机构、充填接口、真空转盘和出料输送段。左侧立柜集成人机操作界面，便于操作人员在设备前端选择袋长、调整节拍、查看工位状态；右侧及周边预留输送带对接位置，可与多头秤、螺杆计量机、液体灌装机或人工投料位配合。安装时需要重点核对底座水平度、回转中心与周边输送线的高度差，以及后侧真空泵散热、抽气管路走向和维护开门空间，避免台架贴墙后影响夹袋组件、封口模具和转盘驱动的拆装。

　　结构设计上，充填系统采用间歇式旋转转运逻辑。空袋由袋库或上袋机构取出后，经夹袋组件固定，在不同工位依次完成喷码、袋口撑开、物料充填、震实、液位或料位整理、预封口及向真空系统交接。间歇分度动作使每个工位在停留阶段获得稳定操作窗口，开袋吸盘、撑袋爪、充填斗和导向压板能够围绕袋口形成较可靠的定位约束，减少软包装袋口褶皱、偏位和夹料风险。对于颗粒类物料，充填口可配置导流管和防漏闸门；对于带汤汁物料，则需要在袋口下方设置接液盘，并控制充填落差，避免污染封口区。

　　真空系统采用连续式旋转运动思路，多组真空腔沿转盘圆周布置。装有待包装物料的预制袋进入真空腔后，腔室闭合，随转盘旋转过程中完成抽气、热封、冷却和放气，到达出料位时腔室打开，成品由拨料或输送机构带出。将抽真空与封口放在独立转盘上，可以让抽气时间不再完全挤占充填工位节拍，也便于根据物料含气量调整真空度、热封温度和压合时间。封口模具、密封条、真空管路和腔室锁紧结构属于高频维护部位，三维布局时应保证这些部件沿设备外侧或检修门方向具有足够拆卸空间。

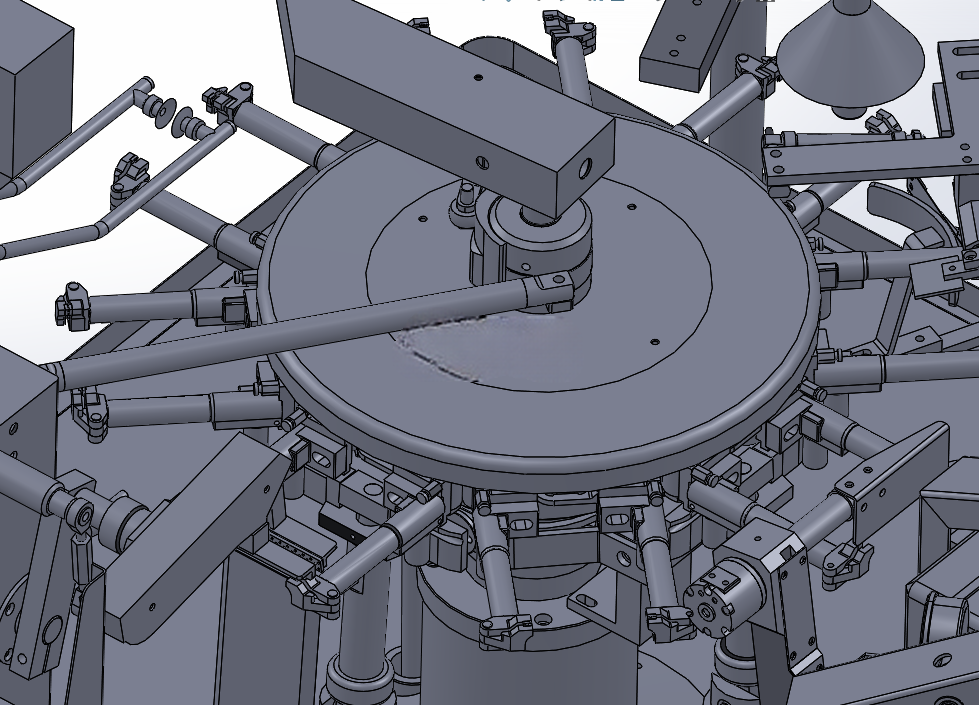

　　夹袋臂和回转工作台是整机动作协调的核心。夹爪需要适应不同袋宽和袋厚，通常通过调节夹持宽度、弹簧压紧力或气动压力来兼容平袋、自立袋等预制袋形式。转盘下方的分度驱动、凸轮分割或伺服传动机构决定工位定位精度，设计时要控制回转半径内各执行机构的干涉边界，尤其关注夹袋臂抬起、真空腔闭合、充填斗下降和出料推杆动作之间的时序安全。台面上的立柱、护罩和传感器支架不应遮挡袋口检测区域，也不能在高速分度时与物料容器、管路接头发生碰撞。

　　机架部分采用焊接框架与钣金封板结合的形式，底座既承担回转部件的动载，也为真空泵和电控柜提供安装基准。三维建模时可将底座、转盘、夹爪组件、真空腔、封合机构、操作屏支架和输送段分总成处理，便于检查装配层级和维护路径。外形边界需要随实际选配的充填装置、袋库形式和出料方向变化，设备前方应保留操作与换袋空间，后侧保留真空泵维护距离，上方考虑吊装或起吊点，台面开孔处还要兼顾清洗排水、线缆走线和气动元件防护。

　　在选型和方案沟通阶段，这类模型可用于确认工位数量、袋型范围、充填方式、真空腔布置、产线对接高度以及操作人员站位。它不是单一封口机具，而是一套把上袋、开袋、装填、抽真空、封口和输出串联起来的回转式包装装备，结构细节对包装袋成品外观、封口可靠性和产线节拍都有直接影响。
