三层物流往复式垂直输送升降机结构

　　该套往复式垂直输送设备主要面向多层厂房内部的物料跨层转运场景，常见于电商仓储分拣中心、生产制造车间工序间流转、成品仓与打包区跨楼层衔接的工况中，替代传统人工叉车跨层搬运、货梯间歇转运的低效模式，可直接对接各楼层的水平辊筒输送线、皮带输送线，实现托盘货物、整箱货品在不同楼层间的自动化连续转运，无需人工介入载货台的货物装卸，打通厂区内水平输送与垂直输送的物流断点。

　　从实际功能逻辑来看，设备采用往复式升降运行机制，单载货台沿竖向导轨做上下往返运动，每层楼体对应位置均设置进出料接驳口，载货台运行至目标楼层后可与该层水平输送线完成信号交互，自动完成货物的移入与移出，适配工厂内单向或双向的物流输送节拍。设备整体总高度覆盖三层建筑层高，竖向主框架采用型钢桁架式焊接结构，框架立柱沿井道四角布置，横向与斜向支撑按受力间距排布，既保证升降全程的结构刚性，避免载货台带载运行时出现框架晃动，也预留了足够的内部通行净空，适配常规尺寸的整托盘、周转箱货物通行。

　　结构设计阶段优先考虑了井道安装的边界适配性：设备底部设置承重底座，直接锚固于底层地面的混凝土基础上，基础需提前预埋地脚螺栓并校核承载能力，承受设备自重、满载货物重量以及升降启停的动载荷；框架顶部可根据现场工况选择与建筑顶层梁体做侧向拉结，进一步降低高行程设备的运行振幅。设备两侧预留的水平输送线对接段，需在现场安装时保证各楼层接驳口的输送面高度与升降载货台的停靠高度公差控制在合理范围内，避免货物转移时出现卡滞、落差冲击。

　　升降导向部分采用多组竖向导轨沿框架内侧对称布置，载货台两侧配套导向轮组，轮组贴紧导轨工作面，约束载货台前后左右四个方向的自由度，仅保留竖向升降的运动方向，即使在偏载工况下也能避免载货台出现卡轨、倾斜问题。驱动系统布置于框架顶部区域，通过传动构件牵引载货台完成升降动作，框架顶部周边设置检修防护栏与检修平台，方便运维人员定期对驱动部件、传动件、限位组件进行点检维护；框架沿高度方向每层接驳口处均设置安全防护门与联锁机构，升降台未到达该层且未完成停靠锁止时，防护门无法开启，避免楼层作业人员误入井道引发安全风险。

　　载货台本体采用型钢焊接框架结构，台面上搭载与厂区线体同规格的输送机构，当升降台与楼层接驳口对齐后，台面输送机构与楼层线体同步启动，自动将货物送入或送出载货台，全程无需人工搬运。电气控制部分可接入厂区整体物流管控系统，支持呼叫调度、自动选层、运行状态反馈、故障告警等功能，可根据上下游线体的拥堵情况自动调度升降台的运行优先级，匹配整厂的物流节拍。

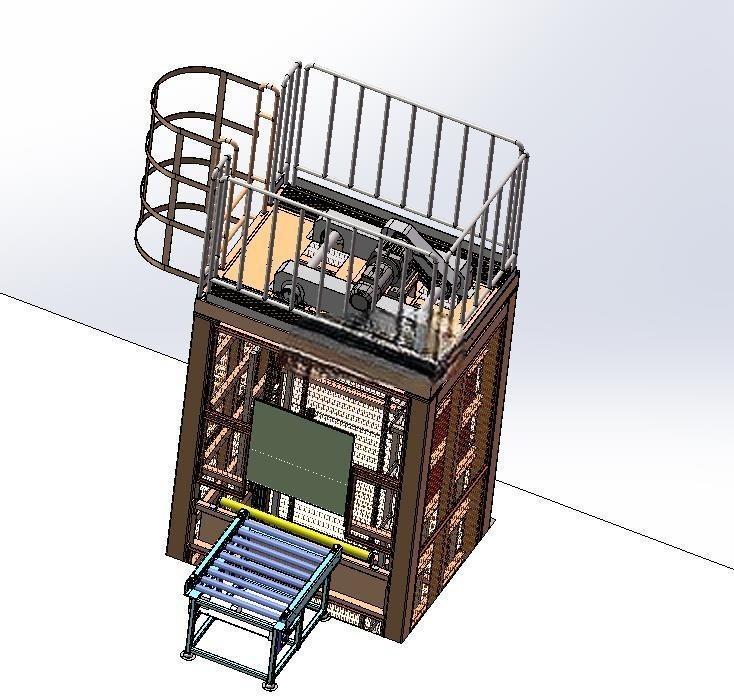

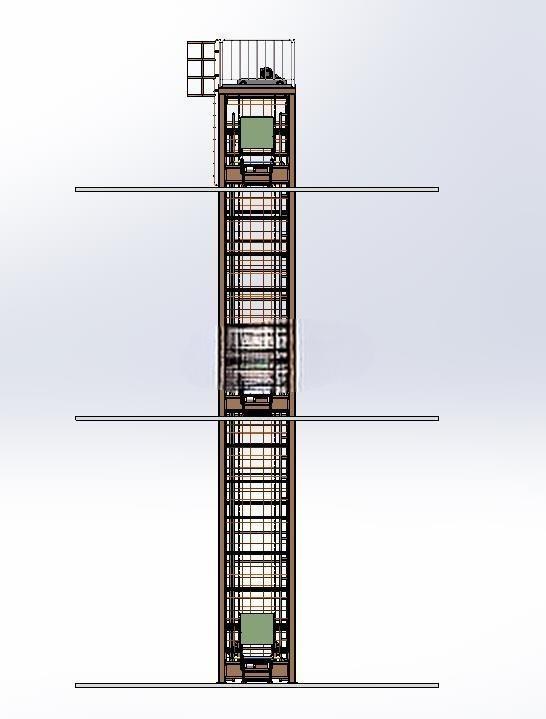

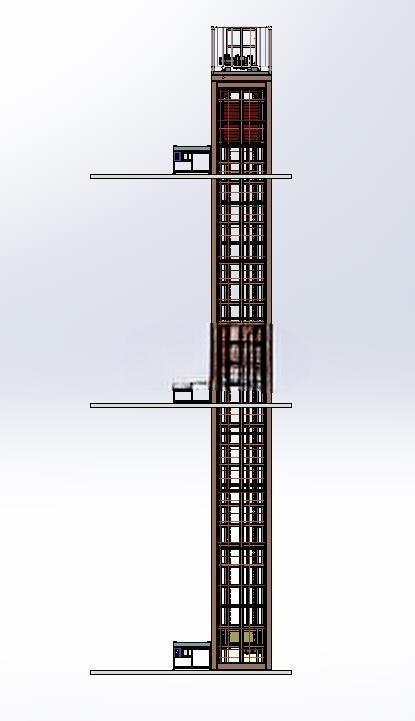

　　建模过程中完整还原了框架桁架的每一处支撑排布、导轨的安装定位、载货台的内部结构、各楼层接驳口的对接位置、顶部防护栏的布局以及两侧水平输送线的衔接段，结构装配关系完整，无干涉错位问题。设计时也充分考虑了现场安装的工艺性：框架采用分段式模块化制作，可拆分后通过楼梯或吊装口送入厂房内部再完成组拼，无需在现场进行大量焊接作业；所有易损件、检测元件的安装位置都预留了运维操作空间，日常检修时无需拆解主体框架即可完成部件更换。针对三层楼的输送场景，设备的行程参数可匹配常规工业厂房的层高设计，停靠位置的重复定位精度可满足自动化输送线的对接要求，不会出现停靠偏差导致货物输送卡滞的问题，整套结构兼顾了承载能力、运行稳定性与现场安装维护的便利性。
