重载丝杆升降托举工装结构设计

　　这套升降托举装置主要面向重型动力总成的装配、检修与转运工位，常见于商用车发动机分装线、整机维修车间以及重型部件下线接驳区域。现场作业中，大质量发动机本体需要在低位完成上料、夹具对接，再平稳抬升至装配人员舒适操作高度，部分工位还需配合辊道或悬链完成高度方向的精准对接，因此整套机构不能仅靠普通剪叉平台满足刚性与停位精度要求。

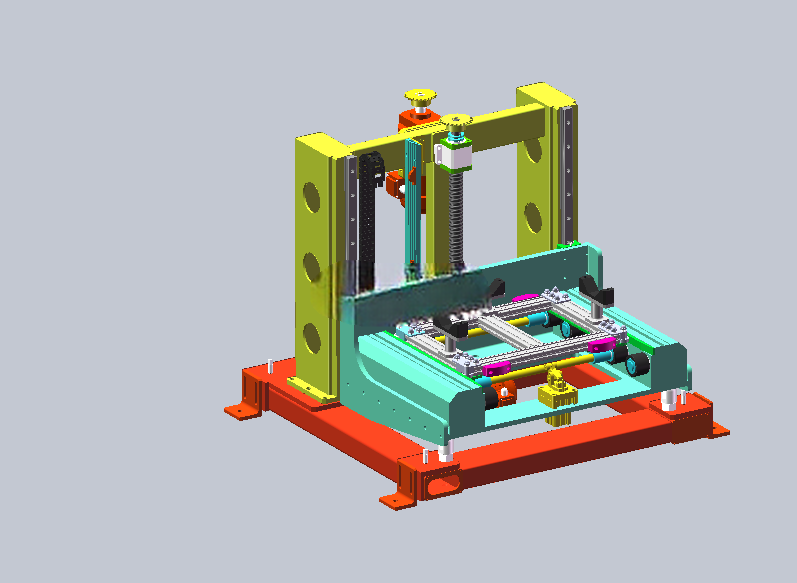

　　从结构布局来看，装置采用立式框架配合双侧竖直导向的形式，承载托盘位于框架前侧作业空间，托盘边缘预留了工件定位、夹具压紧以及辅助支撑的安装接口。两侧立柱内侧布置直线导轨副，滑块与升降托架刚性连接，用来承担托盘偏载产生的倾覆力矩，避免升降过程中出现卡滞或晃动。框架后侧设置重型丝杆传动单元，丝杆螺母座与升降托架相连，将旋转运动转化为竖直直线进给；丝杆上端通过轴承座固定在顶部横梁，轴承组同时承受径向力与一定轴向载荷，保证螺杆高速回转时的同轴度。

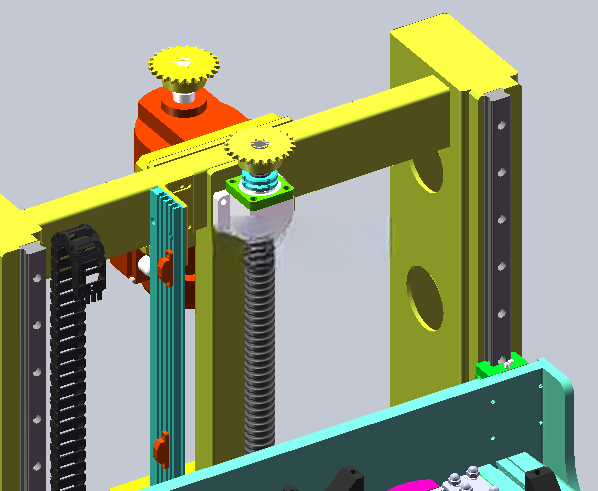

　　动力端选用带制动功能的减速电机，电机输出侧通过齿轮副将动力传递至丝杆轴端，齿轮传动既可以完成减速增扭，也能在双驱布局中实现两侧丝杆的同步联动。制动电机在断电状态下可自行锁止输出轴，配合丝杆本身的反向自锁特性，能够在任意高度位置长时间悬停，防止重型工件下坠，这一点在装配线急停或停电工况下尤为关键。顶部横梁将两列立柱连成整体门式框架，立柱板材上开设减重孔，在不削弱截面抗弯能力的前提下控制整机自重，底部则通过地脚板与车间地面或设备底座固定，安装时需要校准两立柱的平行度以及导轨相对丝杆的位置度。

　　承载托盘采用折弯钢板拼焊结构，台面四周设置挡边与安装孔系，便于更换不同机型的支承块；托盘下方布置加强筋，将工件集中载荷分散到两侧导向托架上。实际选型时，需要根据发动机最大重量、托盘自重以及夹具附加载荷计算丝杆轴向力，再核对导轨额定动载荷与制动电机保持扭矩；行程设计则要兼顾最低上料高度与最高作业高度，同时留出丝杆安全余量与上下极限缓冲空间。

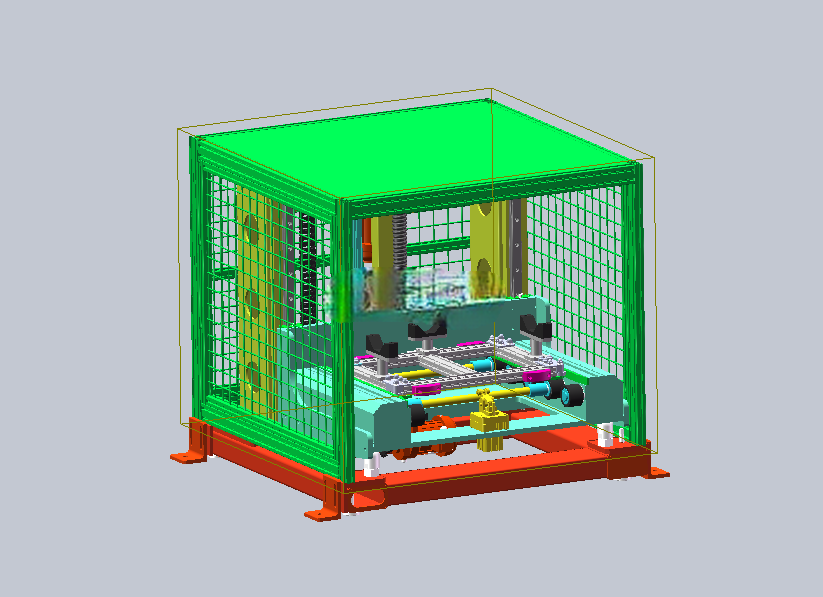

　　三维结构中完整表达了电机、齿轮、丝杆螺母、导轨滑块、轴承座、焊接机架与托盘的装配关系，各部件连接方式清晰可见，运动件与固定件之间的避让关系也已核对。对于从事非标输送装备和工装设计的人员来说，这种布局可以直接参考其载荷传递路径：工件重力经托盘传到导向托架，再由导轨和丝杆共同分担，最终通过机架落到基础；齿轮传动段则用于匹配电机转速与丝杆进给速度，并保证两侧提升动作一致。

　　现场集成时，还需在立柱上下端布置限位开关与机械止挡，控制回路中加入过载检测与联锁信号，使平台只有在工件到位、夹紧确认后才能升降。维护侧重点关注丝杆润滑、导轨防尘以及齿轮啮合间隙，重型工况下通常采用集中润滑或定期加注润滑脂，防止金属磨粒进入传动副。整体结构没有采用复杂定制构件，机架以板材焊接和标准型材为主，传动件均可按载荷参数选型采购，因此制造与装配难度较低，适合在多品种发动机混线生产、大修厂拆解返修以及重型部件立体接驳等场景中落地使用。
