重载滚珠丝杆升降输送机构

　　这套重载提升机构主要面向产线层间转运、重型工件姿态切换以及工装托盘的垂直输送场景，常见于汽车零部件装配线、家电总装段、仓储接驳工位和自动化检测单元。在实际布局中，它往往布置在两条高度不同的辊筒线或倍速链之间，当载有工件的托盘进入升降台后，两侧导向组件约束托盘横向位置，驱动端通过丝杆将平台连同负载一起抬升到指定高度，再由前后接驳设备完成工件流转，避免人工搬运重型工件带来的节拍波动和安全隐患。

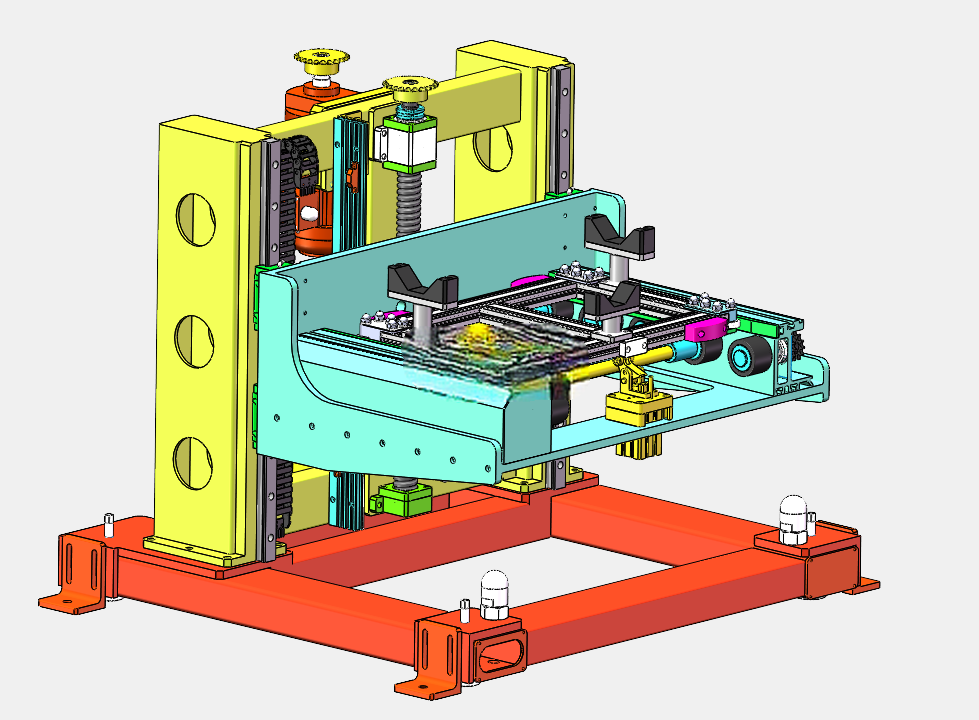

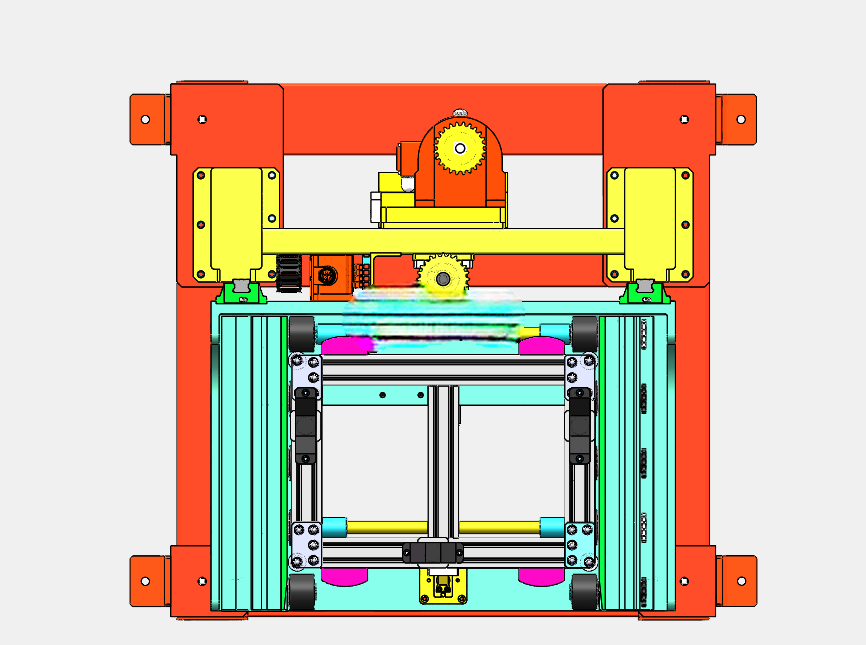

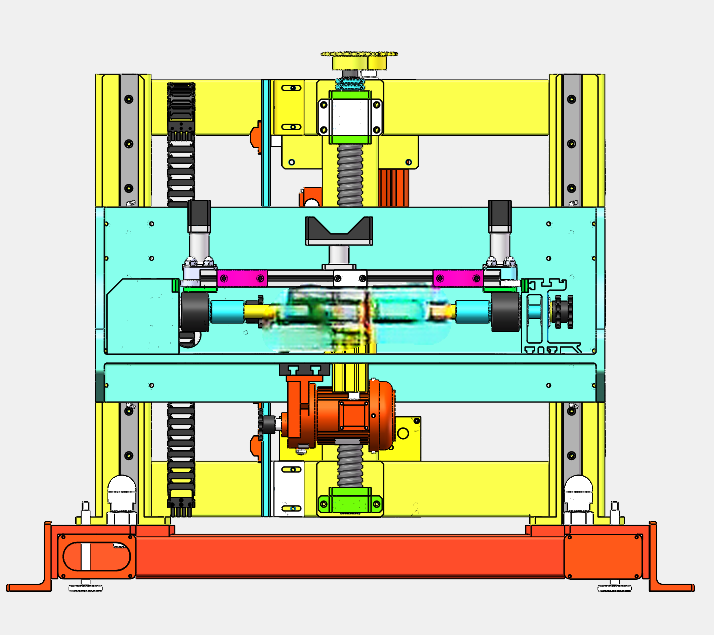

　　从结构组成来看，机构采用框架式承载思路。外侧由厚板和型材拼焊成门形机架，顶部布置驱动电机、减速组件和齿轮传动副，动力经齿轮箱传递至横向传动轴，再分配到两侧的滚珠丝杆。丝杆沿机架立柱方向布置，螺母座与升降平台连接，将旋转运动转换为稳定的直线升降。平台两侧配置直线导轨和滑块，导轨承担侧向弯矩并保证平台在满载启停时不出现明显偏摆。平台表面预留了输送辊道、阻挡器、定位销和传感器安装位，能够直接对接托盘输送系统，也可以根据工位需求更换为夹具安装板。

　　设计时优先考虑的是重载工况下的受力闭环。顶部传动件、丝杆支撑座、导轨安装面和底部机架并不是孤立零件，而是通过整体框架形成连续传力路径：工件重力先作用在平台框架上，再由丝杆螺母和导轨滑块分担，最终通过立柱、底板和地脚连接点传递到设备基础。这样可以减少单根构件承受附加弯矩的情况，也便于在后期调试中通过加工垫、定位销和紧固件调整导轨平行度。对于偏载工件，平台四角还设置了限位缓冲和辅助导向结构，防止托盘进入时冲击丝杆传动中心。

　　传动方案选择滚珠丝杆，是因为其在中短行程、高频次启停和重复定位要求较高的工位中具有明显优势。相较普通链条提升或气缸顶升，丝杆传动的速度和位置更容易通过伺服系统控制，平台可以在低位接入、中位暂存、高位接驳等多个位置稳定停止。齿轮传动副则用于将单侧动力同步分配到两根丝杆，降低两侧运动不同步造成的卡滞风险。实际建模中需要重点检查齿轮啮合间隙、丝杆端部支撑形式、螺母座与平台连接刚度，以及电机抱闸失效时平台的安全防护。

　　安装边界方面，该机构属于立式框架设备，四周需要预留维护空间。机架后侧应留出电机、减速器和传动轴检修距离，前侧则要保证托盘进出方向与前后输送线中心线一致。底部安装面需要具备足够平面度和承载能力，地脚位置应与厂房钢平台或混凝土基础可靠固定。高度方向上，除了设备自身框架尺寸，还要考虑顶部驱动组件的拆装空间、上方线缆拖链弯曲半径，以及升降平台到达上极限后与上层输送线的接驳高差。侧向则需关注平台满载偏置时导轨区域的维护开口，不能在机架外侧紧贴布置桥架或气路盒。

　　三维结构细化程度较高，内部包含电机、减速器、齿轮、丝杆、导轨、滑块、轴承座、连接法兰、缓冲件、平台框架和外防护支腿等要素。对结构设计人员来说，可直接参考其框架分件方式、传动件布置逻辑和维修空间预留方法；对设备选型人员来说，可据此评估负载重心、行程、节拍和接驳方式；对建模从业者来说，模型中标准件与焊接件、机加工件之间的层级关系也适合作为复杂自动化机构的建模练习对象。整体结构强调刚性、同步性和可维护性，适用于需要稳定完成重型工件垂直输送的自动化产线。
