USB母座全自动端子组装检测生产线

　　在消费电子连接器量产车间里，USB母座属于典型的微型多零件插装件，外壳、塑胶胶芯、金属端子三类来料尺寸小、节拍快，人工装配很难兼顾一致性与导通测试效率。这套自动组装线正是围绕连接器后段工序搭建的专机方案，把端子料带上料、胶芯与外壳振动盘供料、插装、电性检测和成品归集整合在同一台机架内，适合数据线、充电接口、内置连接座等产品的批量生产。

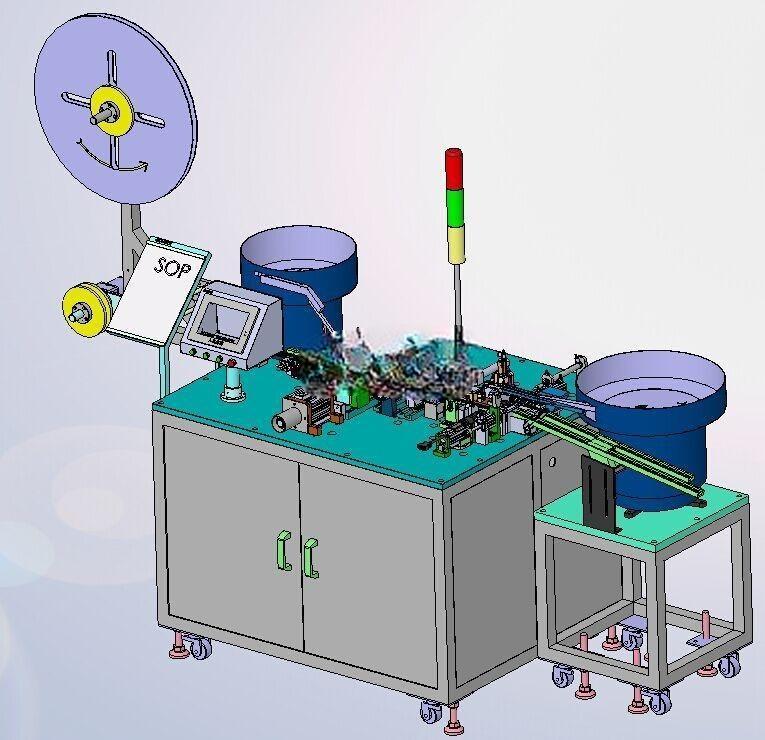

　　线体左侧布置端子料盘与拉料导向机构，卷装端子带经张紧、导向后进入裁切工位，先完成端子与料带的分离，再按定位基准送入组装治具。胶芯和外壳分别由两台振动盘排序，通过直振轨道输送到分料位，轨道末端设置错位分料与光纤检测，缺料或反料时工位暂停等待，避免空打。整机中部为核心作业区，各工位沿分度或直线载具依次排布，完成端子插入胶芯、端子装配后外观与位置检测、外壳扣合组装等动作；组装完成后进入导通、短路测试工位，通过探针与产品触点接触，快速判定电性是否合格，不良品在分流位被剔除，合格品落入成品盒，也可在末端对接管装包装机构，实现装管收纳。

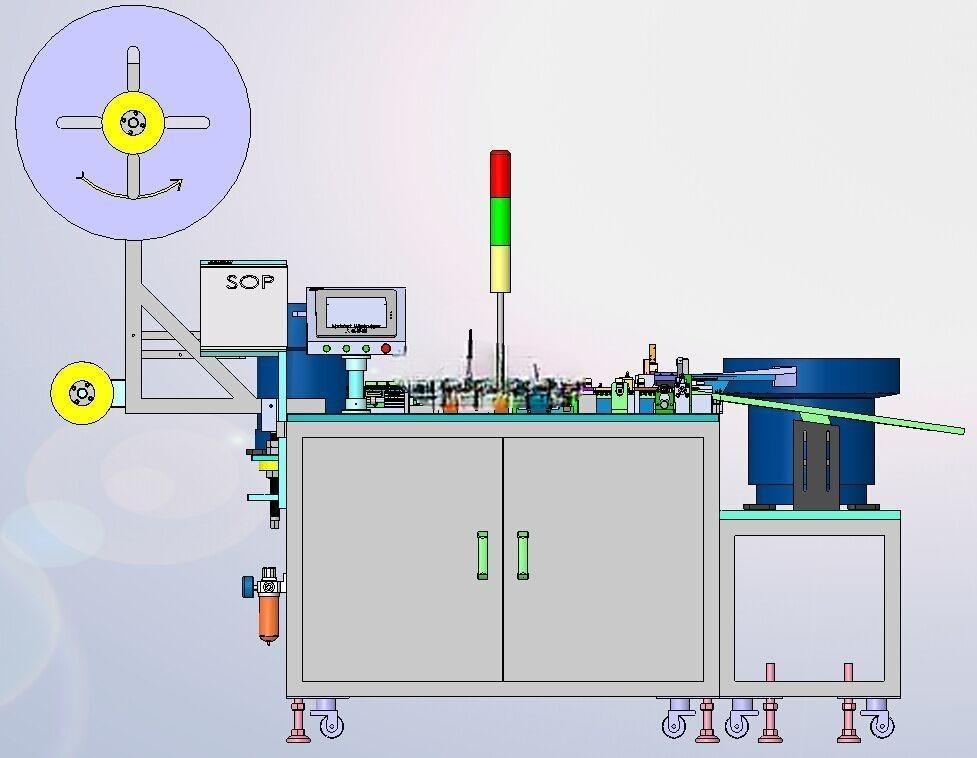

　　从结构设计角度看，设备下部采用封板机柜作为主体支撑，机柜内预留气源处理、电磁阀岛、电气控制和走线空间；台面板上方集中安装凸轮、插装压头、载具、检测支架和振动盘，便于调试人员在同一操作高度完成换型和维护。三色灯塔竖立在台面后侧，用于运行、待机、报警状态提示；人机界面与操作按钮布置在前端偏左位置，SOP看板支架可随线体摆放，方便作业人员对照工艺要求。机架底部配置可调脚杯，用于现场水平校正，台面上的气管、传感器线沿支架和线槽固定，减少运动干涉。

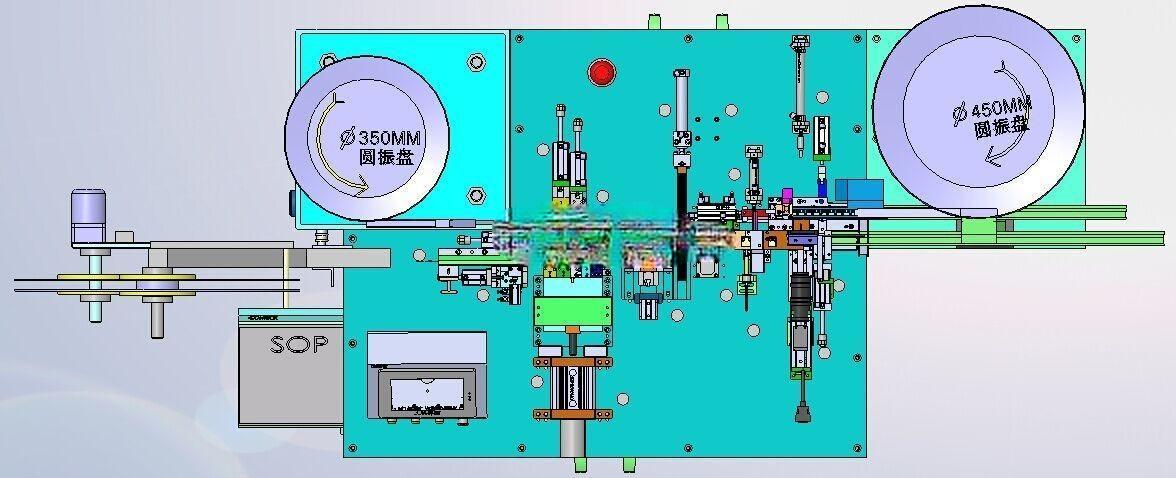

　　布局上需要重点关注几处安装边界：左侧料盘支架向外伸出，用于容纳大卷端子料带，料盘回转半径和换料空间不能与车间通道冲突；右侧振动盘及直振轨道高度高于机柜台面，检修时需保证盘体上方有取放和调整空间；前端压装、检测区域应保留安全防护与操作开口，末端成品盒或装管机构要预留出料位置。气路方面，设备配置过滤调压及油雾处理元件，压装和分料动作多由小型气缸完成，配合直线导轨、浮动接头和限位螺钉，保证微型零件插装时的对中性。电控逻辑以工位互锁为核心，载具到位、零件 presence 检测、压装行程信号和测试结果共同决定节拍流转，可避免缺件压合、误测流出等问题。

　　针对USB母座这类小件，治具定位槽与零件公差配合是建模和设计时的重点。胶芯、外壳容易出现方向相似、毛刺卡料等情况，因此轨道分料处需要设计可更换导轨，压头与载具之间设置防呆斜面和柔性补偿；测试探针则要保留压缩量，既保证接触可靠，又避免压伤触点。整机把机械送料、插装、检测和分选集中完成，能够减少人工搬运与重复判断，使连接器装配过程更稳定，也为同类微型电子件的自动化产线设计提供了可复用的结构参考。
