全自动端子插针机线材加工设备

　　该设备面向线束加工行业的端子插装工序，常见于连接器生产、家电线束、汽车低压线束以及消费电子线材装配车间。产线中端子插针属于重复性高、对位精度要求严格的工位，人工穿针容易出现端子歪斜、漏插、折弯不到位等问题，设备化方案能够把线材输送、端子供料、折弯、插装和取料集中在同一机架内完成，减少工序间搬运和二次定位误差。

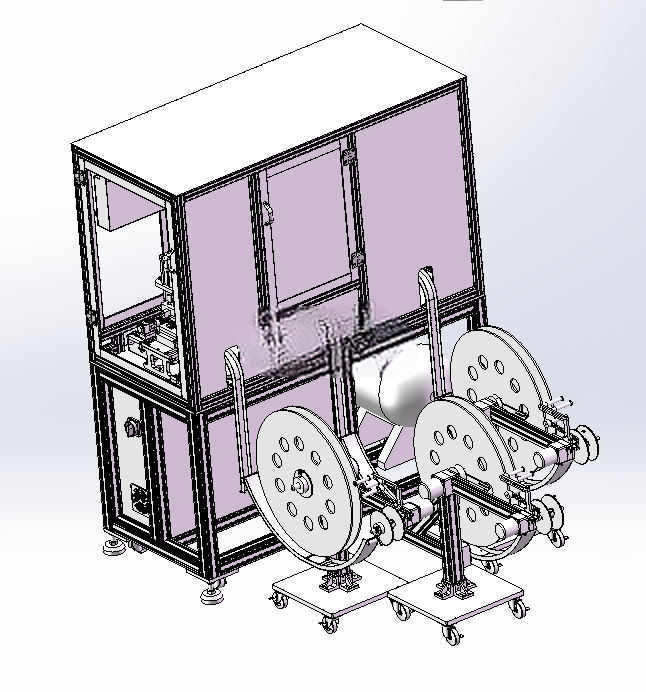

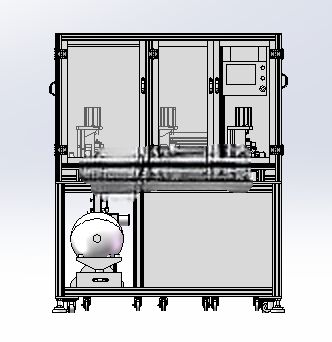

　　整机采用立式机架加外置料盘的布置方式。主体柜体由铝型材或方钢框架构成，外侧设置防护门板，内部容纳插针执行机构、折弯取料模组、端子模具、驱动元件和电气控制部分。机架底部布置脚轮与可调支撑，便于在车间内移位，同时在设备运行时通过支撑件固定，降低振动对插针位置的影响。柜体前方保留操作与维护空间，门板开合位置需避开人员通道，侧面和后部应预留气管、线缆及检修门的开启范围。

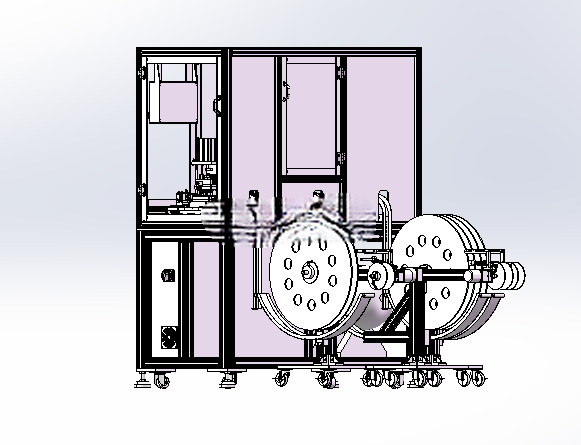

　　设备前端设置两组大直径卷料盘，用于承载线材或端子带料。料盘通过中心轴、轴承座和张紧机构支撑，盘料转动时由导向轮、限位挡边和缓冲张力结构控制送料节奏，避免料带松散、拉扯或过冲。料盘与主机之间的送料路径需要保持合理转弯半径，过短的导向距离会造成线材弯折应力集中，过长则会增加占地并影响送料稳定性。实际布局时，料盘外侧应保留换料空间，操作人员需能够在不拆卸主体护罩的情况下完成卷料更换和料带穿引。

　　插针工作核心集中在柜体内部的端子模具区域。线材按设定路径进入工位后，定位夹具先约束线芯或端子载体位置，随后送料机构将端子推送至模具入口；折弯机构按照端子形状完成预折或整形，取料机构再将处理后的端子转移至插装位置，由压入或插装执行件完成端子与线材、胶壳或载具的配合。各动作之间通过传感器确认到位状态，避免在料带未到位、端子缺失或夹具未夹紧时继续执行下一步。

　　结构设计上，这类设备更强调模块化和可调性。端子规格、线材直径和插针深度变化时，通常需要更换导向件、模具镶件、夹爪或定位块，因此机架内部应预留标准安装面和快拆空间。折弯取料机构宜采用独立安装板，便于调整行程和更换易损件；送料轮、导料槽、压料块等与线材接触的部位需考虑耐磨和防划伤，表面处理及材料选择要兼顾硬度与顺滑性。对于高速往复动作区域，应控制悬臂长度，加强连接板刚性，减少插针时的微小偏摆。

　　外形边界方面，主体柜体近似长方体，高度以人员操作和护罩封闭为原则，顶部可布置报警灯、排气或电气元件；前方料盘向外突出，是整机占地最大的部分。安装时不能只按柜体 footprint 核算空间，还需把料盘半径、开门半径、料卷更换距离、安全光栅范围和维护通道一并计入。设备就位后应保证地面水平，脚轮承重与整机重量匹配，可调脚杯压实后再进行气管、电源和控制系统接线。

　　从工艺适配角度看，该方案适合多品种、中小批量线束端子插装场景。调试重点在于料带张力、端子分料位置、折弯角度、插针行程以及夹具中心重合度。若端子材质较薄，折弯机构应避免过大冲击；若线材较软，导向通道需增加支撑，防止线芯倒伏。整机建模时需要重点核对运动件干涉、料盘拆装路径、门板开启角度、模组行程极限以及机架焊接或型材连接位置，从而保证三维方案能够直接服务于加工、装配和现场调试。
