笔记本内部杂质AOI视觉检测工作站

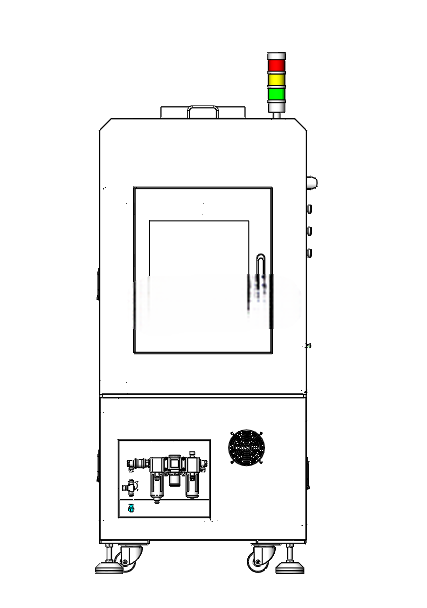

　　这套设备面向消费电子组装段的笔记本整机内部洁净度复检工序，定位在产线终检或包装前工位，用于自动识别笔记本壳体内部是否残留螺丝、金属屑、塑胶碎粒、线束余料等异物。整机采用封闭式机架布局，上部为带观察窗的检测工作腔，下部布置气动与电气控制元件，顶部设置三色警示灯，侧面预留操作按钮与维护接口，底部采用可调脚杯支撑，适配车间地面找平。

　　从工艺流程看，作业逻辑围绕人工上下料与自动检测展开：操作员将待检笔记本放入旋转平台上的定位工装，夹具夹紧气缸动作完成产品固定；Y轴直线模组携带检测相机移动至检测位，旋转平台带动产品回转一周，相机对内部区域进行多角度图像采集；检测过程中配合重力清理动作，使松散杂物在回转姿态变化下脱落或暴露，降低漏检概率；检测完成后夹紧气缸复位、松开产品，Y轴模组退回初始位，操作员取走产品并根据检测结果分流合格品与异常品。

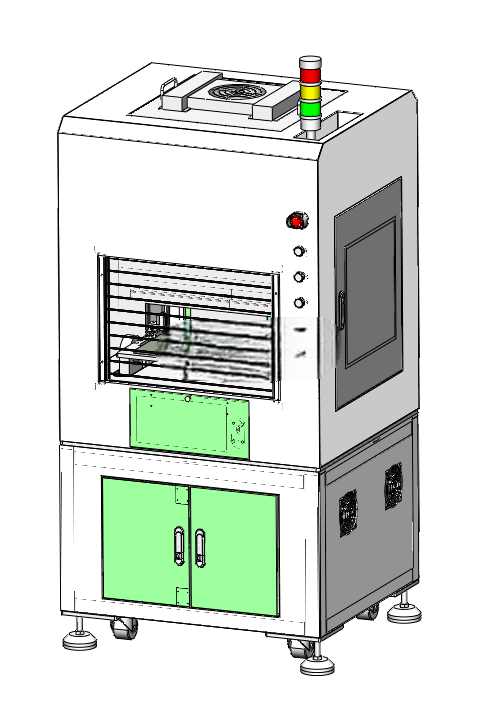

　　结构设计上，机架采用方管焊接或型材拼装思路，外封钣金兼顾防护与遮光，避免环境光对视觉成像造成干扰。正面观察窗便于人员在不开门状态下监视腔内动作，门窗处设置安全联锁逻辑，开门时运动轴暂停，符合设备防护基本要求。顶部三色灯用于运行、待机、报警状态指示，下部前侧面板集中布置气源处理件、阀组及控制按钮，管路与线缆分区走线，维护时可直接从下部检修口接近气动元件。

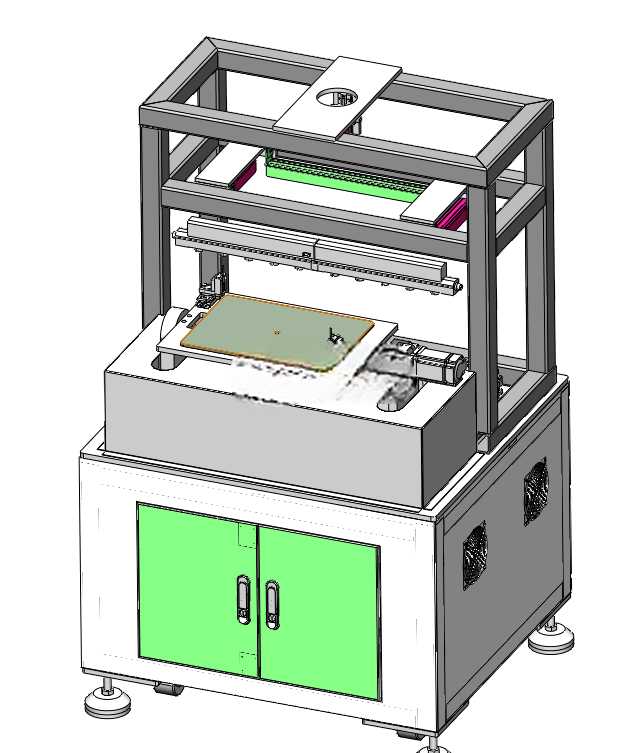

　　运动执行部分以Y轴直线模组作为相机位移载体，模组承担相机、光源及安装板的负载，选型时需关注行程、重复定位精度、负载弯矩与运行平稳性；旋转平台负责产品周向姿态变换，需控制回转跳动与定位重复性，保证画面一致性。夹紧气缸针对笔记本外形设置压块与仿形支撑，压接位置避开壳体薄弱区与接口部位，夹紧力通过调压阀限制，防止压伤外观。视觉系统通常包含工业相机、镜头、光源及支架，光源角度与亮度需依据笔记本内部材质反光特性调整，使金属异物与背景形成足够灰度对比。

　　安装边界方面，设备外形近似立式柜机，占地面积需结合机架宽度、深度及安全开门空间核定；前方应预留操作员取放产品与维护门开启距离，侧面预留气管、线缆接入空间，背部或下部预留散热与检修位置。脚杯支撑要求地面承重满足机架、模组、电气元件及产品总重量，并在调平后锁紧，避免高速移动时整机晃动。气路需接入稳定压缩空气，配置过滤调压元件，保证气缸动作一致；电气方面需为相机、光源、控制器、驱动器及报警灯分配供电与信号接口，运动轴与相机触发信号之间通过控制系统协调。

　　实际选型与建模时，应重点核对相机工作距离与模组行程是否覆盖笔记本内部检测范围，旋转平台直径与工装高度是否干涉产品取放，气缸压点是否与产品边界冲突，门板开启后是否满足维护操作。整机将上料定位、夹紧、旋转、视觉采集、异物排查与复位下料集成在同一封闭工作站内，适合笔记本组装后内部异物检测、装配遗留物确认及洁净度复检场景，也可为类似平板、电子模组类产品的内部视觉检测提供结构参考。
