保险盒在线自动检测分选整机结构

　　这套保险盒自动检测设备面向汽车电气件、低压配电组件及小型塑胶壳体类产品的出厂检验环节，核心任务是把人工目检中容易遗漏的装配偏差、外观缺陷、料距错位和工位漏装问题，转化为稳定可重复的在线检测流程。设备布置在生产线末端或独立检验工段时，可承接前段组装机流出的成品，也可由作业员批量补料，适合多批次、中小节拍、换型频率较高的保险盒生产场景。

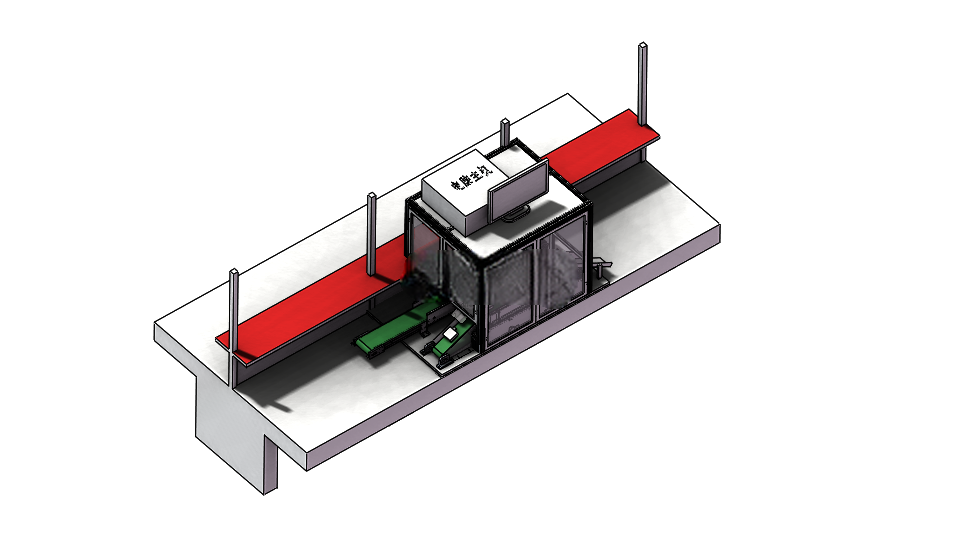

　　从实际使用逻辑看，工件先经人工上料区进入输送系统。上料位置并不追求复杂的料仓机构，而是保留便于操作的开放放置面，作业员将保险盒按大致方向摆放到输送带上，随后由挡停、导向和定位结构修正姿态。这样的设计在现场维护上更直接：来料盒体存在轻微尺寸波动时，不会因为卡料导致整线停机，操作人员也能快速处理偏位件。输送运动部分由电机、输送带、张紧装置、侧边护栏、控制器及相关配套件组成，带面高度、护拦间距和挡停位置都围绕保险盒的外形边界确定，保证工件在进入检测位前具有一致的位置基准。

　　检测系统是整机的关键工位。保险盒经过检测区域时，需要保持稳定的停位和光照条件，因此结构上设置了检测支架、安装立板、调节槽位和防护外罩。相机或传感元件的安装位置并非固定死在某一坐标，而是通过可调支架完成焦距、视野和拍摄角度的微调；对于不同规格保险盒，换型时主要调整导向宽度、定位块和检测元件高度，不需要大规模拆解机架。检测内容可覆盖盒体表面缺陷、端子位置、内部零件装配状态、料距一致性以及关键特征是否缺失，检测信号再反馈给控制与分选环节。

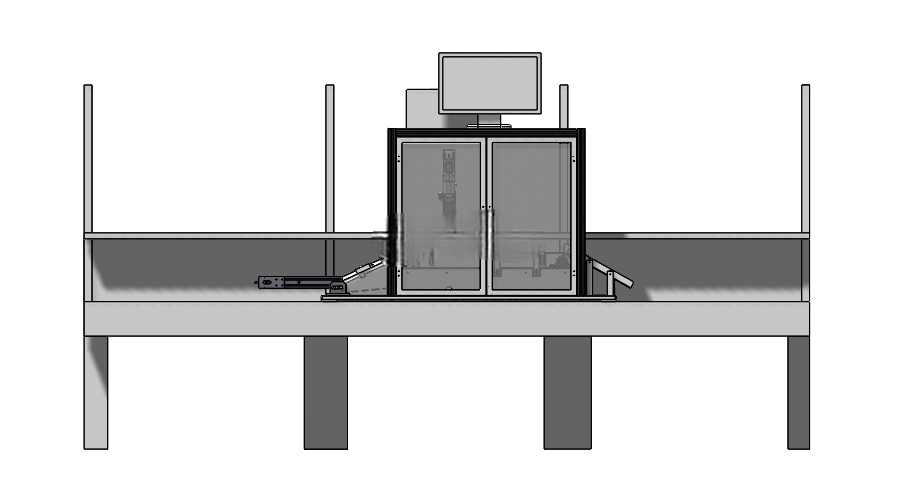

　　结构设计思路上，整机采用分段式布局：前段承担人工放料和初定位，中段完成输送、停位与检测，后段根据结果执行合格品流转或异常件剔除。机架多采用型材与板件结合的方式，立面预留传感器、电磁阀、线缆和拖链安装空间，底部设置可调脚杯，用于补偿地面不平并校正输送带水平。输送带两侧的护栏既要限制工件横向窜动，又不能形成过约束摩擦，因此在折弯边、导向入口和过渡段都保留了圆滑导入角度。检测位附近增加遮光与围挡结构，可减少车间环境光对图像采集的干扰，也能避免人员误触运动部件。

　　外形尺寸与安装边界需要结合产线通道统筹考虑。设备长度主要由上料区、输送段、检测区和分选段累加决定，宽度则受输送带有效宽度、两侧机架、电气箱及维护开门空间影响。布置时不能只看设备本体投影，还应在操作侧预留上料和清料空间，在检修侧预留电机、张紧轮、传感器线缆的拆装距离；若接入现有生产线，入口高度和出口高度要与前段接驳台或周转箱高度匹配。地脚承载区域应保持平整，设备周边需留出气路、电控线缆和异常件收集盒的位置。

　　在机构细节上，定位与挡停结构决定检测重复性。保险盒属于薄壁壳体类零件，夹持力过大容易压伤表面，力过小又会在停位时产生回弹，因此挡停块、压持件和导向片多采用可更换、可微调的形式。分选执行端根据现场节拍可选用推板、拨杆或导向分流结构，重点不是追求复杂动作，而是保证异常件被可靠分离，同时不与连续通过的合格品发生干涉。线缆走向沿机架内侧布置，运动区域使用拖链约束，避免长期往复后线材弯折或被输送带卷入。

　　对于三维建模和结构设计人员，这套设备的参考价值在于把常见的输送、检测、定位、分选功能整合到一个明确的工件对象上。建模时可重点核对输送带中心线与检测视野中心的同轴关系、传感器支架调节行程、挡停气缸或执行件的动作空间、护栏与工件之间的间隙，以及检修门打开后是否会与周边设备干涉。整机不是单纯的机架拼合，而是围绕保险盒从上料、定位、检测到分流的工艺路径展开，各工位之间的节拍衔接、工件姿态控制和安装维护空间，都是落地时需要反复校核的重点。
