凸轮式变距夹爪移栽机械手

　　该机构面向多工位拾取、排列、装箱及流水线移栽场景，常见于小件来料后需要按不同间距重新排布的工序。现场物料往往以密集阵列进入，而后段检测、包装或装配工位要求夹爪中心距按治具孔位展开，因此单纯等距搬运无法满足节拍与定位要求。此方案把间距变化集中在一条竖直布置的模组内，通过凸轮轴承与滑槽的配合，把滑板的轴向位移转化为夹爪安装座在横向的位置调整，结构紧凑，适合在设备侧边或工位上方占用较小安装空间。

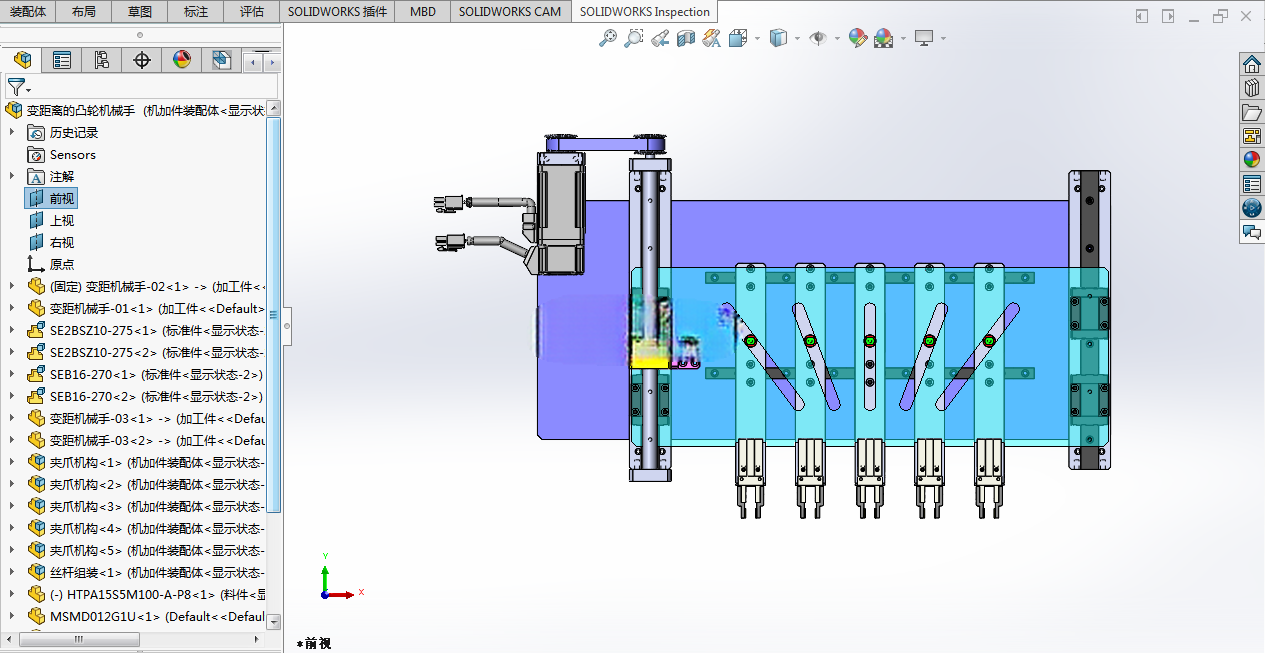

　　从运动关系看，承载凸轮轴承的模组被约束在导轨上，主要沿X方向移动；滑槽在两个极点处方向不同，当滑板沿Z方向推进时，凸轮轴承被迫沿滑槽轮廓滚动，从而带动滑座在导轨上产生横向位移。多个滑槽按目标间距曲线排布后，同一根滑板的一次直线动作即可让若干夹爪同步收拢或展开。这样的设计减少了每个夹爪独立配置伺服轴的数量，也避免了多电机同步调试带来的成本与控制复杂度。对于间距规律明确、产品换型较少但节拍要求较高的工位，凸轮变距比多轴联动更直接，维护点也集中在导轨、轴承和驱动连接处。

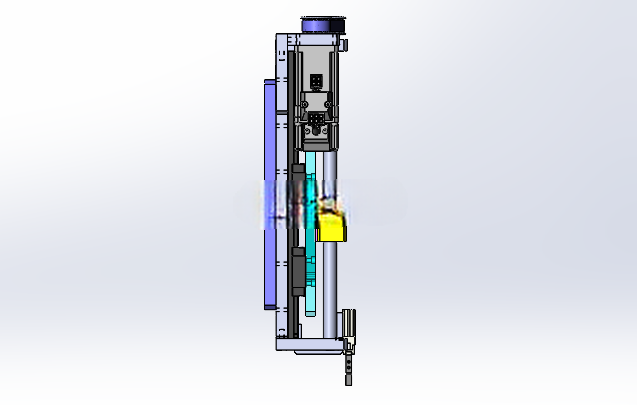

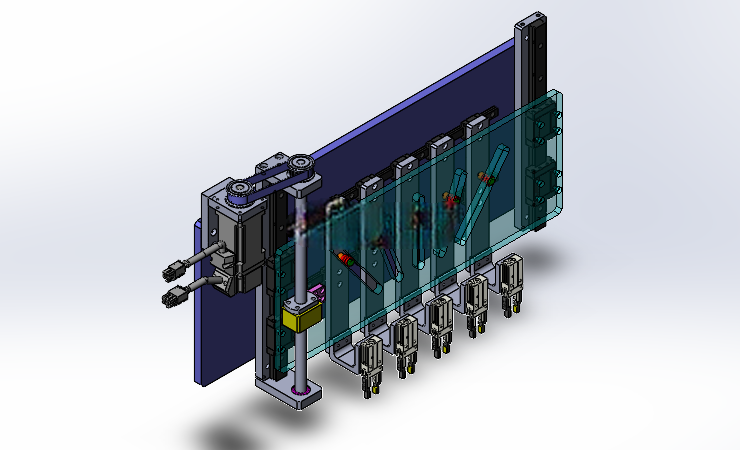

　　结构上，模组主体采用立式框架承载，侧边布置直线导向件，中间保留滑板与夹爪座的运动通道。顶部驱动元件与传动件连接，为滑板提供稳定推拉力；侧面长导轨承受偏载并限制非工作方向的晃动。夹爪安装区域位于下部，末端执行器可根据物料形状更换为真空吸嘴、平行夹指或定位拨块。框架外侧设置限位与检测安装位，便于在收拢位、展开位及安全回零位置布置感应开关。竖直形态有利于把变距行程与搬运升降行程分层布置，设备布局时可将其固定在移栽横梁、工位侧板或独立支架上。

　　安装边界方面，需要重点校核模组高度方向的维护空间，顶部驱动件及联轴器位置应预留拆装余量；下部夹爪在最低取料位与最高放料位之间运动，周围不得与输送带、治具或护罩发生干涉。横向展开后的夹爪中心距决定设备宽度方向安全间隙，收拢状态则影响进入密集料盘时的通过尺寸。导轨安装面应保证平面度与平行度，若基础板焊接后变形，容易造成滑块阻力增大、凸轮轴承偏磨。凸轮轴承与滑槽侧壁需保留合理滚动间隙，过紧会降低节拍并发热，过松则在高速启停时产生冲击和定位偏差。

　　实际选型时，应先按夹爪数量、单个夹爪重量及末端负载计算滑板驱动力，再结合变距行程确认滑槽曲线压力角。压力角过大的区段会把轴向推力放大为横向卡滞力，尤其在滑槽极点附近，应尽量采用平滑过渡，避免尖角造成轴承撞击。导轨规格不宜只按静态负载选取，还要考虑夹爪取放料时的偏置力矩；若末端吸嘴存在真空反力或夹爪闭合冲击，滑块额定动载荷需留有裕量。驱动端可结合节拍选用伺服、步进或气缸，但凸轮变距本质上依赖机械轮廓保证位置，重复停止位置不需要每个夹爪单独闭环。

　　调试过程中，先手动慢动检查滑槽与轴承的啮合顺序，确认各夹爪从收拢到展开无干涉，再逐步提高速度。润滑重点在滑槽接触面、凸轮轴承和导轨滑块，粉尘较多的现场应增加防护罩或刮屑结构。若用于洁净包装或电子小件搬运，可在外侧增加透明护罩，既保留观察窗口，也能防止人员接触运动部件。整体方案的价值在于用一条确定的凸轮轨迹完成多点间距转换，使移栽与变距动作在同一模组内实现，适合作为自动化排列上料、料盘转包装和多穴取放机构的核心单元。
