硬盘摆臂柔性线路板涂胶固化工作站

　　这套设备面向硬盘精密零部件后段装配工序，核心处理对象是硬盘磁头摆臂组件上的折片柔性线路板。在硬盘实际生产中，FPC软板与金属摆臂之间需要通过结构胶完成定位与补强，避免磁头在高速寻道、反复摆动过程中出现软板翘曲、走线拉扯、共振异响或焊点疲劳。设备围绕这一狭窄但要求极高的工艺窗口展开，把工件输送、夹具定位、喷胶打胶、胶形控制、固化衔接和节拍切换整合在同一工作站内。

　　从现场布局看，设备采用滚轮式输送机构承载专用夹具，夹具随滚道进入工作区后，由侧向阻挡、顶升定位和压紧单元共同锁定位置。输送系统没有采用单通道串行方式，而是按双通道模式布置，可同时送入两套夹具或交替完成上下料与加工。这样的设计对硬盘类小尺寸、高节拍零件很关键：一个工位执行喷胶或固化时，另一个通道可以完成装件、清胶、检测或等待，减少人工干预造成的停机空程。

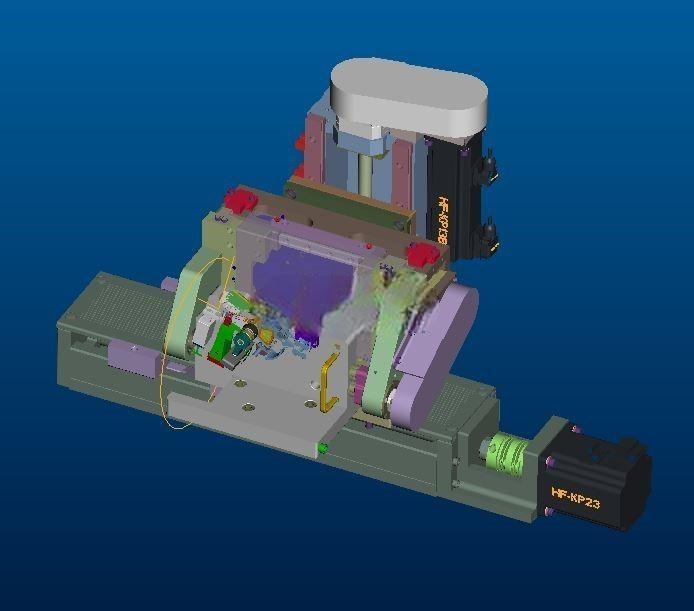

　　执行部分以多轴伺服驱动为核心。底部可见伺服电机与传动组件，用于带动喷胶或工件载台沿水平方向移动；立向模组负责高度方向进给，斜向及侧向机构则适应摆臂折片区域的复杂空间角度。硬盘摆臂本身轮廓薄、折弯多、避让空间小，胶点又靠近柔性线路板和精密金属件，因此枪嘴不能只沿固定直线路径运行。模型中多组滑台、立板、调节座和限位结构，正是为了让喷胶轨迹能够贴近折片边缘，同时避开磁头臂、卡扣和夹具压爪。

　　喷胶方式采用喷射式打胶，胶料通过控制阀和喷嘴形成稳定胶束，落在FPC需要固定的位置。与接触式点胶相比，喷射方式对工件表面高度差更宽容，也能降低针头触碰软板的风险。设备在胶路设计上需要兼顾胶量一致性与防滴胶，喷嘴附近设置安装位和调节结构，便于维护时更换阀件、清洗胶路以及调整喷射角度。对于硬盘摆臂这类零件，胶量过大可能污染周边机构，胶量过小又无法固定软板，因此机构刚性、停位精度和阀响应稳定性都直接影响成品良率。

　　夹具设计围绕产品互换和快速定位展开。载具上设置与摆臂外形匹配的仿形支撑、压块和避让槽，使软板在涂胶时保持设定姿态。双通道输送并不只是增加一条线，而是要求两套夹具在进入加工区后具有一致的定位基准；否则同一套喷胶程序会在不同载具上产生胶位偏差。模型中底座、导轨、滑块、挡停块和顶升板的组合，体现了以机械基准优先保证重复精度的思路，电控和视觉补偿只作为辅助手段。

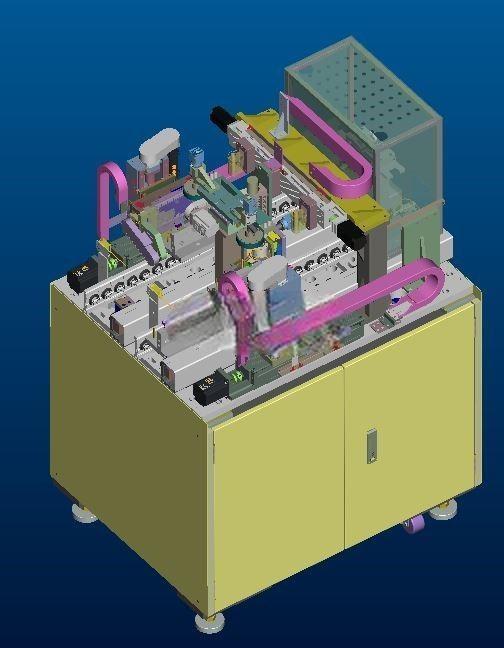

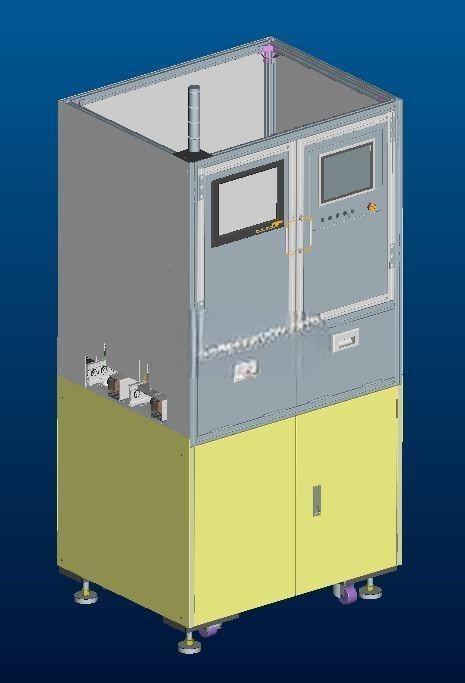

　　整机外形呈长条形工作站结构，下部为焊接或拼装式机架，中部布置滚轮输送线和加工夹具，上部竖立喷胶驱动模组及阀组件，侧向安装电机、拖链和管线。安装边界需要预留前后维护空间，尤其在喷嘴、胶阀、拖链和电机一侧，应保证人员能够完成穿胶管、校准针头、清理残胶和更换载具。设备底部与厂房地面或标准机台平台连接，四周需布置胶料供给、气源、电控信号和排风接口；若接入固化单元，还应在喷胶后保留稳定的固化等待或照射位置。

　　在结构建模时，机架不能只按外观搭建。滚轮输送区承受夹具反复冲击，顶升定位处存在集中载荷，喷胶模组高速启停时又会把反力传递到立板和底座，因此主承力板、电机安装座和导轨结合面需要保留足够厚度，并通过筋板、折弯边或支撑柱提高刚度。软板涂胶设备虽然没有重型切削负载，但对微振动敏感，机架单薄会导致胶线边缘抖动、胶点偏移，尤其在小胶量工艺中更容易被放大。

　　该工作站适用于硬盘制造、磁头臂组件装配、消费电子柔性板补强以及类似微型金属支架与FPC组合件的自动化粘接场景。设计时应先明确产品族尺寸范围、夹具数量、喷胶轨迹和固化衔接方式，再确定输送宽度、轴行程和安全防护范围。若后续兼容多款摆臂，可将载具定位面和喷胶程序做成换型接口，而主机架、输送滚道和伺服模组保持通用，从而在不大改主体结构的情况下覆盖多品种小批量生产。
