毛刷辊式物料清灰除尘槽体设备

　　该设备主要面向塑料碎片、袋装物料、周转件及散料表面附着粉尘的清理工况，常见于再生塑料分选前处理、包装回收线、车间物料预处理工位以及小型除尘作业单元。设备采用开口槽体作为作业空间，物料进入槽内后，由两组带毛刷的托辊相对旋转，通过刷毛接触、翻动和摩擦，将物料表面浮尘、碎屑及松散附着物剥离。粉尘在槽体内被约束，避免直接向车间扩散，处理后的物料可从槽体端部或配套输送位置转出，适合与前段上料、后段筛分或收集装置衔接。

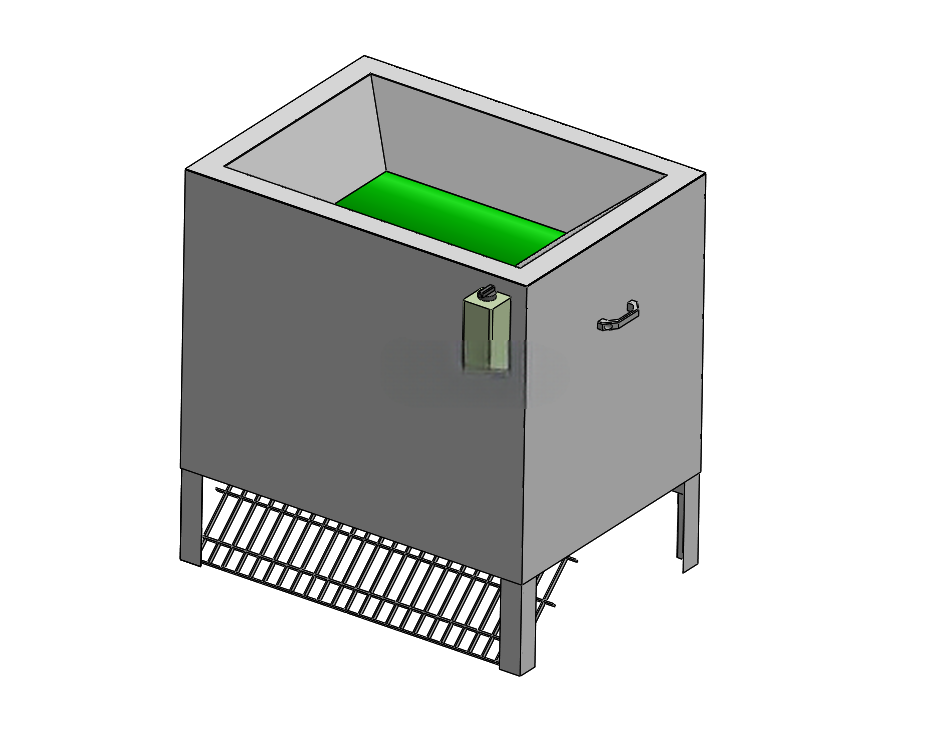

　　从结构布置看，整机以矩形槽身为主体，上部开口便于人工投料或与落料通道对接，内部绿色区域对应毛刷辊及清理工作区。槽体侧板承担毛刷辊轴座、驱动件和防护件的安装基准，侧板外侧预留电气控制盒安装位，检修时不需要进入槽内即可完成接线和常规维护。槽壁高度在保证毛刷辊包覆范围的同时，控制物料飞溅，开口边缘采用平直边框，便于后期加装防尘罩、观察窗或局部抽风接口。

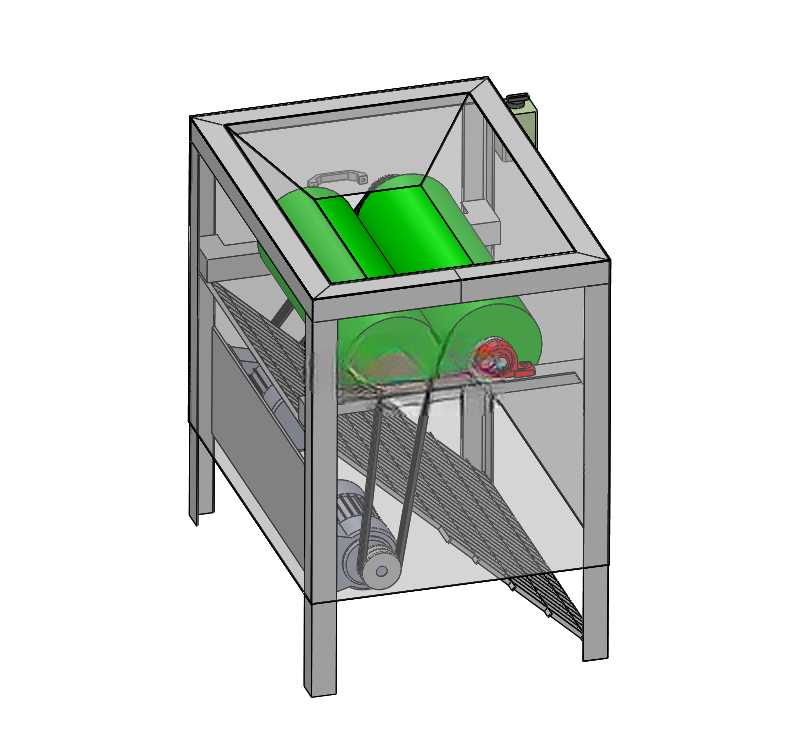

　　槽体下部设置四条支腿，将工作区抬升到适合人工操作或输送线对接的高度。支腿之间布置格栅式承托结构，一方面可对槽底形成加强，减少盛料和毛刷辊运转时的侧板振动；另一方面可让散落颗粒、灰尘通过栅格间隙下落，便于下方设置接尘盘或集中清扫。支腿底部保留安装接触面，现场可通过膨胀螺栓固定在混凝土地面，也可在移动工况下加装脚轮，但需注意毛刷辊旋转产生的交变载荷，脚轮选型应具备制动和足够承载能力。

　　设计思路上，该类清灰设备并不追求复杂风网，而是以机械刷扫为主，结构简单、制造成本低，适合粉尘量中等、物料形状不规则且需要柔性接触清理的场景。毛刷辊转速、刷毛直径和辊间距需要根据物料尺寸调整：塑料片料较薄时，刷毛不宜过硬，防止物料被卡滞或击飞；袋装物料则需保证刷毛具有一定压入量，以清除袋面褶皱内积尘。槽体宽度决定单次处理量，长度则影响物料在刷辊区的停留时间；若用于连续生产线，可在槽体两端增加进料导板和出料溜槽，使物料沿辊轴方向或垂直辊轴方向通过清理区。

　　安装边界方面，设备四周应预留操作与检修空间，侧板控制盒一侧建议留出不小于开门和接线维护距离，槽体上方需保证投料或接料高度，下方格栅区域要保留清灰空间。驱动电机、辊轴和轴承座应保持同轴，安装时先以槽体侧板加工面为基准校正辊轴水平度，再紧固轴承座，避免刷毛偏磨。现场若配套除尘风系统，可在槽体侧部或顶部预留法兰接口，抽风方向应避开物料被直接吸走的位置，优先在扬尘区形成低压导流。

　　三维建模时，槽体可按钣金焊接框架思路拆分，侧板、底板、支腿和格栅分别建立参数化特征，便于调整槽宽、槽深、腿高及栅条间距。毛刷辊应单独建立装配体，明确辊筒、轴端、轴承座、刷毛排布和驱动连接关系，这样在更换刷辊规格或扩展为多辊结构时，工程图和物料明细能够同步更新。整体模型对小型清灰工位设计、非标设备方案比对以及刷扫类除尘机构教学具有较强参考价值。
