车钻铣复合机床外观结构设计

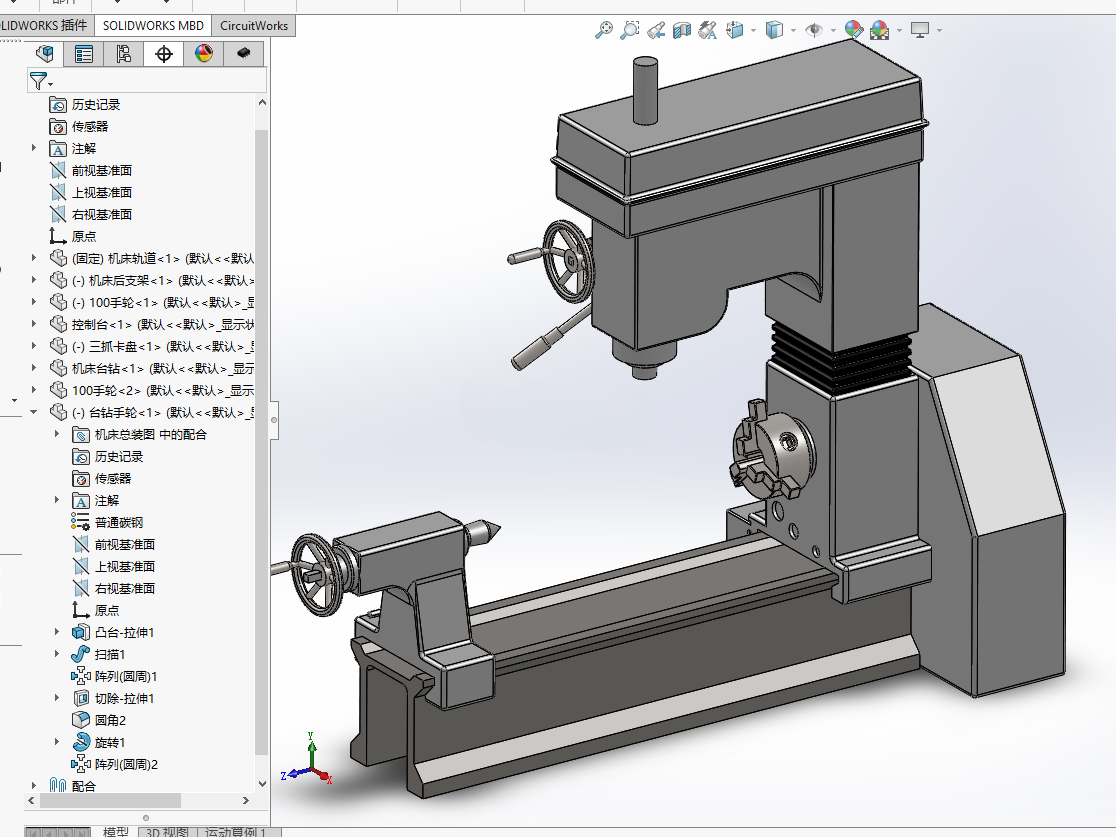

　　这套车钻铣复合机床的三维结构以中小型台式加工设备为原型进行外观化建模，整体布局兼顾车床床身、尾座、刀架区域与钻铣主轴箱的空间关系，适合在教学演示、方案展示、设备外观评审以及非标机床前期布局校核中使用。模型将传统车床的水平床身和钻铣床的立式主轴单元组合在同一机架上，左侧布置动力箱体与操作控制区域，中部为长条形床身导轨，右端设置可沿床身移动的尾座组件，上方则布置横向伸出的钻铣主轴箱。这种布局能够让观看者快速理解车削夹持、尾座顶紧、钻削进给和铣削加工之间的位置关系。

　　从实际加工场景看，这类复合机床主要面向小型五金件、轴类零件、套筒类零件以及维修车间内的多工序轻切削任务。工件在一次装夹或少量换位后，可完成端面、外圆、中心孔、钻孔、铰孔、轻铣平面等操作，减少工件在普通车床与钻铣床之间反复搬运、找正的时间。模型虽然侧重外观表达，但各功能区域的相对位置保留了真实设备的工程逻辑：床身承担导轨基准和尾座滑移支撑，主轴箱提供钻铣刀具的垂直与手动进给动作，尾座通过手轮和顶紧结构对长轴类工件形成辅助支撑，操作手柄、手轮、控制面板和急停按钮也按照人机操作习惯布置在便于接近的位置。

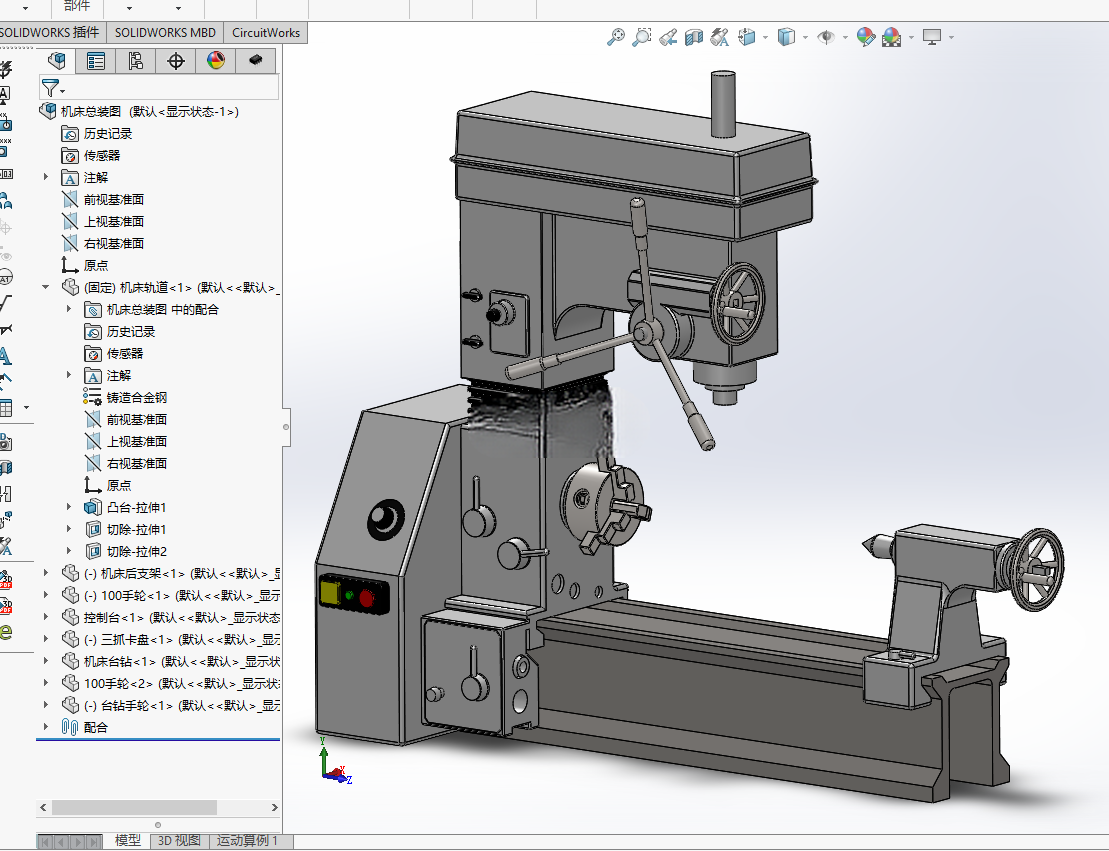

　　结构设计上，床身采用长箱式轮廓，底部形成稳定支撑面，导轨面沿长度方向贯通，为尾座和可能布置的溜板部件提供运动边界。左侧立柱与底座相连，承担上部主轴箱的悬臂载荷；主轴箱外形为矩形箱体，前端设置主轴套筒、操作手柄和刻度调节手轮，侧面保留进给手轮和锁紧机构的位置。尾座部分包含底座、套筒、手轮和顶紧轴线，其中心高与主轴工作区域保持一致，体现车削类设备对同轴度和支撑高度的基本要求。控制按钮集中在左前侧，操作者站在设备前方即可完成启停、状态观察和手动进给操作，符合小型机床常见的站立作业范围。

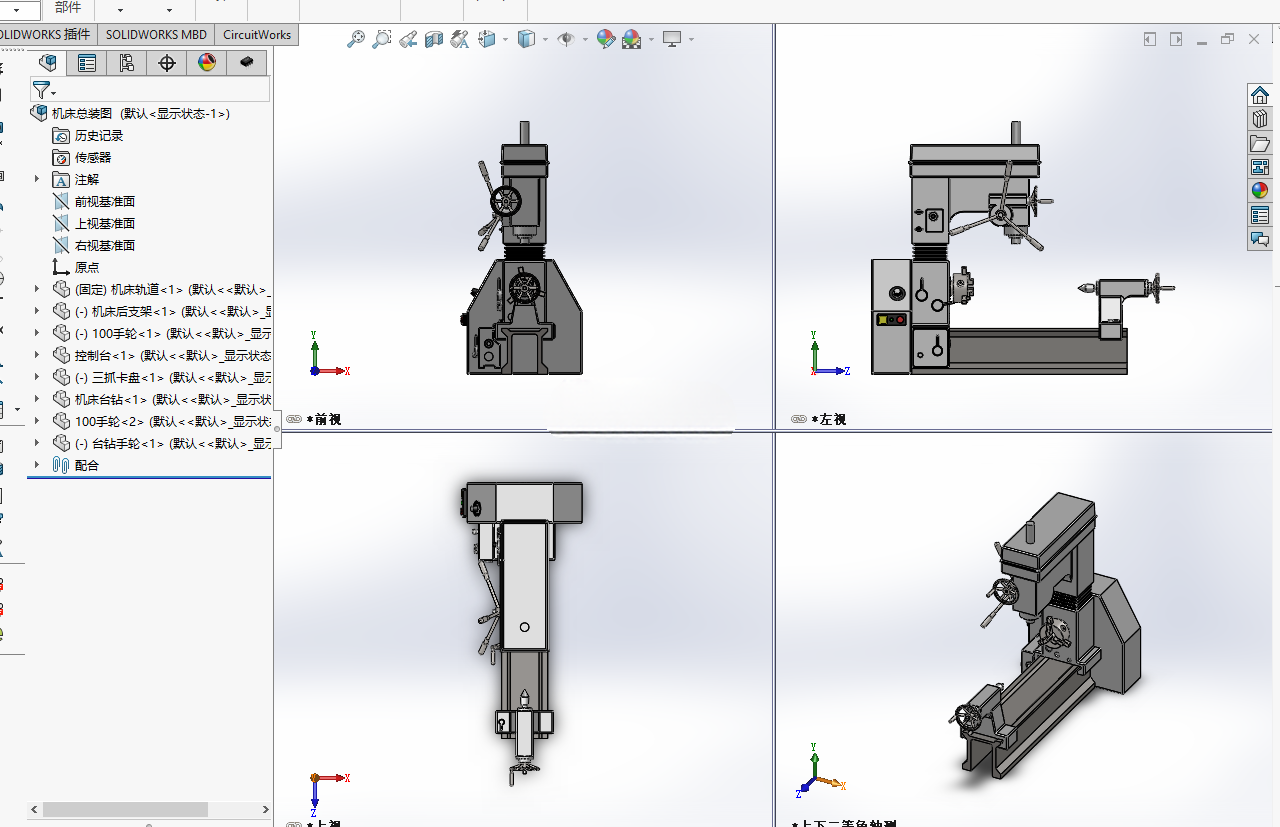

　　外形边界方面，整机长度主要由床身和尾座行程决定，宽度受左侧动力箱、主轴箱悬伸及右侧手轮外轮廓影响，高度则由顶部主轴箱、进给手柄和立式操纵杆决定。布置产线或实训室时，需要在设备前方预留操作者站位与手柄摆动空间，在右侧预留尾座手轮旋转和维护空间，在上方保留主轴箱检修、刀具拆装及起吊余量。床身底部应落在平整承重基础上，若用于真实设备开发，还需进一步校核床身导轨直线度、立柱结合面刚度、主轴箱悬臂变形以及尾座锁紧可靠性。

　　建模思路上，作品以实体外观还原为主，重点表达机床的体块比例、操作件位置、运动部件轮廓和装配关系。箱体转角、手轮直径、手柄长度、控制面板倾角、尾座滑移形态等细节均围绕真实小型机床的视觉比例展开，便于后续在方案阶段进行外观配色、防护罩设计、安全联锁位置规划和宣传动画制作。对于结构工程师而言，该模型可作为复合机床概念布局的参考骨架：先确认床身长度、主轴中心高、尾座行程和主轴箱悬伸量，再在此基础上补充内部传动、主轴轴承、进给丝杠、导轨副、润滑系统和防护结构。通过这种由外而内的设计方式，可以较早发现操作干涉、维护空间不足、排屑区域不合理以及工件上下料路径冲突等问题，从而为后续详细设计提供清晰的空间依据。
