V65立式加工中心高精度改造结构

　　这套结构面向既有立式加工中心的精度恢复与性能提升场景，常见于中小批量精密零件加工车间、模具加工单元以及设备翻新改造项目。老旧V65类机床在长期使用后，立柱导轨磨损、主轴箱垂向受力不均、快移与切削转换时冲击偏大，容易造成孔位偏差、侧壁接刀痕和Z向跟随不稳定。改造方案没有把设备简单拆换为新机，而是在原有机床主体上重构关键导向与配重方式，使床身、立柱、滑座、工作台等基础件继续承担刚性支撑，同时通过浮动导轨和氮气平衡系统改善运动品质。

　　从实际用途看，该设备仍承担铣削、钻孔、镗孔、攻丝和平面加工等任务，适合箱体类、板类、模架类和中小型结构件的立式加工。改造重点集中在主轴箱上下运动链路：立柱侧保留原有安装基准，新增或调整导向组件，使主轴箱在垂向进给时承受更均匀的约束；氮气平衡系统则用于抵消主轴箱、滑枕及相关运动部件的大部分自重，降低丝杠和伺服电机在升降过程中的持续负载。这样处理后，Z轴在抬刀、快移、反向和进给切换时的受力突变会明显减小，对提升定位稳定性、减少爬行和延长传动件寿命都有直接作用。

　　结构设计上，模型把床身底部水平支撑、立柱立式承载、主轴箱垂向运动、工作台横向送料以及防护和辅助安装位置都表达出来。床身作为整机基准，底部设置可调垫铁或固定地脚区域，安装时需要先校正水平，再锁定立柱与床身连接面。立柱后部和侧面预留平衡元件、管路、阀组及检修空间，氮气瓶或蓄能类元件靠近主轴箱负载路径布置，避免平衡拉力经过过长、过软的传力环节。主轴箱区域保留刀具主轴安装界面，但模型未加入刀具和卡爪，现场应用时可根据实际刀柄、拉刀机构、冷却管路和刀库干涉范围继续补充。

　　浮动导轨的设计思路不是无约束地“悬浮”，而是在保证运动方向明确的前提下，让导向副对加工误差、装配偏差和热变形具有一定适应能力。导轨压板、镶条、安装块和润滑点位需要在装配时统一考虑：预压过小会削弱刚性，预压过大则会增加摩擦和发热；导轨面与主轴箱重心之间的力臂也要控制，避免切削反力形成附加倾覆力矩。氮气平衡回路则应关注缸体安装同轴度、链条或拉杆受力方向、压力保持以及安全防护，平衡压力需按主轴箱实际重量和行程配置，不能只按外观经验设定。

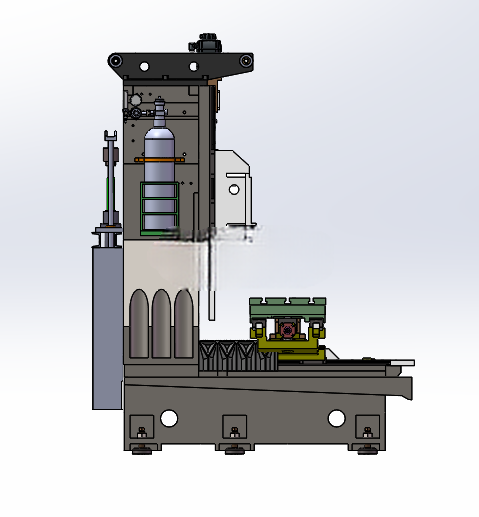

　　外形与安装边界方面，整机呈立式布局，下部床身沿前后方向延展，工作台位于前部加工区，立柱和主轴箱占据后部及上部空间，平衡瓶体沿立柱旁高位布置。设备进场时要确认床身底座地脚孔距、立柱最高点、检修门开启范围、工作台行程极限以及上方吊装空间。生产线布局中，正面需保留上下料和操作观察距离，后侧应留出平衡系统维护、电气管路和气压检测空间，侧面则要满足工作台移动、排屑器连接和防护门开启需求。若纳入自动上下料或机械手单元，还需校核工作台T型槽夹具高度、主轴端面到工作台面的封闭高度，以及门体开启后工件进出路径。

　　建模表达时，各部件按装配关系分层组织：床身和立柱体现基础承载，导轨副体现运动约束，主轴箱体现加工执行，工作台和滑座体现工件定位，氮气瓶、管路和连接支架体现平衡系统。对结构设计人员而言，后续深化可继续加入导轨防护罩、丝杠座、轴承座、润滑分配器、行程限位、刀库支架以及切削液收集结构；对设备选型人员而言，应重点核对原机床立柱导轨形式、Z轴行程、主轴电机重量、工作台承载和夹具轮廓，确保改造件与现场基础尺寸匹配。整体方案的价值在于利用原机床刚性基础，通过导向和平衡环节的针对性改造，把老旧设备的加工稳定性提升到更适合精密铣削和稳定批量生产的状态。
