汽车轴承盖防错视觉检测工位

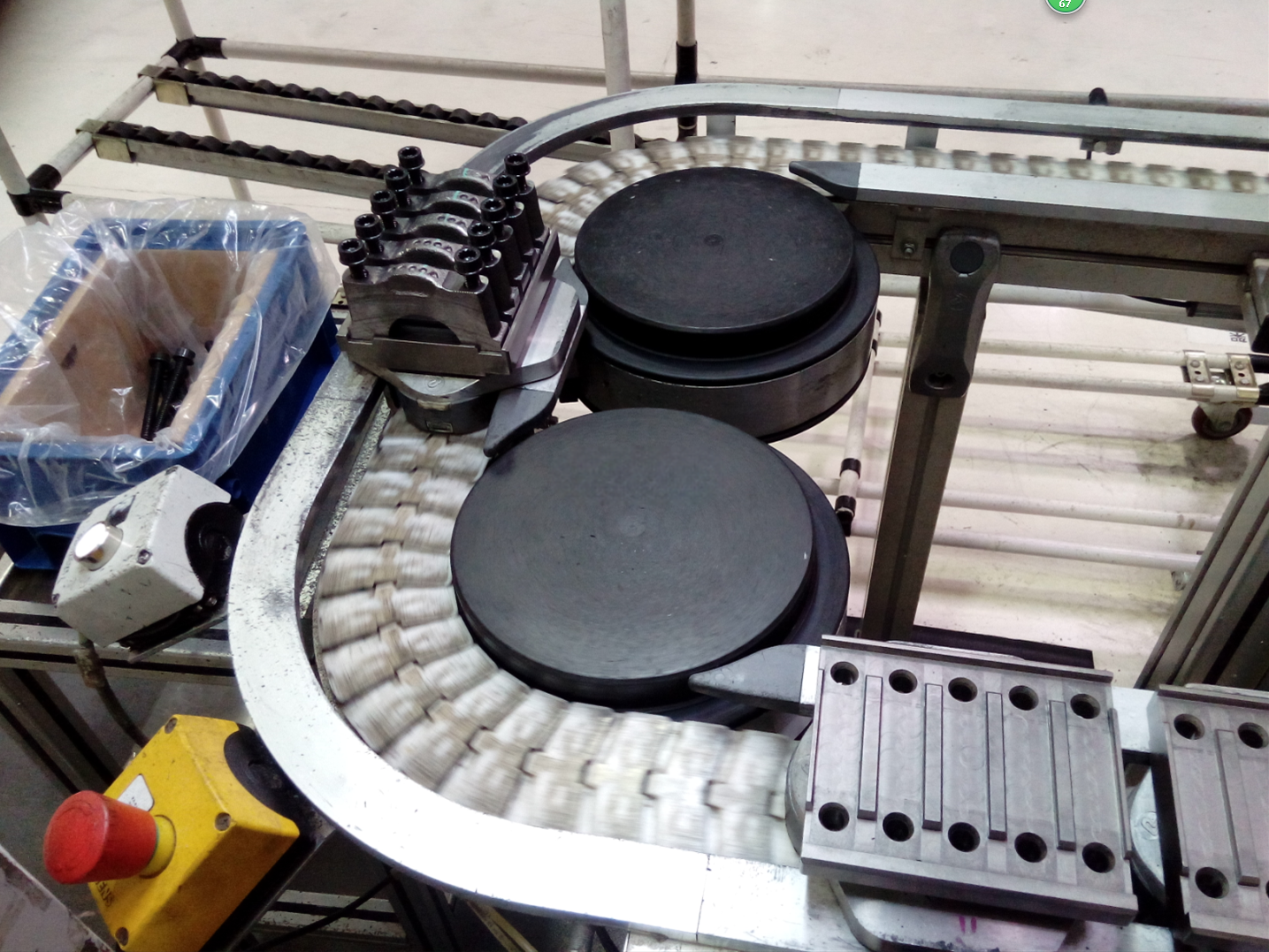

　　这套在线检测工位主要布置在汽车零部件装配线或机加工线的输送段旁，针对轴承盖类零件在流转过程中可能出现的漏装、反装、错型、方位偏差等问题进行自动判别。轴承盖属于发动机、变速箱或底盘总成中配合精度较高的小件，一旦型号混淆或朝向错误流入后道，轻则造成压装卡滞、密封面贴合不良，重则导致返修拆解甚至批量报废。把检测点设在倍速链或辊道沿线，可以在零件随托盘连续输送的节奏下完成拦截，不需要单独安排人工逐件翻看，更适合汽车零部件多品种、节拍稳定的生产环境。

　　设备的核心动作围绕“到位—停止—拍摄—判定—放行或报警”展开。工件随输送线进入工位后，阻挡机构先将托盘截停，侧面和上方的检测元件分别确认零件是否到位、姿态是否稳定；随后相机在气缸驱动下进入拍摄位，对轴承盖上部标识和圆弧部位进行图像采集。上部标识用于识别字符、刻印或型号特征，圆弧部位则辅助判断盖体方向与轮廓是否正确。拍摄完成后相机退回安全位置，避免与输送中的工件或夹具干涉。判定合格时，阻挡气缸释放，托盘继续流向下游；判定异常时设备保持拦截并发出报警，由人工取出错件或纠正姿态后再放行。这种“机器初判、人工处置异常”的方式，既保留了自动线的连续节拍，也避免不合格品直接混入合格品队列。

　　结构上，检测主机采用铝型材框架加防护围护的形式，框架沿输送线旁落地布置，内部集成相机安装板、升降或平移气缸、气源处理件、阀岛、节流阀及传感器支架。围护面板一方面减少车间环境光对成像的干扰，另一方面为镜头、光源和线缆提供防护，防止油污、粉尘和人员误碰。相机支架设计成可调节结构，便于在换型时调整焦距、视野和拍摄角度；气缸行程根据轴承盖外形尺寸、托盘高度及镜头工作距离确定，缩回后镜头需完全离开工件通行轮廓，伸出时定位重复精度要满足图像采集要求。阻挡机构位于线体侧边或下方，执行件与托盘接触位置设置缓冲，避免高速截停时产生冲击移位。

　　从安装边界看，设备需要同时占用线体旁的维护空间和线体上方的拍摄空间。框架立柱应避开托盘回转半径、工件起吊路径及人员操作侧；相机伸入区与输送面之间的净空要按最高工件加夹具高度核算，并预留传感器与光源安装余量。气路方面，气缸、阻挡缸、换向阀和节流阀集中布置在便于检修的位置，气源处理件靠近用气点，管路沿型材内腔或拖链敷设，减少外露折弯。电控元件与气动元件分区安装，传感器线缆和相机网线分开走线，可降低伺服、电磁阀动作时对图像信号的干扰。

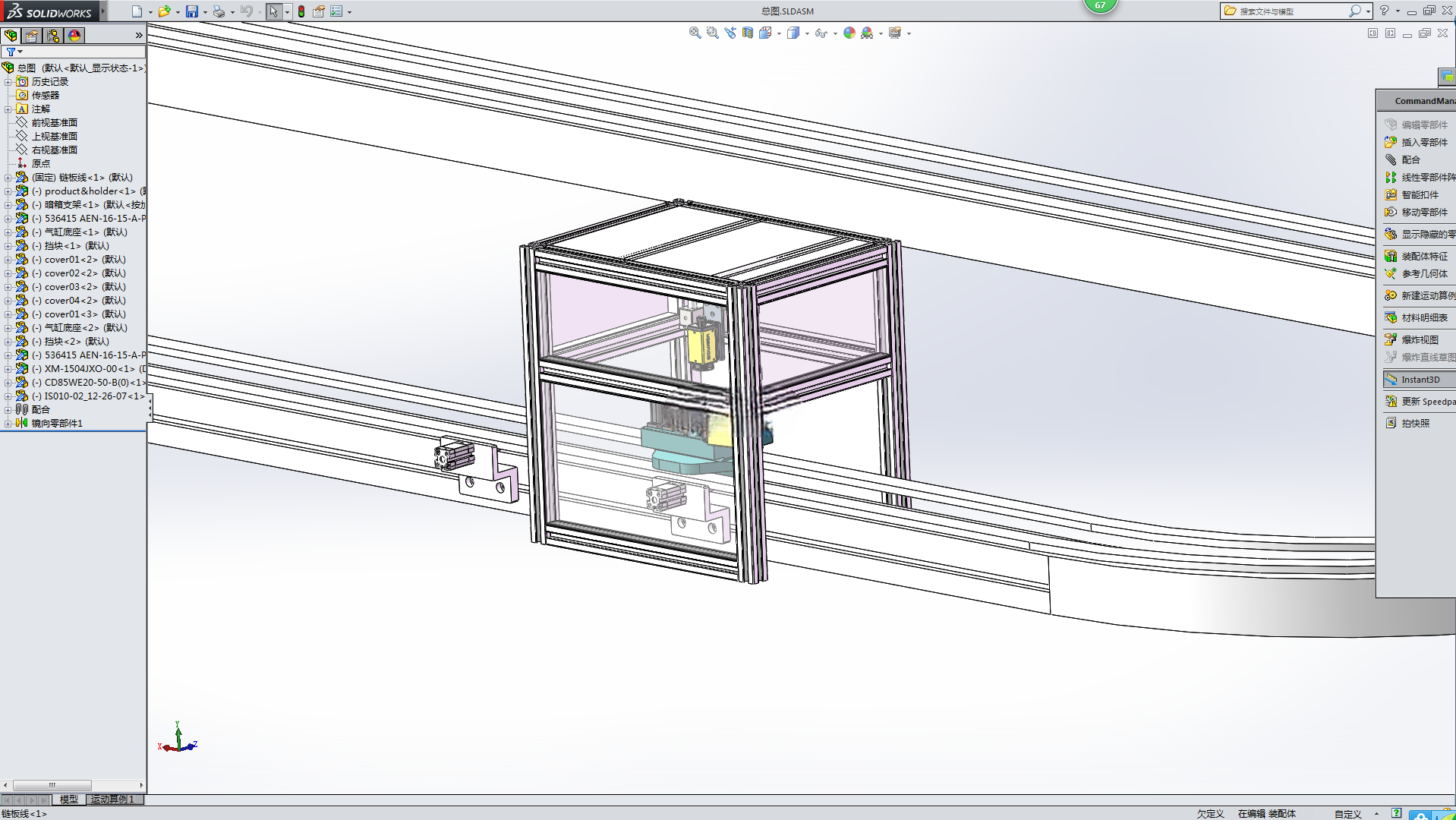

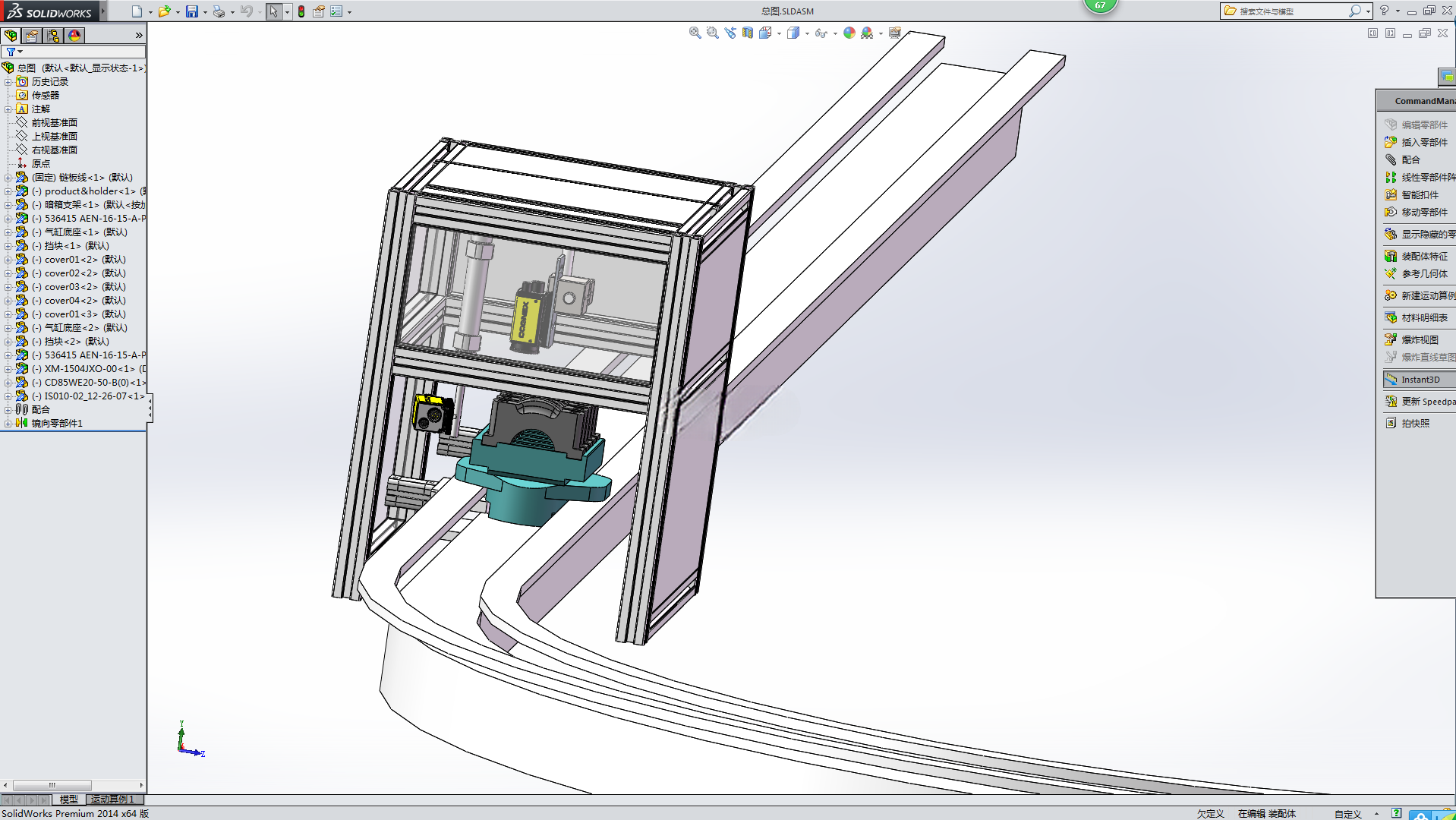

　　建模时需要重点表达输送线与检测主机的相对位置、托盘停止位、相机运动包络、防护门开启范围以及维护操作面。对于结构工程师而言，这类工位的难点并不在于复杂零件数量，而在于多专业边界协调：镜头视野要覆盖被检特征，气缸行程不能与工件干涉，阻挡点要与托盘定位面相匹配，机架还要兼顾光线封闭和换型调试。若轴承盖品种切换频繁，支架上应预留长圆孔、快拆压板和可调限位，使相机、光源及阻挡块能够快速复装。线体段与主机底座之间则需考虑现场拼接公差，地脚支撑位置应避开地面线槽和输送支腿。

　　整体来看，该装置把视觉识别、气动阻挡和输送联锁整合在一个紧凑工位内，适用于汽车轴承盖及类似小型壳体零件的防错检测。设计时围绕被检特征确定相机位姿，围绕托盘节拍确定阻挡与放行逻辑，再围绕车间安装条件确定框架和围护尺寸，能够较完整地还原工程现场从方案布局到动作实现的设计过程。
