电解蚀刻工艺槽组及搅拌机架结构

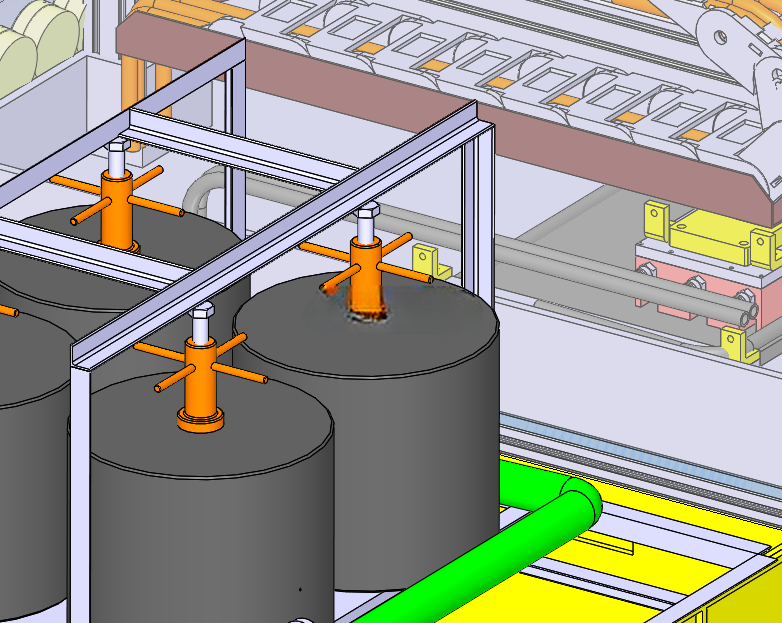

　　该套结构面向金属表面蚀刻工序，核心由多组圆柱工艺槽、槽内搅拌执行件、顶部支撑框架、槽间管路及周边输送定位部件组成，适用于五金标牌、精密薄片零件、机械标识件在盐水电解液中的阳极溶解加工场景。现场布置时，圆柱槽体按直线阵列排布，槽体顶部预留搅拌轴安装位，橙色十字桨叶组件垂直伸入槽内液面以下，工作时带动电解液形成稳定环流，避免槽内浓度分层，保证金属工件表面蚀刻速率均匀。槽体上方采用矩形型钢焊接框架，框架立柱沿槽体外侧落地，横梁跨接相邻槽位，既为搅拌轴提供安装基准，也承担检修时人员临时倚靠、管路挂载的附加载荷，框架与槽壁之间预留操作间隙，方便日常清理槽底沉积物与更换电解液。

　　槽体侧部布置绿色输送管路，管路沿设备底座低位敷设，弯头位置采用大曲率过渡，减少电解液输送时的局部阻力，管路接口与槽体侧壁预留法兰连接位，后期可快速对接循环泵与过滤单元。从结构设计思路看，圆柱槽相比矩形槽更易避免边角处电解液滞留，槽壁受力均匀，长期承受液体静压时变形量更小；搅拌轴采用顶部悬臂支承，轴端桨叶分层布置，十字形桨叶在旋转时可同时形成径向推流与轴向翻动，使槽内不同深度的电解液浓度、温度保持一致。工件蚀刻过程中，金属作为阳极在通电条件下发生可控溶解，搅拌动作持续带走工件表面反应产物，防止局部蚀刻过深或纹路发花。

　　设备周边可见输送轨道与定位块，轨道高度与槽体顶部操作面匹配，工件载具可沿轨道平移至各槽位上方，再由升降机构带入电解液内，形成连续化蚀刻作业路径。安装边界方面，多槽并列布局需在槽组四周预留检修通道，框架顶部与厂房管线之间保留安全距离，槽体底座需做防腐找平处理，管路低位处预留排净口，方便停机时排空槽内液体。搅拌轴的支承座固定在框架横梁上，同轴度需在装配时调整，避免桨叶运转时触碰槽壁；槽体与框架之间设置隔热防腐垫层，减少电化学环境对钢结构连接部位的腐蚀。该结构把槽体容纳、溶液搅拌、管路循环、机架支承和上下料轨道接口整合在同一工位区域，适合作为电解蚀刻生产线的槽段设计参考，也可用于同类湿法表面处理设备的布局校核。
