龙门悬挂式型材定长锯切输送机构

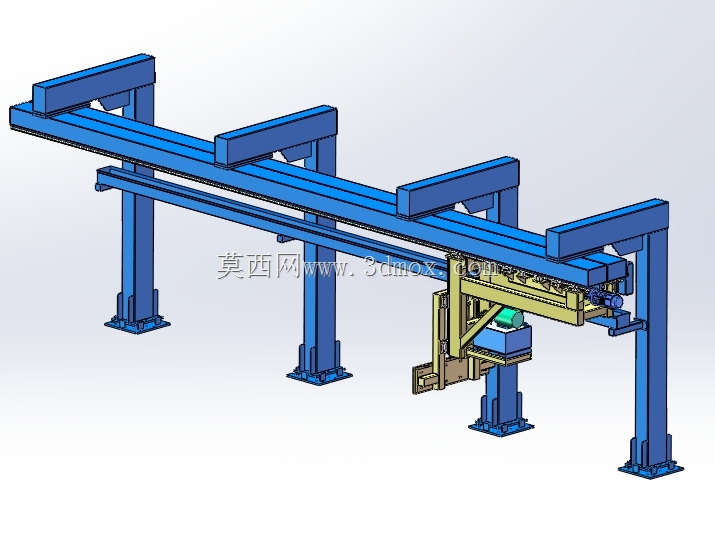

　　这套机构面向长条形金属型材、管材或杆件的在线定长切断工位，整体采用高架龙门布局，主承重轨道架设在测量与锯切平台上方，执行小车以悬挂方式沿纵向主梁移动，不占用地面物料通行空间，也便于下方连续布置来料辊道、定位挡料装置和锯切主机。现场布置时，四根落地立柱通过底板地脚螺栓固定在混凝土基础上，立柱间距与主梁长度决定有效测量行程；双梁或加强型单梁轨道承担小车自重、夹持反力和锯切过程中的振动载荷，梁体下方预留小车吊挂轮组、拖链和检测元件的安装空间。

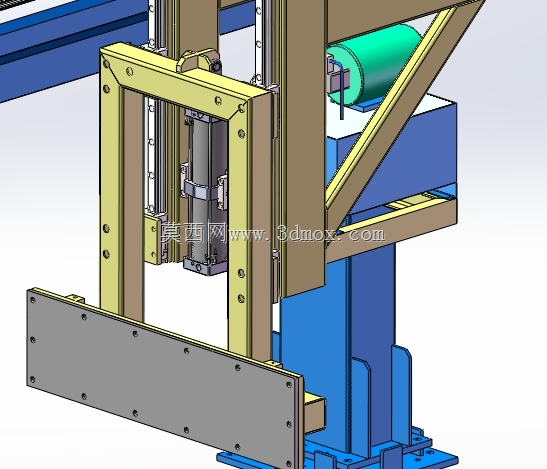

　　物料从上游辊道连续送入，悬挂小车上的编码器随行走轮或伺服轴实时采集位置，控制系统据此换算材料端部位置和当前料长。待材料到达目标长度附近，锯切长度挡板先下降进入料道，对材料端部进行机械定位；输送机构继续低速送料，材料贴靠挡板后定位停止，避免单纯依靠光电信号产生的累计误差。挡板与料道接触面通常设置耐磨块或可调挡头，长期冲击后可单独更换，定位面高度与型材中心线保持匹配，防止细长料顶弯。

　　锯切执行部分集成在悬挂小车下方，包含横向进给滑台、锯切动力头、夹持压料和导向防护结构。锯切前，压料机构先将型材固定在靠近切口的位置，降低锯片切入时的抖动；锯切结束后，压料松开、挡板升起，已切段由下游输送自动排出，剩余材料继续向前传送，进入下一个测量循环。小车在轨道上的移动既可以承担测量跟踪，也可适应不同长度规格的切换，换型时主要调整目标长度参数和挡料位置，不必大规模改动机械布局。

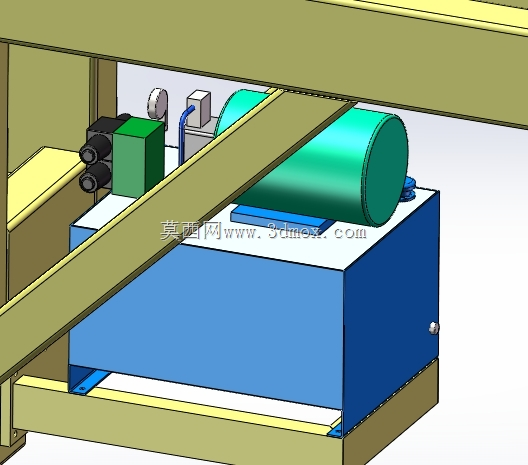

　　结构设计上，龙门立柱与主梁采用焊接箱形或型钢组合形式，关键受力节点布置加强筋；轨道安装面需要控制直线度和平行度，否则吊挂轮组会出现偏载、卡滞或编码器测距波动。小车框架上部布置行走轮、导向轮和驱动组件，下部通过连接板悬挂滑台与锯切单元，中间留出维修和排屑空间。电缆、气路或液压管路沿主梁侧方通过拖链敷设，避免随小车往复运动时与物料干涉。

　　安装边界方面，设备长度方向需覆盖来料缓冲、测量行程、锯切工位和出料段；高度方向要保证悬挂小车最低点与物料、辊道及防护罩之间留有安全间隙，同时满足车间起吊维护高度。立柱底板区域应避开地面输送设备基础，地脚附近预留水平调整和二次灌浆位置。若用于多品种型材，还需在料道两侧考虑导向轮、侧夹紧和承托辊的可调空间，使不同截面材料在通过时保持稳定。

　　从建模角度看，该装置的核心不在于单一零件复杂度，而在于长行程轨道、吊挂小车、挡料联动和锯切进给之间的空间协调。主梁跨度、立柱高度、小车轮距、滑台行程、挡板升降位置和锯片运动包络都需要在三维环境中逐一校核；尤其要检查小车运行至两端极限位置时，拖链弯曲半径、检修空间、锯切头与立柱的避让关系，以及材料满长输送时与机架支腿的干涉风险。整体方案适合布置在型材加工线、管材备料线或钢结构件前段切割工位，用高架悬挂方式把测量、定长、挡料和锯切动作整合到同一跨距内。
