电梯绳索配件自动化冲压连线设备

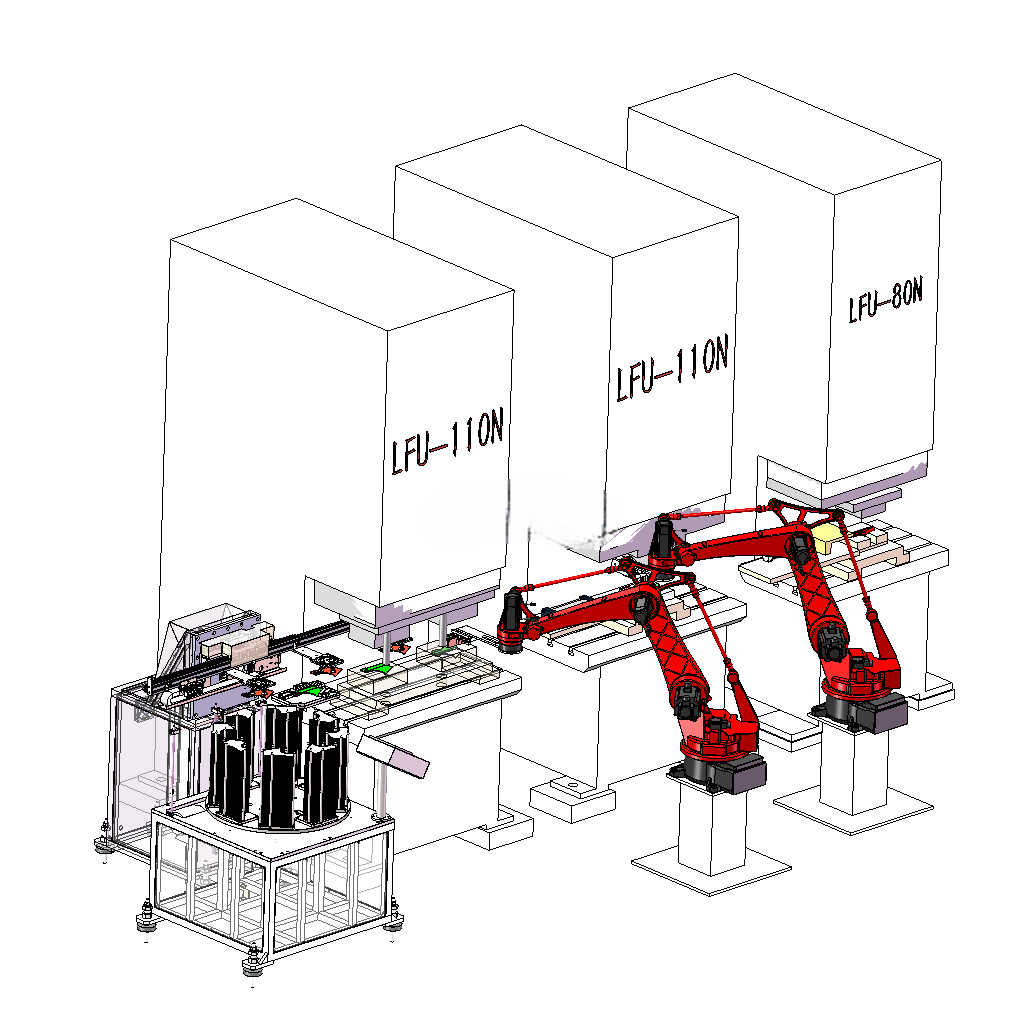

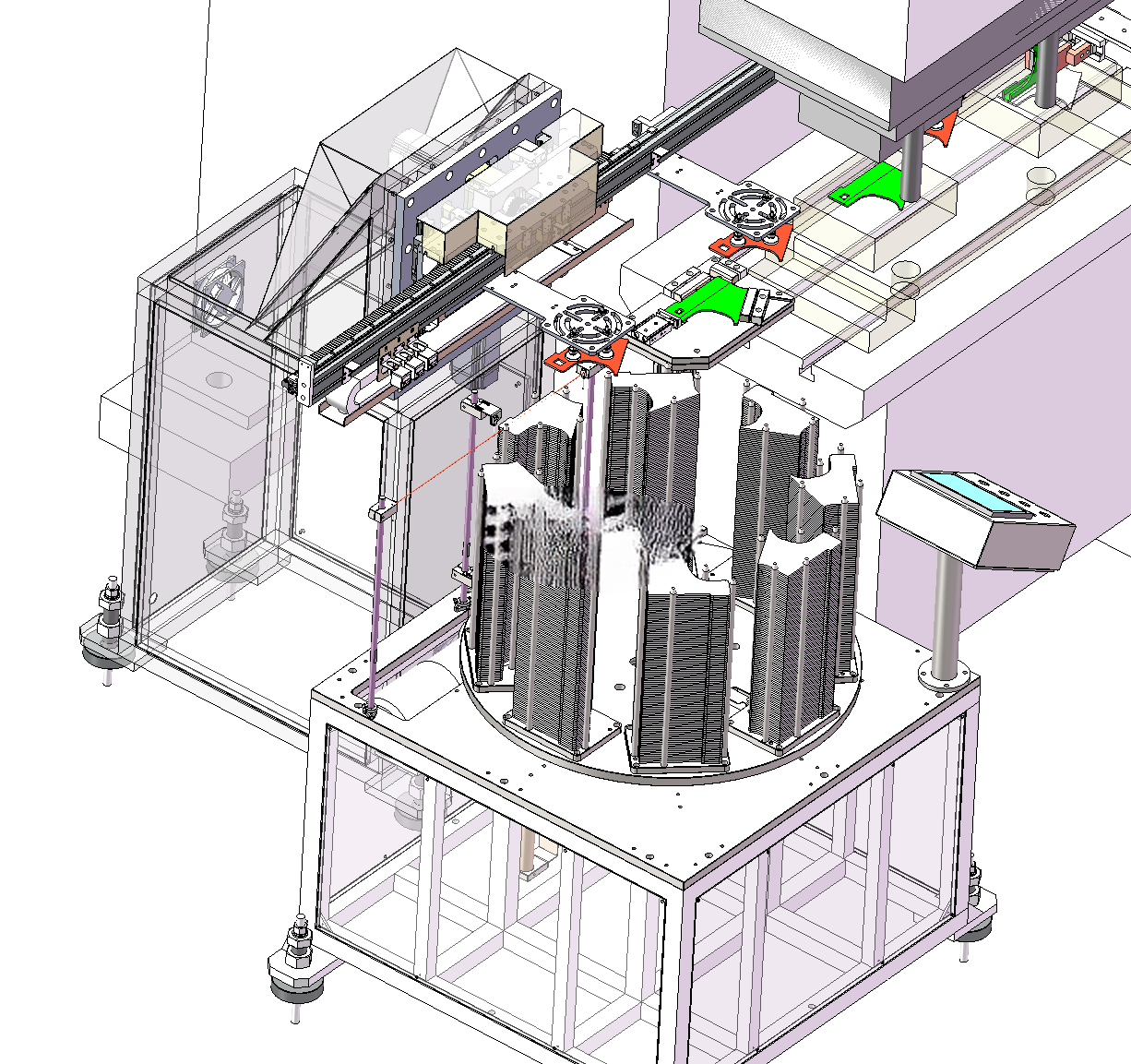

　　该套自动化冲压连线主要面向电梯绳索类五金配件的批量成形场景，产线围绕三台闭式压力机的工序排布展开，压力机型号依次覆盖LFU-110N、LFU-110N与LFU-80N，对应不同吨位的冲压力输出，可依次完成坯料初冲、中间工序成形、终压整形的全流程加工。产线前端配置多工位自动上料机构，料仓采用旋转储料结构，可批量堆叠待加工板料，配合分层分料机构实现单张坯料的自动分离，避免双料叠送引发的模具损伤；上料后坯料经二次定位机构完成精准找正，定位基准与首台压力机模具进料位严格对齐，消除人工上料的位置偏差。

　　两台四轴冲压机械手分别布置在相邻压力机之间，负责工序间工件的高速搬运，机械手末端搭载适配绳索配件外形的专用手爪，抓取行程覆盖压力机工作台面的取放料点位，搬运过程中工件姿态保持稳定，不会出现偏移掉落。产线中部额外配置一台高速搬运机械手，用于跨工位的工件转序，可在压力机滑块上行的安全窗口内快速完成取件、移位、放件动作，整线生产节拍可达5件/分钟，相比传统人工上下料的冲压模式，生产效率提升显著，同时规避了人工进入冲压作业区域的安全风险。

　　从结构设计思路来看，整线采用模块化布局，上料单元、定位单元、机械手单元、压力机单元均为独立装配模块，各单元通过地脚螺栓固定在车间地面，对接位置预留调整余量，可根据现场车间的排布空间微调单元间距；设备的安装边界需预留压力机正面的模具更换空间、机械手的回转运动空间，以及上料单元的补料操作空间，生产线两侧需预留安全防护栏的安装位置，防护栏与机械手运动极限位置保留安全距离。电气控制层面，各单元的动作逻辑通过联锁信号协同，压力机的滑块位置信号、机械手的到位信号、定位机构的夹紧信号互锁，只有当所有前置动作完成且处于安全位置时，下一工序才会启动，避免动作干涉。

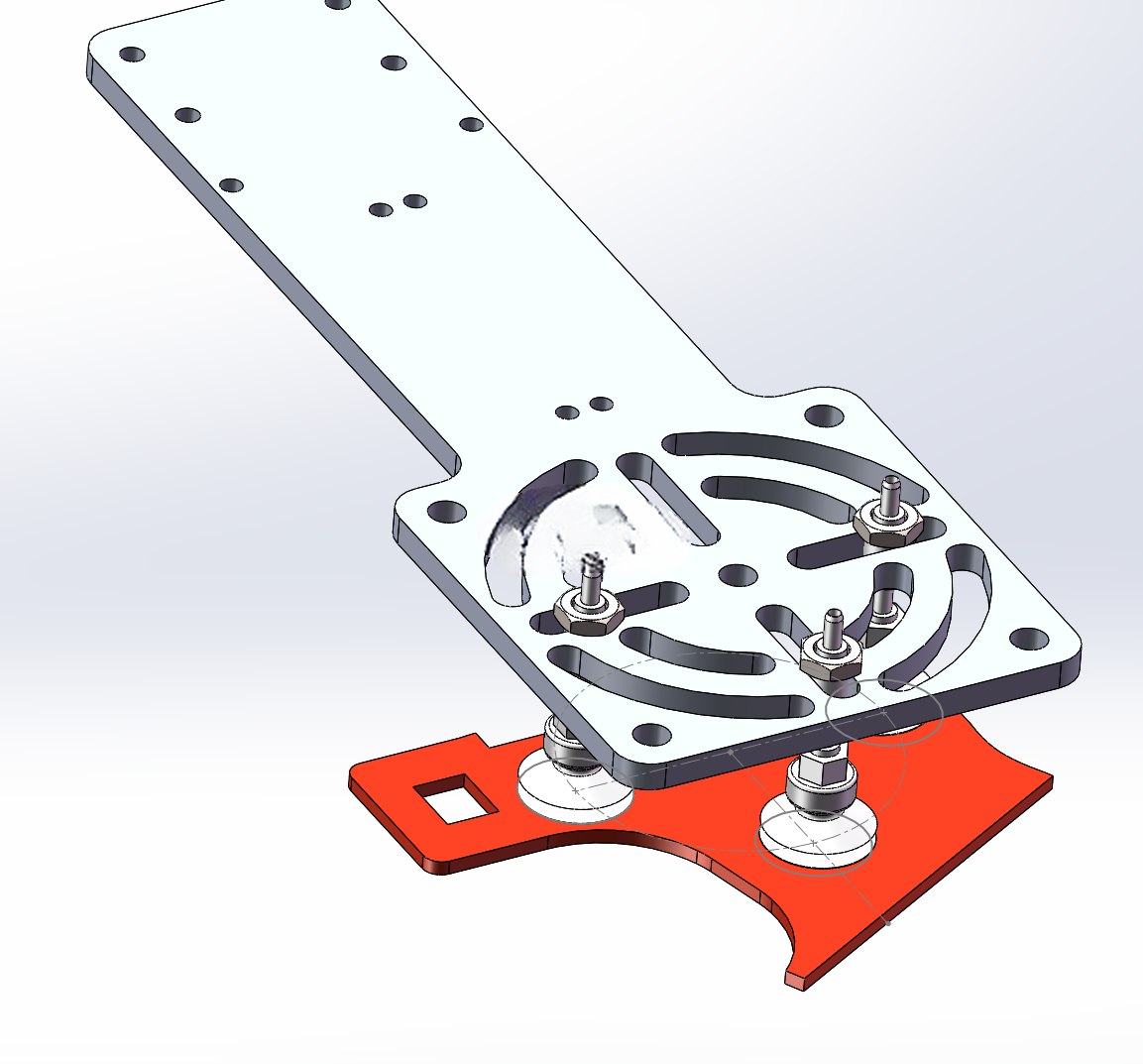

　　料仓的旋转工位可在不停机的状态下补充坯料，减少产线待料停机时间；二次定位机构采用粗定位加精定位的两级结构，先通过挡块对坯料进行初步限位，再由推正组件将坯料推送至精准定位面，定位重复精度满足冲压模具的进料公差要求。机械手的手爪采用快换结构设计，针对不同规格的电梯绳索配件，可快速更换对应夹爪，无需对机械手本体进行大幅改动，适配多品种小批量的柔性生产需求。三台压力机的工作台面尺寸与模具安装槽按标准冲模接口设计，工序模具可直接固定在工作台面上，模具更换时通过压力机的装模结构快速锁紧。产线的工件流转路径采用直线串联排布，坯料从前端上料位进入后，依次经过各台压力机完成全部冲压工序，成品从末端压力机出料位输出，可直接对接后续的集料工位。整套设备的结构设计完整覆盖了电梯配件冲压生产的上下料、定位、搬运、成形全环节，各机构的运动行程、负载能力、安装接口均经过匹配校核，既可以作为电梯五金配件自动化产线的落地方案参考，也可为同类冲压连线的布局规划、机械手选型、工位联锁设计提供直观的三维结构参照，帮助结构工程师在方案阶段快速核验各单元的空间干涉情况、操作维护空间是否合理，缩短产线开发的设计周期。
