电子连接器螺母组装铆合自动机

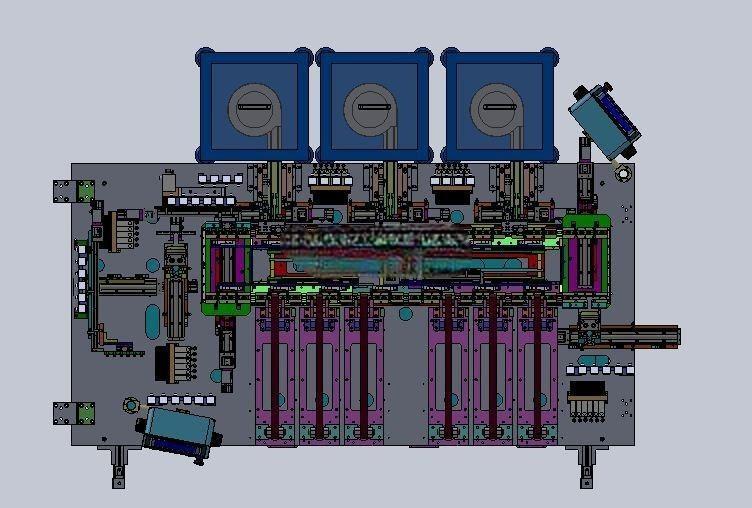

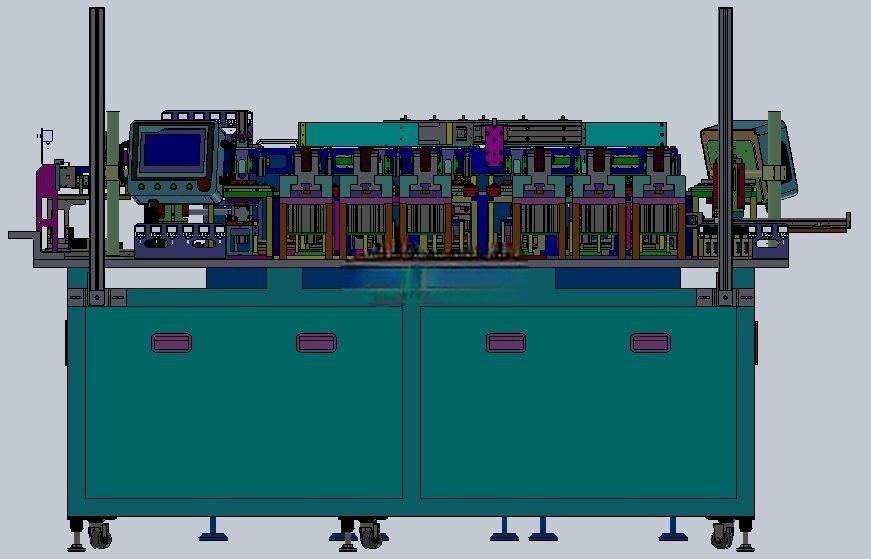

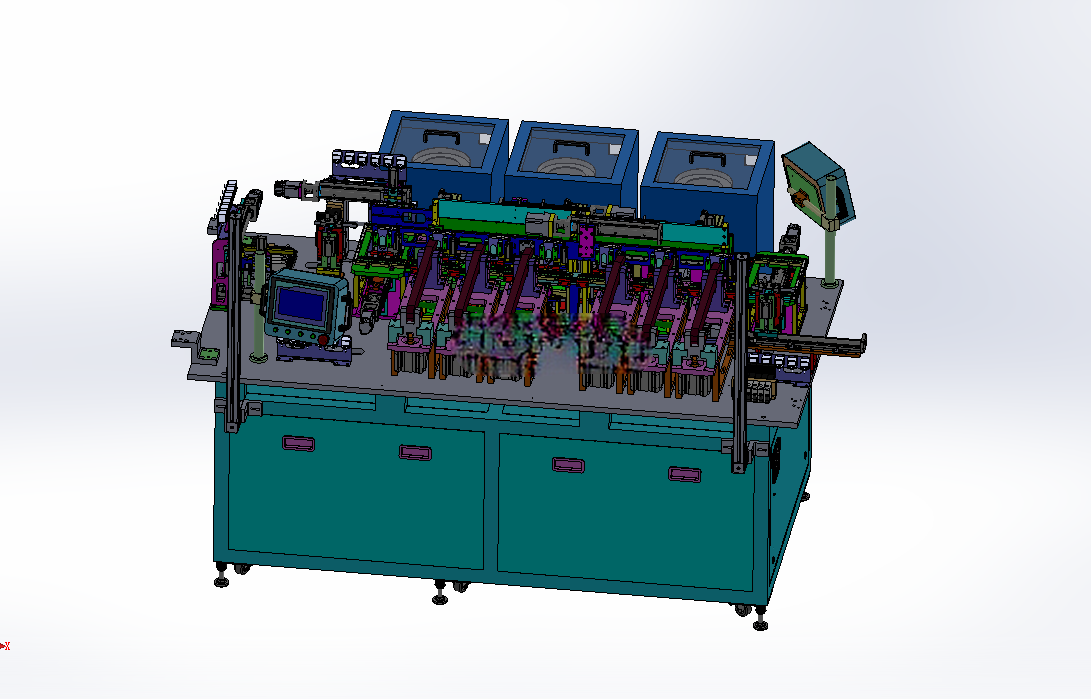

　　这套设备面向电子连接器生产线上的螺母装配与铆合工序，属于典型的非标自动化专机。整机采用长条形台式布局，下部为一体式焊接机架柜体，上部沿工件流向依次布置各功能模组，机架底部装有可调脚杯与移动脚轮，便于产线就位后的水平调整与位置迁移。柜体内部预留气动元件、阀岛及电气控制元件的安装空间，台面上方设置防护框架与操作屏，人机界面集中在设备前端，方便操作人员进行参数调用、状态监视与异常复位。

　　从工艺路线看，工件进入设备后先经过进料翻转模组，将来料姿态调整到后续装配所需方向；随后进入主流道模组完成定位与步进输送。螺母供给与预装环节通过分料、导向和压入结构配合，使螺母准确进入连接器对应位置。核心的加力杆铆压模组采用气缸作为执行动力，替代传统液压油缸铆合方式，现场更洁净，泄漏风险低，维护点少，能耗与运行成本也更容易控制。产品承座在各工位之间承担精确定位，保证铆压点与工件基准一致；完成装配后由出料KK模组将成品移出工作区，衔接下游检测或包装工位。

　　结构设计上，模组化思路比较明显。进料、翻转、输送、铆压、承座、出料各自形成相对独立的功能单元，既便于三维布局时校核干涉，也利于加工装配阶段并行推进。铆压区域需要重点关注刚性与导向精度，压头、导向轴、承托面之间的同轴度直接影响铆合质量；若支撑结构偏软，气缸高速加压时容易产生侧向偏移，造成铆点歪斜或工件压伤。因此台面安装板、立板和压头安装座通常选用较厚钢板或铝件，并通过定位销保证重复装配精度。

　　气动铆合方案在选型时要结合螺母规格、铆入深度和所需保压时间确认缸径、行程与增压方式。对于铆合力较大的工位，可采用增压缸或带导向的压紧气缸；对于轻压装工位，则优先选用标准气缸配合线性导向，控制成本。传感器布置应覆盖来料有无、螺母到位、工件定位、压头位置和出料状态，这些信号接入控制系统后可实现缺料报警、空工位跳过与压装异常判定。

　　安装边界方面，这类直线式自动机长度方向占用空间较大，布置产线时需在左右两侧预留维护通道，前端保证操作屏与安全门开启空间，后端留出出料接驳位置。设备上方要考虑防护罩、报警灯和气管走线高度，台面上的模组拆装区域不能被机架立柱遮挡。气路、电控线缆宜沿机架内侧或拖链敷设，运动模组附近避免管线与工件托盘交叉。安全设计上，铆压动作区应设置防护门或光栅，维护模式下需切断动力并释放残余气压。

　　对于从事非标设计的工程师而言，该类设备的建模重点不只是把气缸、导轨和机架拼合起来，更要围绕工件节拍反推工位数量，围绕铆压精度校核支撑刚性，围绕换型与维护确定可调结构。承座与定位块应考虑产品小批量差异，预留磨损后更换和微调的可能；流道宽度、挡停位置和推料行程也应在三维阶段进行动态干涉检查。整体方案适用于连接器、小五金组件、端子类产品的自动送料、装配与铆接场景，能够替代人工重复放置螺母和手动压铆，提高工序一致性，并减少油污、噪声和维护负担。
