定量旋转式液体灌装加药包装一体机

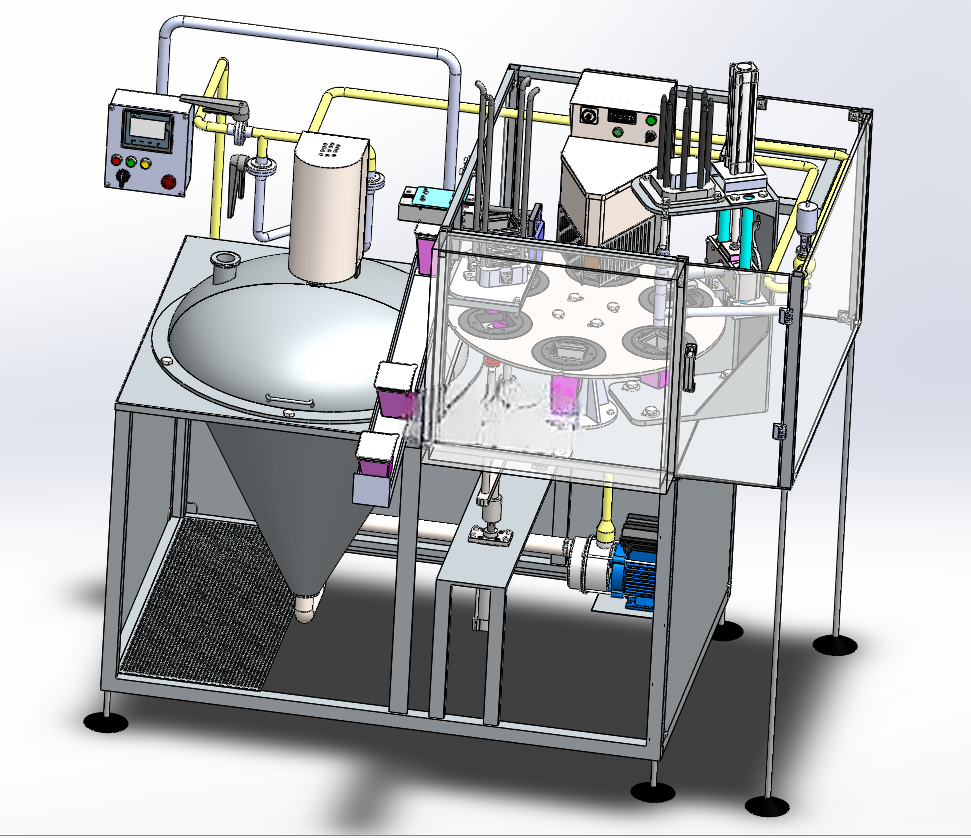

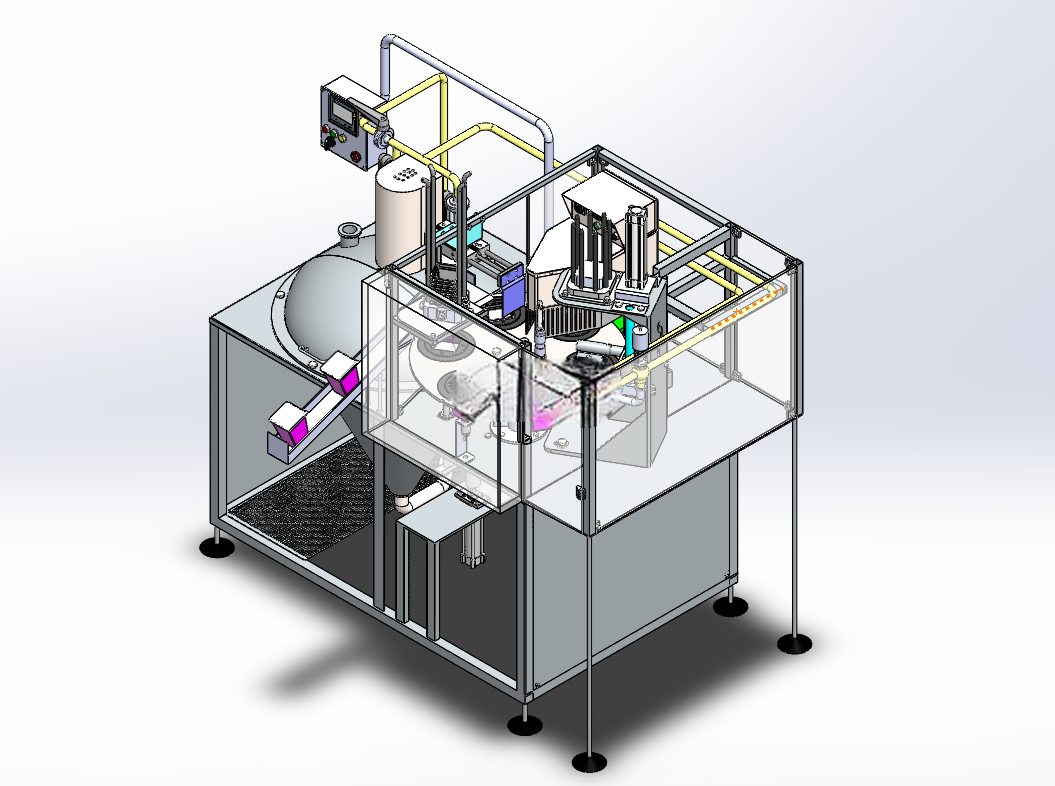

　　这套旋转工位式灌装包装设备的三维结构，面向连续化液体分装产线的布局需求搭建，整机采用下部方管焊接机架作为承载基础，机架底部配置可调支撑脚杯，可在车间水泥地面完成水平校准，抵消地面平整度误差对转盘运行精度的影响。机架上部围绕间歇分度转盘布置多组执行工位，外围采用铝型材框架搭配透明亚克力护罩做安全防护，既满足车间设备安全防护的隔离要求，又能让运维人员直接观察内部工位的运行状态，护罩对应进出料位置预留开口，对接前端来料输送与后端成品输出动线。

　　
从现场应用场景来看，这类设备可覆盖两类典型生产需求：一类是化工车间的腐蚀性液体分装，比如工业药水、碳酸钠溶液、稀硫酸、盐酸等化学药剂的定量灌装打包，过流部件可根据介质属性更换耐腐蚀材质，管路接头做密封防渗漏设计，避免腐蚀性介质外泄损伤车间地面或危害操作人员；另一类是民用食品液体的分装作业，比如牛奶、食用油等生活用品的定量灌装，与物料接触的工位可更换食品级材质，满足食品生产的卫生规范要求。

　　

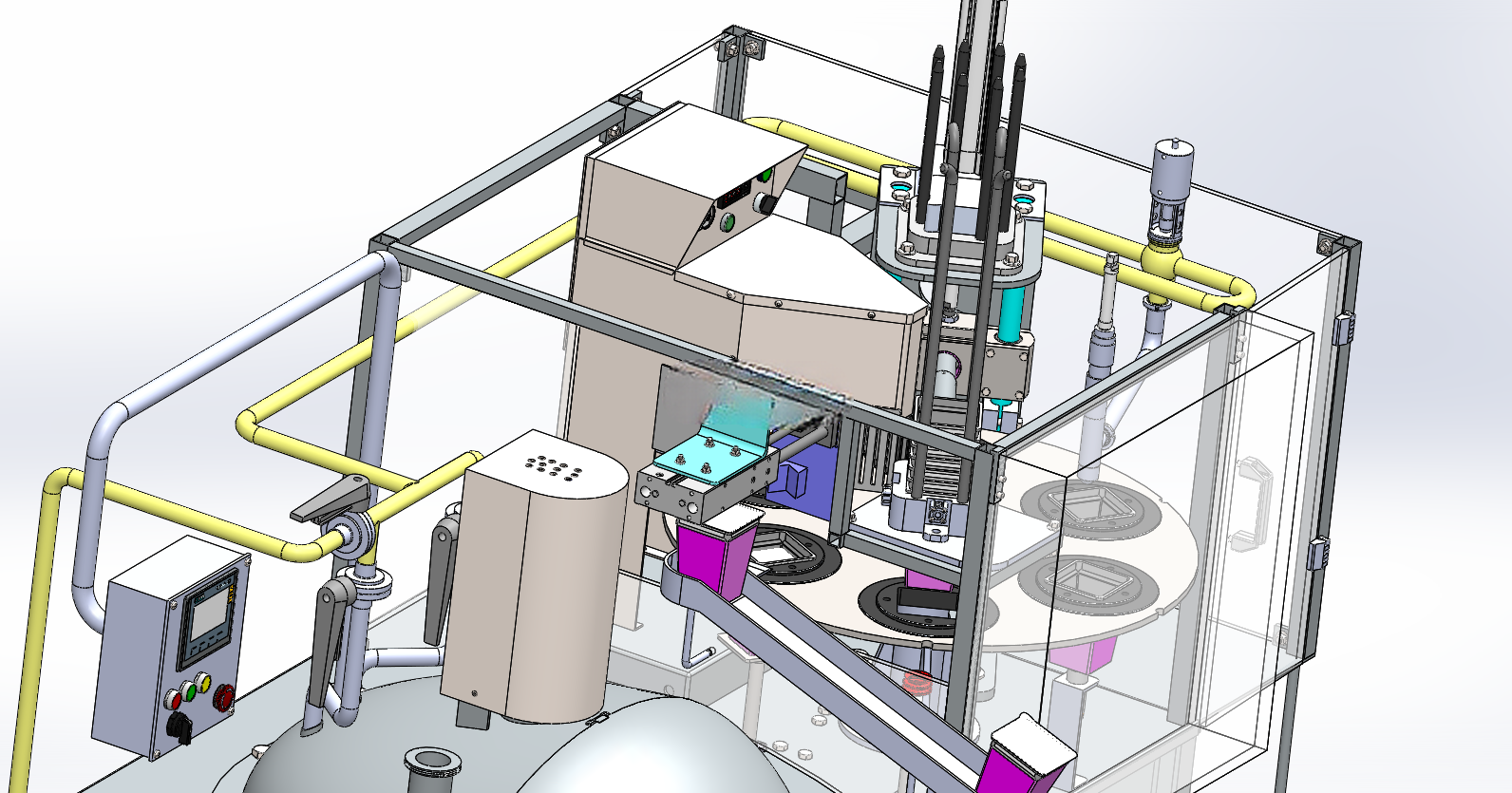

结构设计上，核心的回转工位盘采用间歇分度驱动，工位沿转盘圆周均匀排布，依次完成空瓶上料定位、定量加注、液位检测、封盖/打包、成品导出的工序流转，转盘每次转位的停顿间隙，各工位同步执行对应动作，相比直线式灌装线，回转布局能大幅压缩设备的占地长度，在有限的车间空间内集成更多工序。加注系统配置储料罐与计量泵组，管路沿上部护罩框架排布，走线走管分层布置，电气线路与液体管路完全分隔，避免管路渗漏时液体接触电气元件引发故障。设备侧方伸出的斜向溜槽为成品输出通道，加工完成的成品从转盘工位脱离后沿溜槽滑出，可直接对接后续的装箱输送线。

　　
安装边界方面，整机下部机架的长宽尺寸适配常规车间设备通道，护罩上部的管路最高点预留了车间管线对接的操作空间，侧边的控制箱内嵌安装在机架立面，操作面板朝向操作人员走动的巡检通道，参数调试时无需探入设备内部。机架下部预留了电气元件、动力源的安装舱室，门板做可拆卸设计，日常维护时可直接打开舱门排查阀组、线路故障。安全护罩的门框位置可搭配安全门锁，护罩开启时设备自动触发停机信号，避免调试或清理过程中运动部件误动作伤人。
建模过程中各运动副的配合关系完全按照实际装配逻辑搭建，转盘的分度转动、加注头的升降动作、料道的进出料轨迹都保留了运动干涉检查的参考价值，结构设计人员可直接在该模型基础上调整工位数量、加注量程，适配不同规格容器的分装需求，也可根据车间的防爆、卫生等级要求替换对应的外罩、管路材质，完成定制化改型。
