汽车连接器插针检测包装一体机

　　这套设备面向汽车线束连接器的后段装配工序，把插PIN、端子外观检测、成品搬运与编带包装整合在同一条产线上，主要服务于汽车零部件厂的连接器批量生产场景。汽车连接器对插针位置度、端子共面度和缺针歪针的容忍度极低，人工目检既慢又容易漏判，因此这类一体机在产线上承担的是把散件来料直接转成可出货包装成品的关键角色。

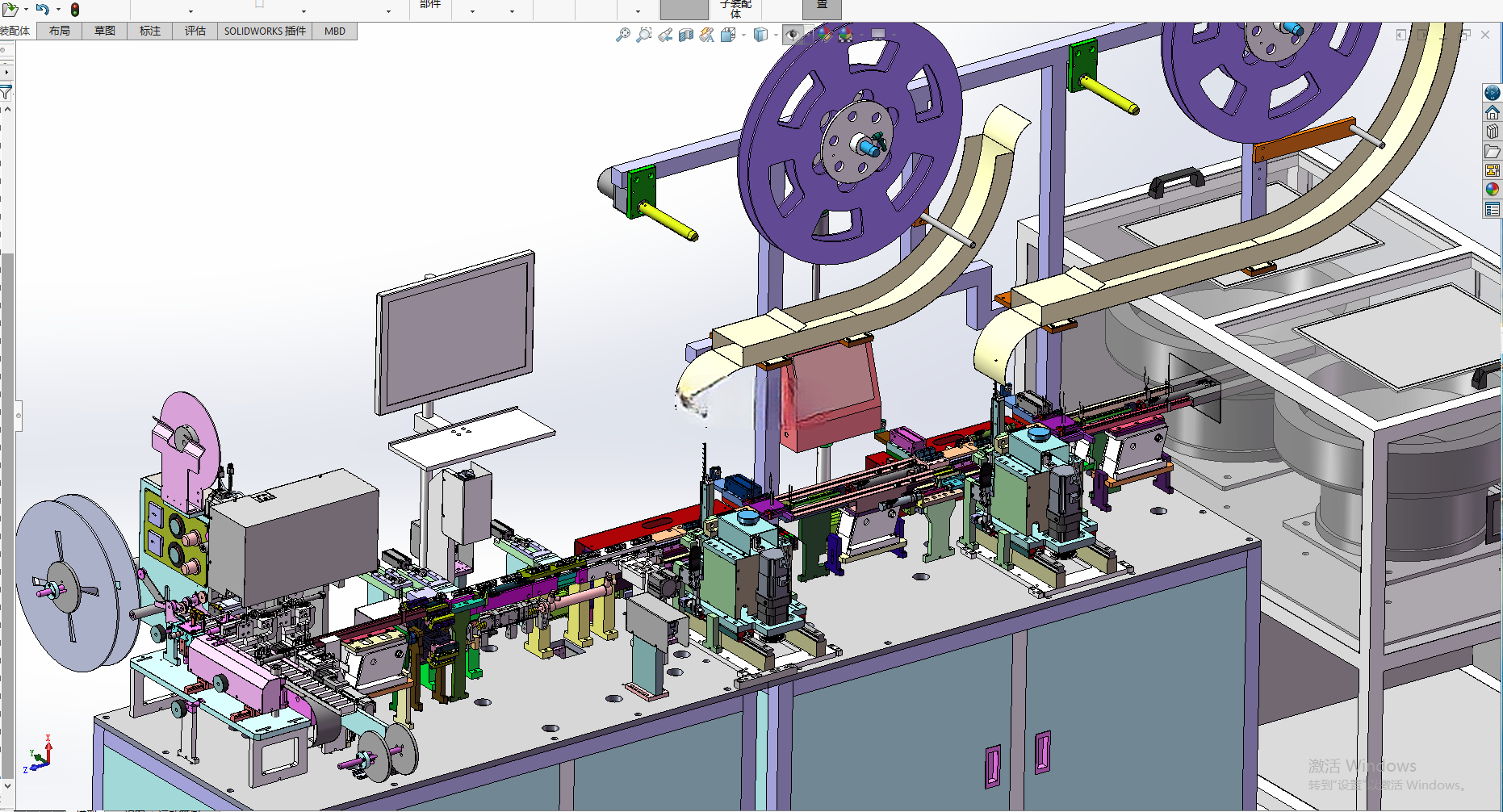

　　从工位排布看，整机沿长度方向展开，前段为上料与插针区，中段为CCD视觉检测与不良剔除区，后段为PPU搬运及包装区。插针动作采用凸轮插针机构，这是连接器行业比较成熟的做法——凸轮曲线决定插针下压与送料的时序配合，相比纯气缸直推，凸轮在高速节拍下的位置重复性更好，冲击也更可控，适合PIN脚细小、配合间隙紧的胶壳。端子检测靠CCD完成，相机对端子高度、歪斜、缺料等特征取像判定，NG品在搬运途中被分流剔除，避免不良流入包装。

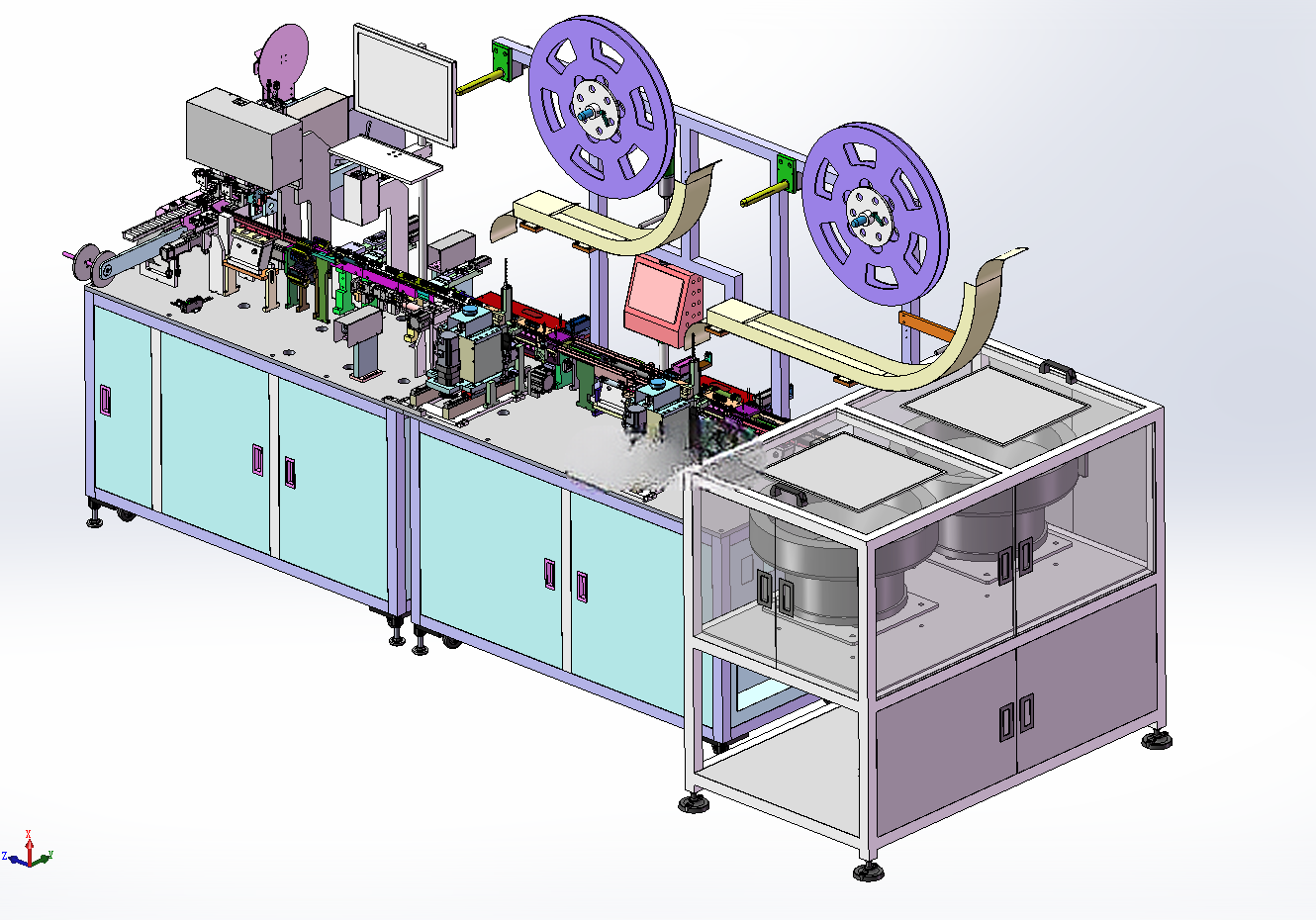

　　上料部分配置了两台大型紫色料盘，用于载带或料带式供料，料带经导料槽与缓冲弧线进入工位；右侧独立柜体里布置两台振动盘，负责散件（胶壳或端子）的排序送料，振动盘出料经直振轨道衔接至取料位。这种“料盘+振动盘”双供料形式，兼顾了编带来料和散装来料两种工况，换产时只需更换对应轨道与料盘，主体机构不动。

　　搬运执行采用PPU（Pick and Place Unit）高速搬运模块，配合夹爪在检测位与包装位之间做短距矩形轨迹转移，节拍紧凑。机架主体为铝型材框架加钣金封板，下部柜体统一收纳电气元件、气源处理与控制器，台面上方用透明亚克力或钣金罩做安全防护，既挡尘又能观察运行状态。操作侧配置悬臂显示器与人机界面，用于参数设置、相机画面监视和产量统计。

　　从安装边界看，整线为长条形布局，主台体长度方向占据较大空间，右侧振动盘柜体外扩，现场布置需在设备前后预留操作与维护通道：正面要留出开门换料、清理振动盘的空间，背面要留出检修气管电缆和相机光源的空间，料盘上料侧需预留料卷更换高度。设备底部采用脚杯加脚轮组合，调试到位后脚杯承重固定，移位时脚轮辅助。台面高度按人工补料和目视操作习惯设定，显示器悬臂可旋转，适配不同站位。

　　结构设计上有几处值得借鉴：一是凸轮插针与送料的时序通过机械联动保证同步，减少了对多轴电控插补的依赖；二是视觉检测工位独立遮光，避免车间光源干扰成像；三是振动盘与主机架之间做了相对隔离，抑制振动传递影响相机取像稳定性；四是料带缓冲段采用弧形导槽，吸收料盘启停时的张力波动。气路方面，夹爪、剔除机构多采用小型气缸或真空吸，电磁阀集中安装在阀岛，气管沿型材内腔走线，外观整洁且便于排查。

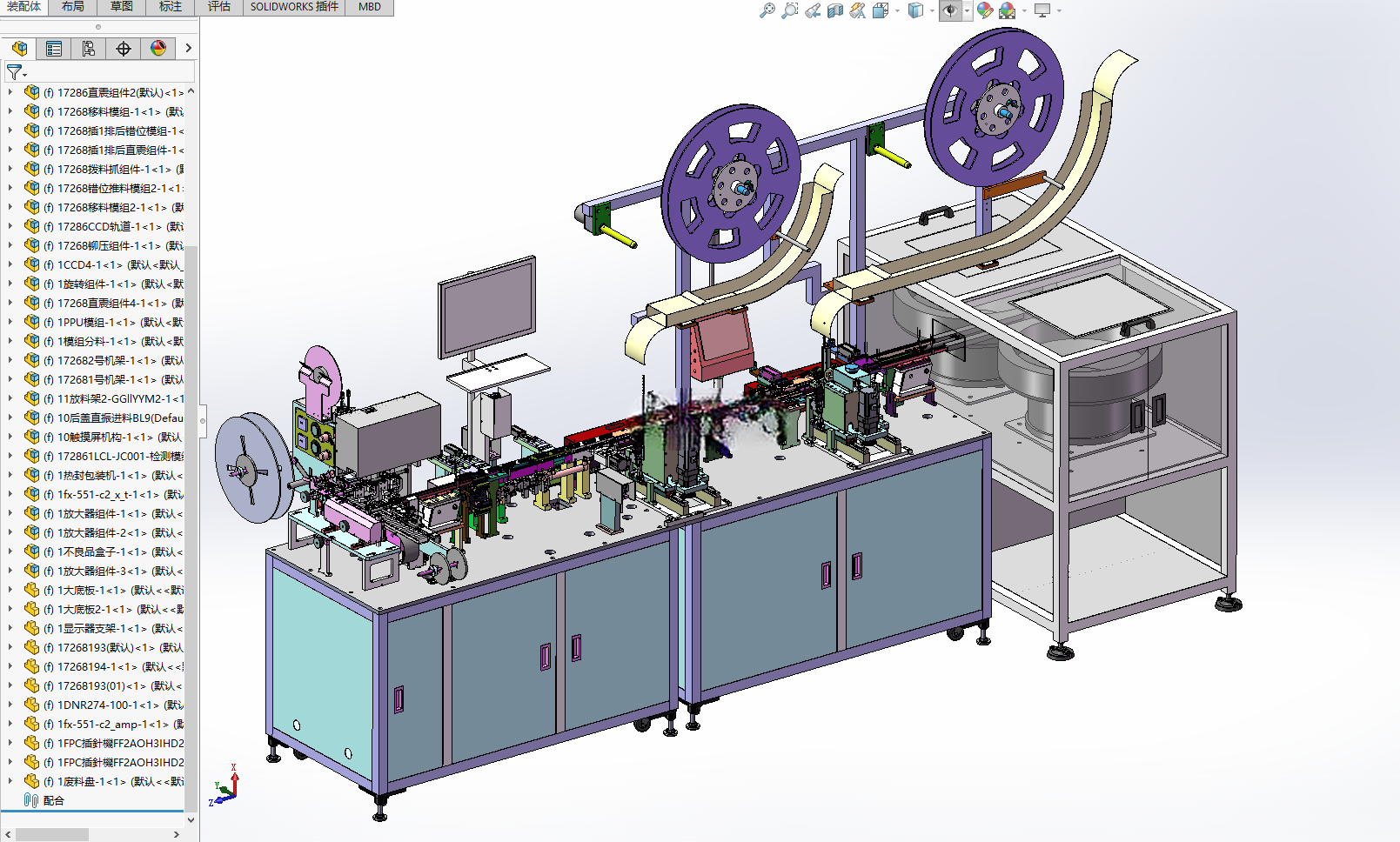

　　对于做同类非标设备的工程师而言，这套模型的参考价值在于工位集成思路：把插针、检测、搬运、包装四个工艺段的节拍匹配、物料衔接和布局紧凑度做了完整呈现，可作为连接器自动化产线方案规划、机构选型和干涉检查的对照样本。建模时各模组分块清晰，凸轮、料盘、振动盘、PPU、防护罩等均独立成体，便于拆解学习其装配关系与运动空间预留。
