发那科小零件CCD视觉检测工作站

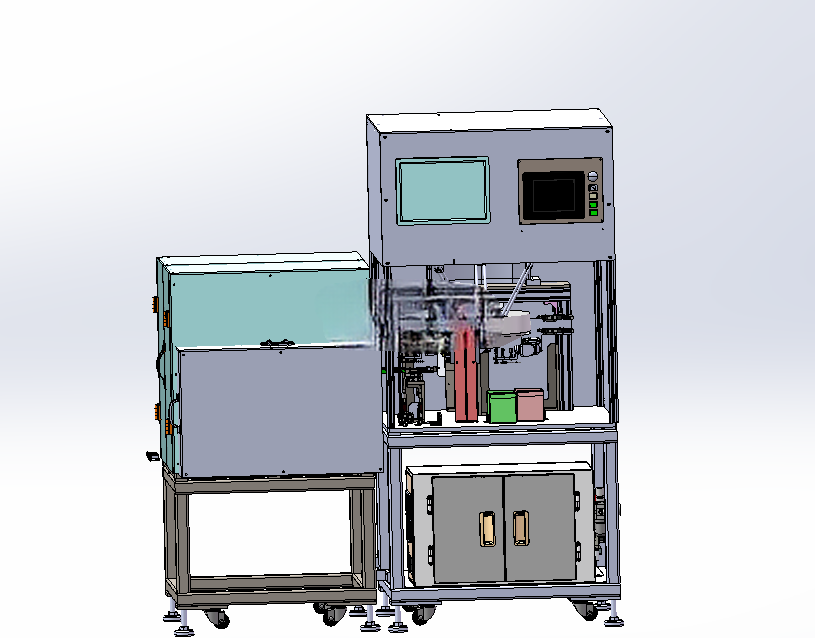

　　这套小零件检测工作站面向精密零部件产线的在线质检环节，主要解决微型工件来料散乱、人工目检漏检率高、节拍不稳定的痛点。设备整体采用上下分层布局，下部为封闭电气控制柜，柜体采用双开门结构，内部预留PLC、伺服驱动器、气源处理三联件、开关电源的安装导轨与线槽空间，柜底设置可调脚杯，用于现场调平并抵消振动盘工作时传递的微幅震动；上部为作业执行区，集成振动盘上料机构、发那科蜘蛛手并联机械手、真空吸盘治具、CCD视觉检测工位以及双屏显示组件，整机占地边界控制在长约2.2米、宽约1.4米、高约1.9米的范围内，现场安装时只需在设备后侧预留0.6米的维护通道，左侧对接振动盘出料接驳台，右侧留出合格件与不合格件的分拣出料口空间即可完成产线嵌入。

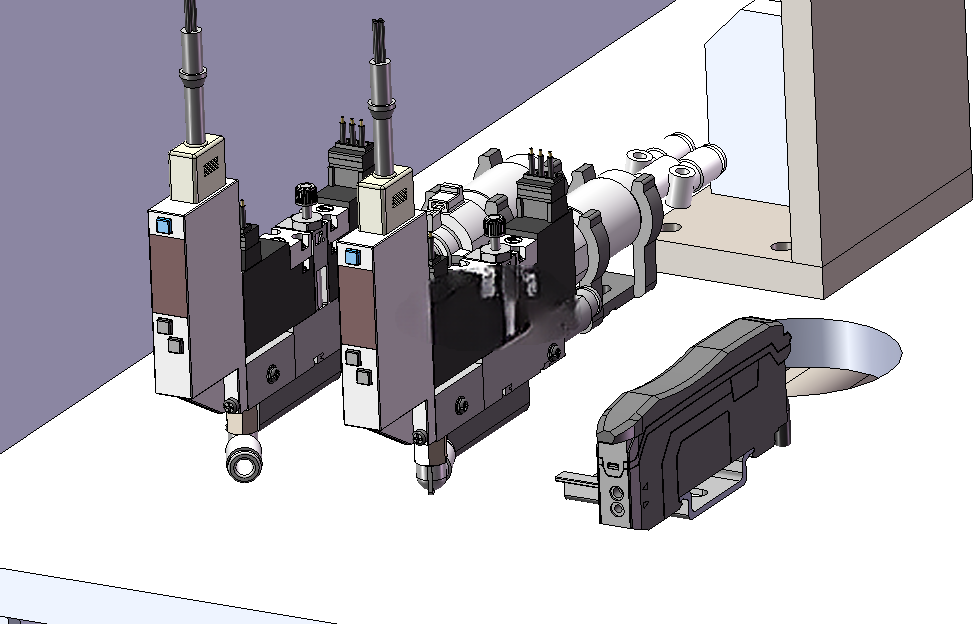

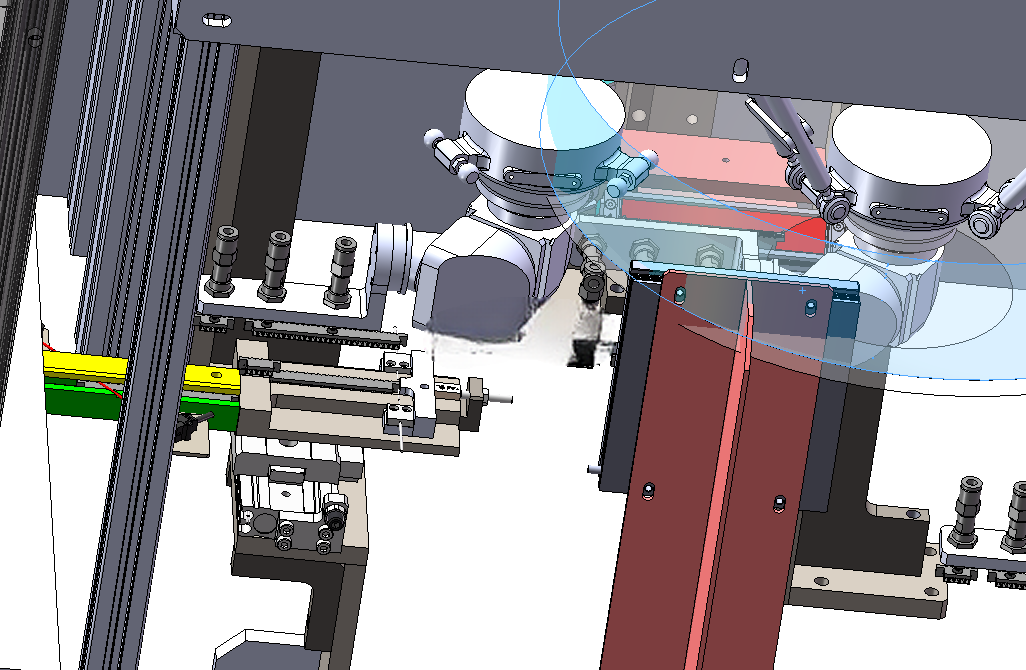

　　从作业流程来看，散乱待检小零件先倒入左侧独立布置的振动盘料仓，振动盘通过螺旋轨道与定向排序结构，将工件按照统一姿态逐一输送至直线送料轨道末端的定位工位；轨道末端设置光纤传感器，检测到工件到位后触发信号传递给主控系统，发那科蜘蛛手收到动作指令后快速移动至取料位，末端搭载的真空吸盘治具依靠负压吸附拾取工件，治具针对微型零件的薄壁、易刮花特性做了柔性缓冲设计，吸盘采用防静电硅胶材质，吸附压力通过精密减压阀独立调节，避免取放过程中造成工件表面压痕或跌落。机械手拾取工件后先移动至CCD相机检测工位，相机搭配环形同轴光源，对工件的外形尺寸、缺料、毛刺、装配错位、表面瑕疵等项目进行图像采集，视觉系统将判定结果实时回传主控，合格品被机械手放置到右侧良品收料盒，不良品则分拣至左侧红色不良品料框，图中作业区可见红、绿、粉三色料盒，分别对应不良品、待复检件、合格品的分类收纳，避免混料。

　　结构设计上，设备主机架采用方管焊接框架后做整体时效处理，外封钣金采用喷塑工艺，作业区正面设置透明防护观察窗，既可以阻挡设备运行时的潜在飞溅风险，又方便操作人员实时观察机械手与检测工位的工作状态；机架上部倾斜安装两块显示屏，一块为视觉系统的检测画面屏幕，实时显示CCD采集的工件图像与判定标注，另一块为设备操作程序屏，用于参数设置、手动调试、产量统计与报警信息查看，双屏分置的布局避免了视觉画面与操作界面互相切换的麻烦，调试人员可以一边观察检测成像效果一边调整机械手取放坐标。左侧的振动盘上料单元采用独立机架支撑，与主检测机架之间做了软性隔振处理，防止振动盘的持续震动传导至视觉检测工位导致相机成像模糊，这也是精密视觉检测设备布局中非常关键的细节——如果振动源与成像工位刚性连接，哪怕微米级的震动都会造成图像边缘拖影，直接提升误判率。

　　在选型适配层面，蜘蛛手并联机械手的优势在于动作节拍快、重复定位精度高，非常适合小重量、小行程的快速分拣场景，配合发那科自带的运动控制系统，可以和视觉系统做直接的坐标标定，相机检测到的工件位置偏移量可以直接补偿给机械手运动路径，即使振动盘送料存在微小位置偏差，吸盘也能准确拾取工件。气路部分在机柜内部设置独立储气罐，保证吸盘负压在高速往复动作中压力稳定，不会因为多工位连续取料出现真空度不足掉件的问题；电气走线全部采用拖链内置布局，机械手活动范围内的气管、线缆都纳入高柔性拖链，避免长期往复弯折造成线缆破损。设备的维护边界也做了充分考虑，振动盘料斗可以直接从左侧机架抽出清理，更换不同工件时只需更换振动盘顶部的排序轨道与对应规格的吸盘，无需改动主机架与核心控制程序，能够快速适配多品种小零件的检测换产需求，常见的应用场景包括电子连接器、小型五金冲压件、塑胶卡扣、微型汽车零部件的出厂前全检工序，替代传统人工目视检测，大幅提升质检一致性与产线自动化程度。
