电机定子桁架自动上下料工作站

　　电机定子的产线转运长期依赖人工，工件重量大、定位精度要求高，工人在机床与装配工位间反复搬运，既拖慢节拍也容易磕碰硅钢片绕组。这套桁架式上下料工作站正是针对电机制造车间定子工序的流转痛点搭建，把上料、装配转接、取料转序三个动作整合在同一跨距的龙门框架内，替代人工完成整托盘工件的全自动转序。

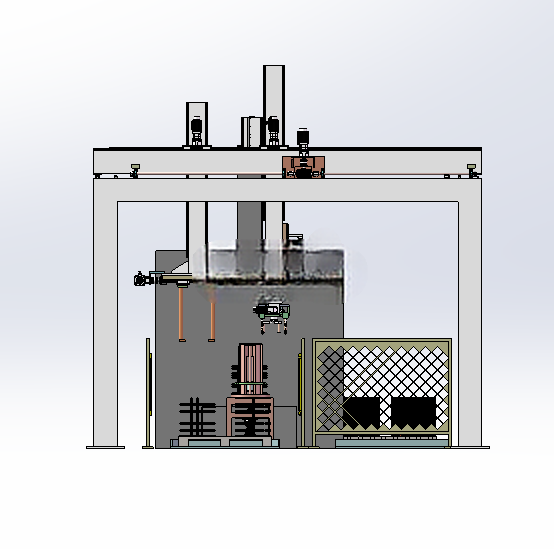

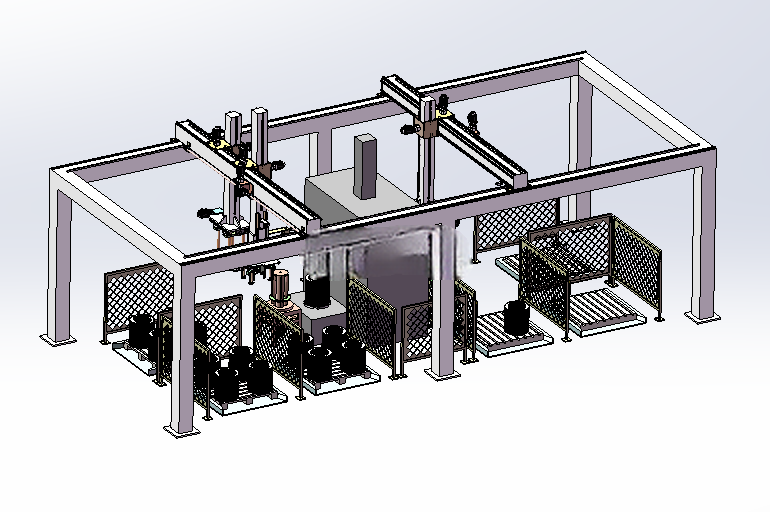

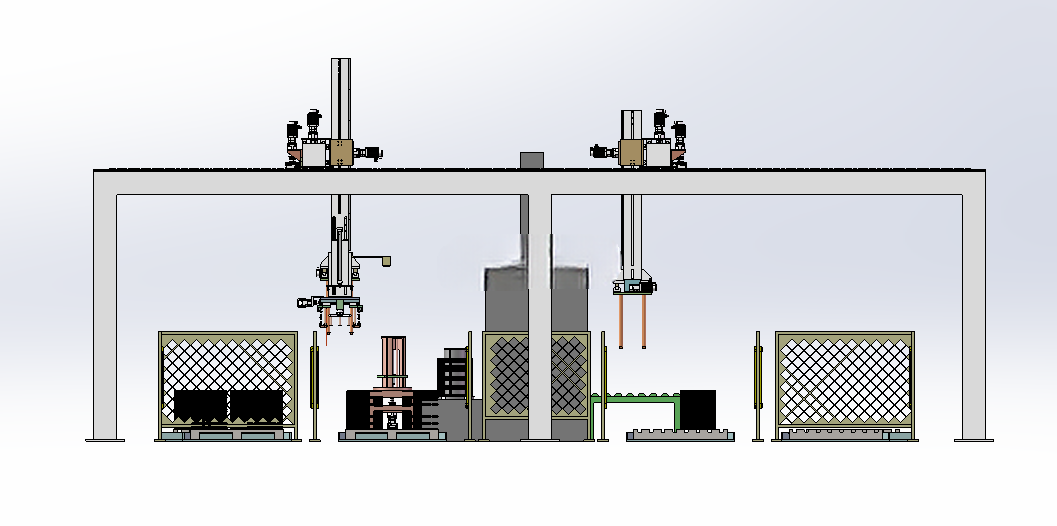

　　布局上设备采用双立柱支撑的高架龙门结构，横梁横跨工件上料区、装配工装位与下游待料工位，X向传动组件沿横梁全长铺设，两套独立的桁架机械手分别承担不同工序动作：第一台机械手负责从托盘料位抓取待加工定子，移送至装配工装完成上料定位；待定子在工装内完成组装工序后，第二台机械手再将成品定子从工装取出，转运至下一工位的接驳位置。地面区域一侧布置堆叠定子的托盘料仓，中间设置装配工装与定位夹具，另一侧加装网格防护围栏，隔离设备运行区域与人员通行通道，避免运行中人员误入运动轨迹范围。

　　整套机构的动作逻辑完全贴合定子装配的工艺顺序：生产时先由人工或AGV将整托盘叠放的定子输送至指定上料位，托盘到位后触发位置检测，上料机械手沿X轴移动至料仓上方，Z向升降轴下行，末端夹爪适配定子外圆或定子端面工艺孔完成夹持，抬升后横向移送至装配工装正上方，下降过程中依靠工装导向结构完成定子与工装的同轴对位，放料后夹爪松开退回安全等待位。定子在工装内完成压装、装配等工序后，取料机械手移动至工装上方，下行抓取装配完成的定子，抬升后移送至下游工位的放料位，完成一次完整上下料循环。两台机械手分工独立又时序协同，不会出现动作干涉，单循环节拍可匹配多数中小电机定子的装配产线速度。

　　从结构设计细节来看，龙门立柱采用加厚型钢件焊接后整体退火去应力，加工安装基准面，保证长跨度横梁的支撑刚性，避免X轴高速移动时横梁出现挠曲抖动；横梁上选用重载直线导轨搭配齿轮齿条传动，适配长行程、大负载的移送需求，伺服电机配减速机驱动，重复定位精度可满足定子与工装的配合公差要求。Z轴升降模组采用导向轴加滚珠丝杠传动，升降行程覆盖托盘最高料位到工装定位面的高度差，末端夹爪可根据定子外径规格更换适配卡爪，兼容同系列不同尺寸的电机定子产品。

　　安装边界方面，龙门框架的跨距依据现场三个工位的横向间距设计，立柱底部通过地脚板与膨胀螺栓固定在车间硬化地面，设备两侧预留检修空间，围栏外侧预留托盘上下料的叉车接驳通道，电控柜可布置在围栏侧面远离工件搬运的区域，走线沿立柱与横梁内部线槽铺设，避免线缆外露磨损。调试阶段先分别标定两个机械手的取放料坐标，再联动调试工位间的动作时序，设置安全区域限速与互锁逻辑，人工补料时设备可切换至暂停安全状态，保障运维操作安全。这类桁架式布局相比关节机器人，具备更大的横向覆盖范围、更高的移送位置稳定性，且占用地面空间更少，非常适合电机、家电等行业定子、壳体类盘状工件的工序间自动转运。
