多工位转盘式环形光学检测设备

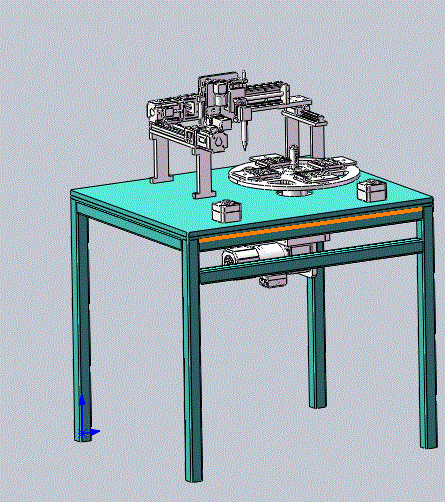

　　这套结构围绕小尺寸工件的连续光学检测展开，核心采用环形转盘承载多个治具，使上料、检测、复核、下料等动作能够在同一台设备内循环完成。转盘上均布若干工件载具，载具之间留出足够的操作空间，既方便相机或检测头从上方取像，也便于侧向布置光源、传感器和剔除机构。对于消费电子零件、小型冲压件、塑胶件或装配组件的外观与尺寸筛查，这种布局能够减少工件在不同工位之间反复搬运带来的定位误差，也能缩短单件节拍。

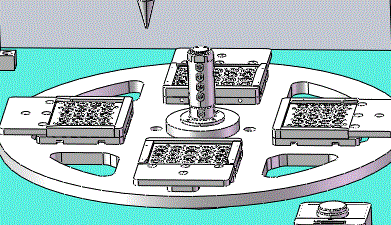

　　从实际使用角度看，设备的重点不只是把工件转起来，而是保证每个工位停留时位置稳定。转盘下方需要配置分割器或伺服转台，配合定位销、缓冲限位和到位检测，使载具在停止位具有重复精度。载具本体采用可更换思路，工件型腔、压紧块和定位边可以根据产品外形调整；当换型时，不必改动主转盘和主机架，只需更换治具板或调整局部压持结构。转盘中部的立柱区域用于布置气路、电路转接或检测元件，周边则保留维护空间，避免管线随转盘转动时产生拉扯。

　　检测平台部分强调刚性与隔振。图像测量对振动敏感，相机支架、光源支架和转盘支撑不能采用过于单薄的悬臂形式。上方案例中检测头位于转盘上方，适合对工件表面字符、缺陷、轮廓或装配状态进行取像；若产品需要检测引脚、侧面缺口或厚度，还可在转盘外侧增加侧拍相机和同轴光源。平台台面应预留标准安装孔位，方便调整相机焦距、光源角度和传感器高度。机械结构设计时，需要把光学元件的调节自由度控制在合理范围内：粗调用于换型，细调用于焦距和光轴对齐，过松的连接会在长期运行后产生偏移。

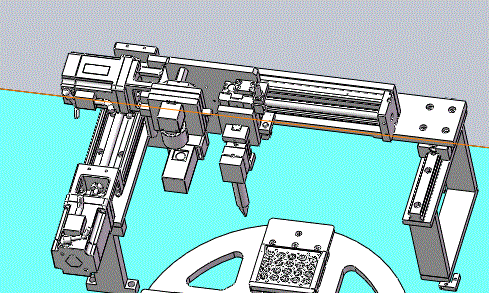

　　多轴移载机构承担工件进出检测区或在不同工位之间转移的任务。常见形式是直线模组配合升降吸嘴，也可根据工件形状采用夹爪。移载轴的速度规划不能只追求最快，取放位置应设置加减速区，避免吸盘带起工件或放置时弹跳。吸嘴位置、真空发生器和破真空气路需要靠近执行端布置，减少响应延迟；对于轻薄件，还要考虑吸盘直径、真空压力和载具表面平整度，否则重复取像会出现工件姿态偏差。

　　光电测量与机械结构在该设备中是耦合关系。光学系统给出图像和判定信号，机械系统负责把工件稳定送到视场内，并根据结果完成合格品与不合格品的分流。设计时应先明确检测项：是测量外形尺寸、孔位、表面瑕疵，还是确认零件有无装配；不同检测项决定相机分辨率、视野范围、工作距离和光源形式。若视野覆盖整个载具，节拍可能较短，但精度受限；若采用小视野高精度拍摄，则需要增加工位或移动检测轴。结构建模阶段就要把相机视野、光源照射角、工件最高点和安全间隙一并校核，不能等装配后再发现支架与转盘或移载轴干涉。

　　外形尺寸方面，这类设备通常以圆形转盘为中心向四周展开。转盘直径取决于工位数、载具大小和维护间距；载具外缘到机架护罩之间应保留手部维护和接线空间，转盘上方检测头与工件最高点之间要留出焦距调节余量。设备底部需要设置可调脚杯或防震垫，机架建议采用方管焊接或铝型材拼装，并在相机安装位置增加加强筋。电控柜、气源处理件和按钮站可布置在机架侧面或端部，使运动区与维护区分离。

　　安装边界上，需要重点确认三点：一是转盘驱动机构的下方空间，分割器、电机和同步轮不能与柜体横梁冲突；二是外围自动上料、下料设备的对接高度，载具工作面应与来料轨道或机械手取放高度保持一致；三是安全防护边界，转盘旋转范围内不应有外露线缆，观察门和维护口要与设备运行节拍联锁。若后期需要接入生产线，还应在机架进出料侧预留输送线对接位置和传感器安装位。

　　整体建模时，可以按机架支撑板、转盘组件、载具治具、检测立架、移载模组、气电走线和外防护分块处理。转盘组件要体现轴承支撑、驱动连接和定位结构；载具要表达工件定位面、压紧方式和快拆结构；检测立架则需保留相机、镜头、光源和调节板的安装关系。这样建立的三维结构不仅用于展示，更能直接服务于方案评审、干涉检查、加工件出图和装配指导。
