连接器端子插针CCD检测自动组装机

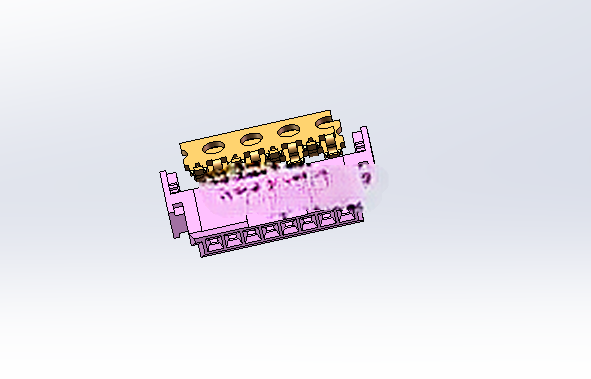

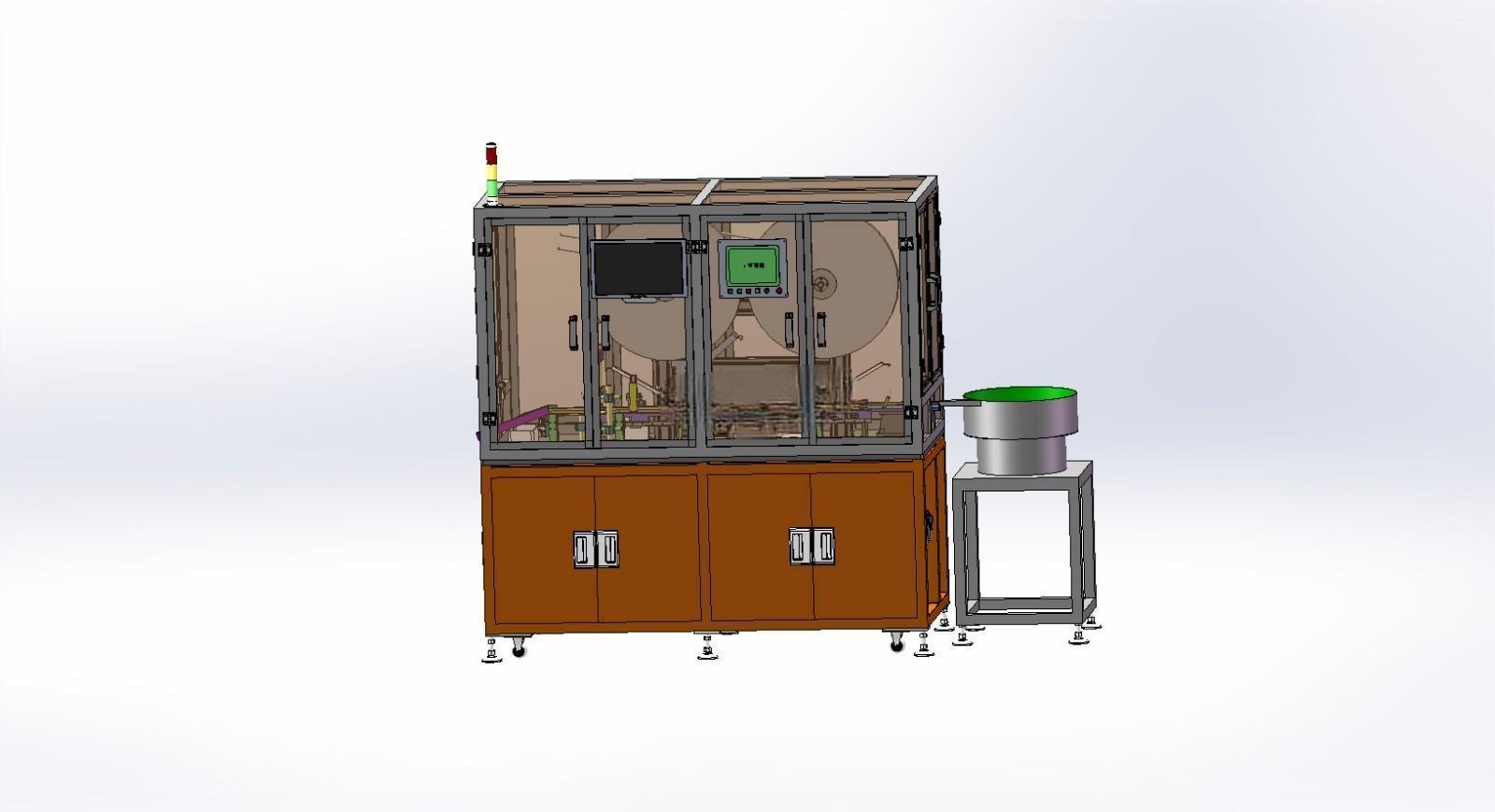

　　这套设备面向连接器端子组装工序，核心任务是把端子外壳与端子插针完成自动上料、插装、检测与分选。整机采用机架加防护外罩的立式布局，下部为钣金柜体，容纳电气控制、气源处理与部分传动元件；中部为透明亚克力防护的作业腔，内部布置平振送料轨道、料带送料机构、棘轮带料机构、插针执行单元及CCD视觉检测工位；顶部安装三色警示灯，侧面独立支架上放置振动盘，用于端子外壳的排序供料。

　　从产线逻辑看，端子外壳先由振动盘经平振机构输送至直振轨道，在轨道末端完成姿态整理与定位；料带端子则由料带盘引出，经棘轮带料机构步进送料，按节拍将端子插针送至装配位。插针动作由执行机构完成压入或插装，使端子与外壳结合为半成品。装配完成后，产品随载具或流道进入CCD检测工位，视觉系统对插针到位、缺针、偏位、外形缺陷等进行判定：OK品流入下一工序，NG品由分选机构拨入废料站，实现合格品与不良品的自动分流。

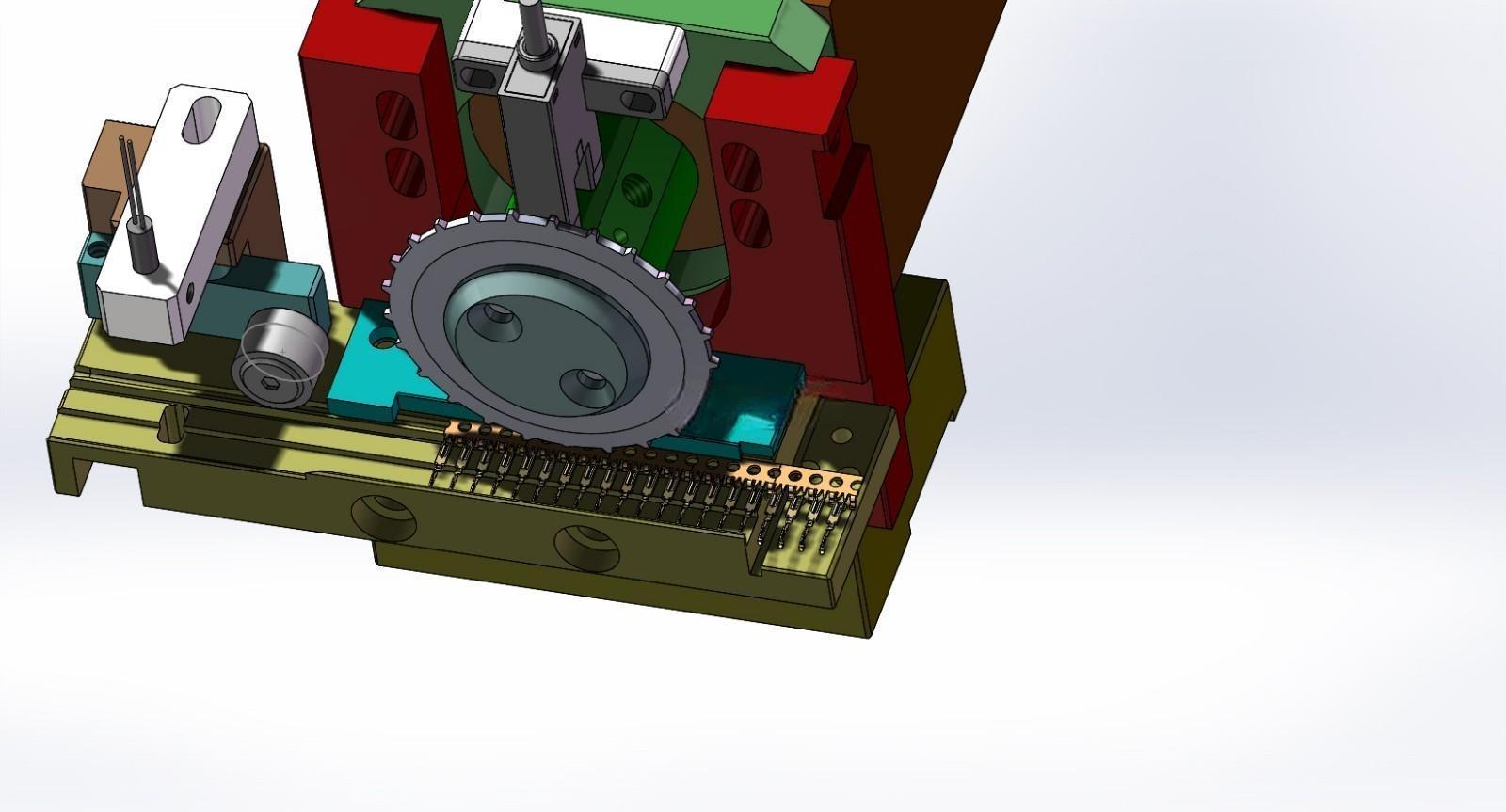

　　结构设计上，设备强调供料稳定性与节拍一致性。振动盘与主机分离布置，可减弱振动对装配及视觉检测的干扰；平振轨道与直振送料器配合，保证外壳连续、有序进入定位夹具。料带送料采用棘轮牵引，配合导向、张紧与检测元件，避免料带跑偏、跳步或拉断。插针机构通常依托导向轴、直线导轨、压装气缸或伺服执行件，保证插装位置重复精度；关键工位设置定位块与压紧结构，防止装配过程中壳体浮动。CCD检测部分需预留相机安装角度、光源空间及调节机构，外罩内部采用深色或遮光处理，以降低环境光对成像的影响。

　　外形与安装边界方面，主机主体为长方体框架结构，底部带可调脚杯和脚轮，便于就位后调平；柜体宽度覆盖多组机构，高度方向分为柜体、作业腔和顶部灯层，操作面板与显示屏嵌入防护框正面，方便人员设定参数与监视运行。侧置振动盘通过独立小机架落地，上料口与主机轨道衔接，现场布置时需在振动盘周边预留补料、维护和盘体清理空间；设备后侧应留出电气柜开门、气管电缆走线及检修通道，正面则需保证人工观察、换料和异常处理空间。

　　在实际应用中，这类设备适用于消费电子、汽车连接器、通讯线束等端子类产品的批量装配。设计时需重点关注端子微小件的卡料、叠料、反料问题，轨道与夹具通常按产品外形做仿形定位，并在易堵点设置传感器报警。料道切换、产品换型时，定位治具、送料导轨、压装头和视觉程序需对应调整，因此机架层面预留了模块化安装面。气路、电路与检测信号集中接入控制系统，配合触摸屏完成手动调试、自动运行、产量统计与故障提示。整体方案以自动供料、精密插装、在线视觉检测和不良分选为主线，能够减少人工插针对位不稳定带来的质量波动，提高端子组装工序的一致性与可追溯性。
